PRÉPARER LA DÉCOUPE DES
OUVERTURES
IMPORTANT Si l'appareil nécessite l'ajout d'une fiche pour
utiliser avec une prise électrique, tenez compte de l'emplacement
des autres prises murales lorsque vous procédez à la préparation
de l'emplacement ou faites appel à un électricien qualifié pour
l'installation d'une prise électrique à l'endroit de l'installation. Ne
pas utiliser de rallonge électrique avec cet appareil. Voir la section
« RACCORDEMENTS ÉLECTRIQUES » à la page 7.
Les dimensions de la découpe peuvent varier selon le choix du
type d'installation. Veuillez vous référer à la page 4 pour connaître
les exigences précises de la découpe de l'ouverture pour le type
d'installation choisi. Les comptoirs et les armoires diffèrent, il faut
donc les mesurer avant l'installation. Les dimensions données sont
basées sur les dimensions standard.

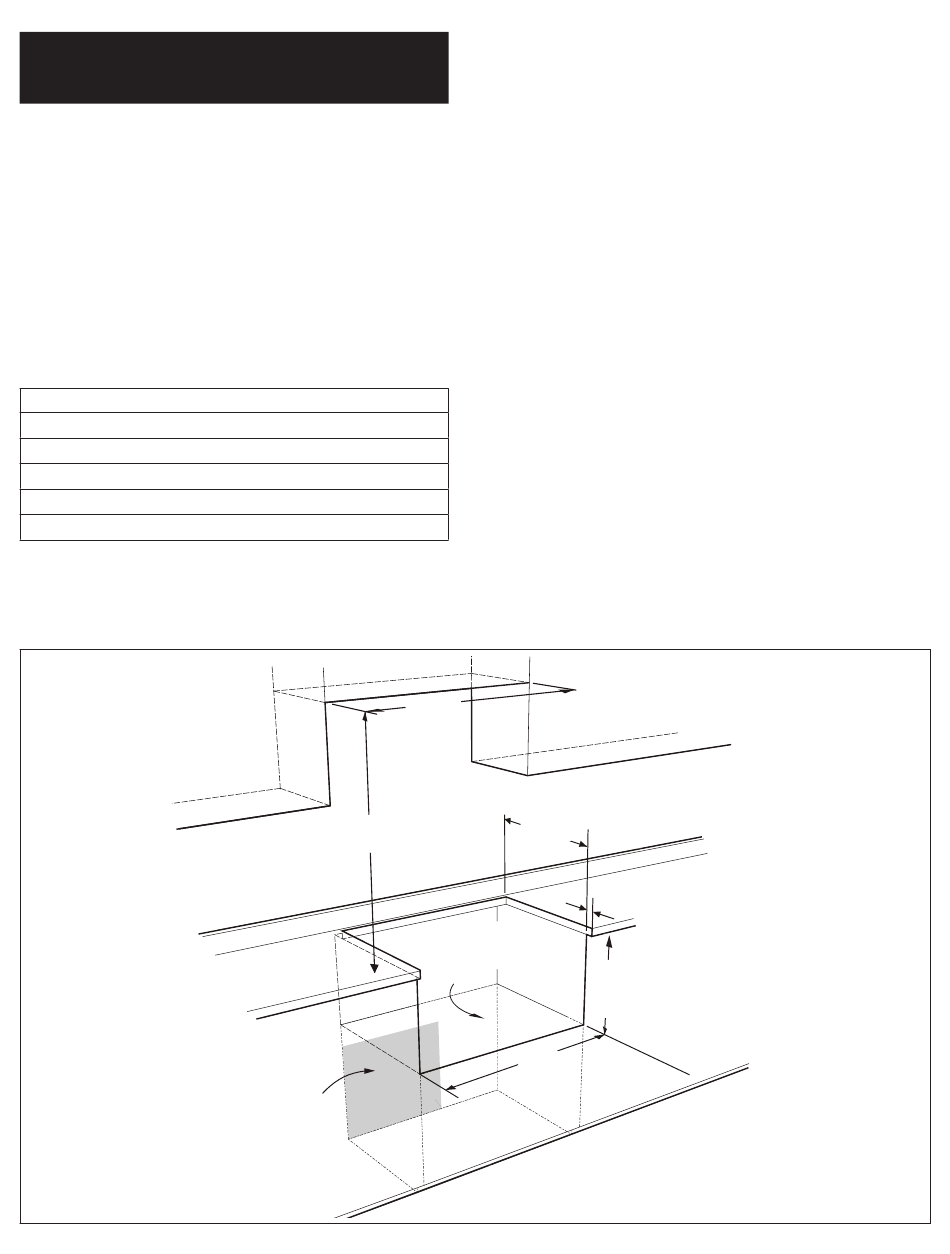

DIMENSIONS STANDARD
Profondeur du comptoir de
Hauteur du comptoir de
Épaisseur de l'armoire de
Profondeur de l'armoire de
Hauteur de l'armoire de
REMARQUE : Pour éviter d'endommager l'appareil et l'armoire,
veuillez assurer un dégagement minimum de 127 mm (
la surface du dessus du support en contreplaqué et toute façade
de tiroir de l'armoire ou façade de porte d'armoire sous l'appareil.
635 mm (25 po)
914,4 mm (36 po)
38,1 mm (1 / po)
1
2
609,6 mm (24 po)
876,3 mm (34
1 / po)
2
1 / po) entre
2
Ouverture
de 762 mm
(30 po)
Dégagement de
762 mm (30 po)
Surface en contreplaqué
de 19 mm (
(capacité de poids de
68 kg [150 lb])
Emplacements
de la boîte de
jonction ou de la
prise électrique
LARGEUR DE L'OUVERTURE
Tous les types d'installation nécessitent une découpe de 762 mm
(30 po) pour accueillir la largeur de l'appareil.
PROFONDEUR DE L'OUVERTURE
La plupart des comptoirs surplombent la façade de l'armoire de
2,5 cm (1 po), mais les modèles varient. Mesurer le surplomb et
ajouter cette mesure à la dimension de la découpe de l'armoire
de 562,4 mm (22 1 / po) pour déterminer la dimension totale de
8
l'ouverture du comptoir.
La bordure arrière peut être installée pour reposer sur le dessus du
comptoir ou à égalité avec le comptoir. Si la bordure arrière doit
être installée à égalité avec le comptoir, ajouter 28,6 mm (1
à l'ouverture de la découpe.
HAUTEUR DE L'OUVERTURE
Tous les types d'installation nécessitent l'installation d'une surface en
contreplaqué de 19 mm (
doit être en mesure de supporter un poids d'au moins 68 kg (150 lb).
Pour une installation surélevée (A), la hauteur de l'ouverture doit être
de 469,9 mm (18 1 / po) à partir du dessus du comptoir vers le bas.
2
Pour une installation à égalité (B), la hauteur de l'ouverture doit être
de 477,5 mm (18 13 / po) à partir du dessus du comptoir vers le bas.
16
DÉCOUPE DE L'ARMOIRE DU HAUT
Tous les types d'installation nécessitent un dégagement vertical de
762 mm (30 po) à partir de la surface de la plaque de cuisson jusqu'à
la base de l'armoire du haut. L'ouverture de la découpe des armoires
du haut doit être d'une largeur de 762 mm (30 po).
Ouverture de
562,4 mm
1
(22 / po)
8
Mesurer le surplomb du comptoir et
ajouter cette mesure à la dimension
de l'ouverture de l'armoire.
3
/ po)
4
A. Ouverture pour installation
surélevée : 469,9 mm (18
B. Ouverture pour une installation à
égalité : 477,5 mm (18
Ouverture
de 762 mm
(30 po)
3
3 / po) pour soutenir l'appareil. La surface
4
1
/ po)
2
13
/ po)
16
1 / po)
8
