4. Pour un assemblage facile, placer le cousin de siège (B) à l'envers sur la surface supérieure du carton.
Centrer et fixer l'appuie-bras gauche (CL) au cousin de siège (B) avec deux boulons à tête hexagonale
1/4 po x 1 ¼ po, en alignant les trous.
5. Insérer un boulon à tête creuse de 1 ¼ po (4) dans le trou fraisé de l'appuie-bras gauche (CL) et visser
dans les inserts filetés sur le côté du coussin de siège (B). Une fois assemblé, serrer tous les boulons
avec la clé hexagonale fournie.
6. Répéter la même procédure pour fixer l'appuie-bras droit (CR) à l'extrémité opposée.
7. Centrer le mécanisme (D) sur les trous percés sous le cousin de siège (B) avec le bouton de tension noir
face au devant du siège. Insérer et visser quatre boulons ¾ po (1) dans les trous du mécanisme pour le
fixer en place. Serrer tous les boulons avec la clé hexagonale fournie.

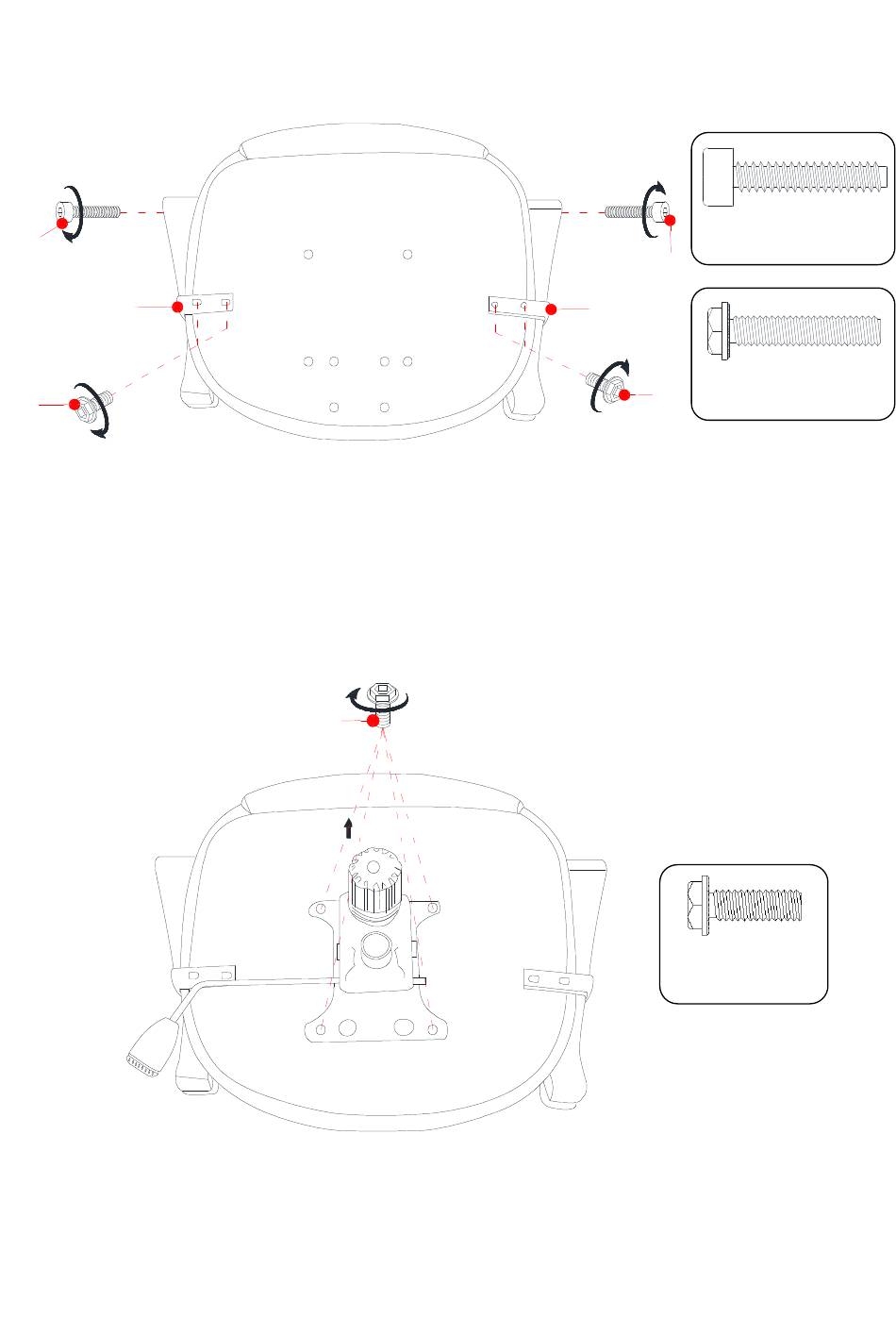

Instructions de montage
B
1
DEVANT FRONT
D
B
4
④ x 2
4
CL
② x 4
2
① x 4
