Diagrama de Conexión
Para garantizar que todos los componentes funcionen correctamente, se recomienda que conecte
todas las partes e intente ejecutar el sistema antes de finalizar la instalación.
1
HMDI
2
59 Español

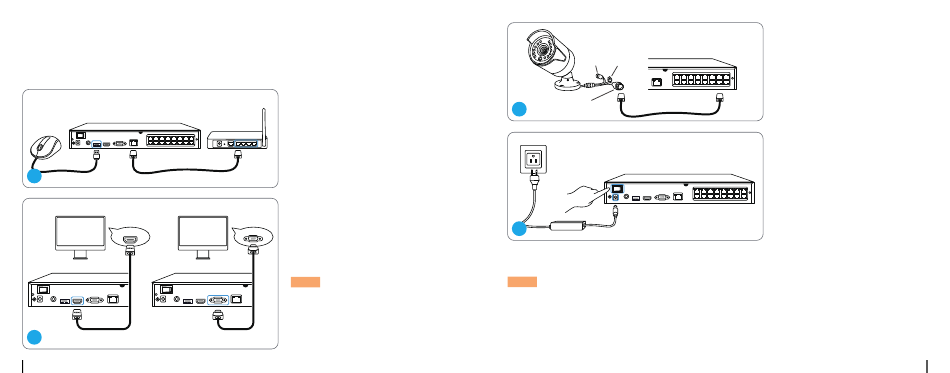

Conecte el NVR (puerto LAN) a su
enrutador con un cable de
Ethernet. Luego, conecte el ratón al
puerto USB del NVR.
VGA
Conecte el NVR al monitor con un
cable VGA o HDMI.
NOTA: No hay cable de VGA
incluido en el paquete.
DC Power
Reset Button
Network (LAN)
3
4
NOTA: Algunas cámaras WiFi de Reolink también funcionan con Reolink PoE NVR. Para más
información, consulte https://support.reolink.com
with Reolink PoE NVRs.
Conecte las cámaras a los
puertos PoE en el NVR.
Conecte el NVR a una toma
de corriente y encienda el
interruptor encendido.
y busque Make Reolink WiFi Cameras Work
Español 60
