5. BEDIENUNGSANLEITUNG

5.1 MONTAGE DES FAHRRADTRÄGERS
Der Fahrradträger muss noch zusammengebaut werden. Nehmen Sie alle Bauteile aus der Verpackung und legen diese übersichtlich hin. Jeder Arbeitsschritt
wird beschrieben und zeigt Ihnen, welche Bauteile Sie für die Montage des Fahrradträgers benötigen.
5.1.1 SCHRITT 1, TRÄGERTISCH, RADSCHIENEN, BELEUCHTUNGSSATZ

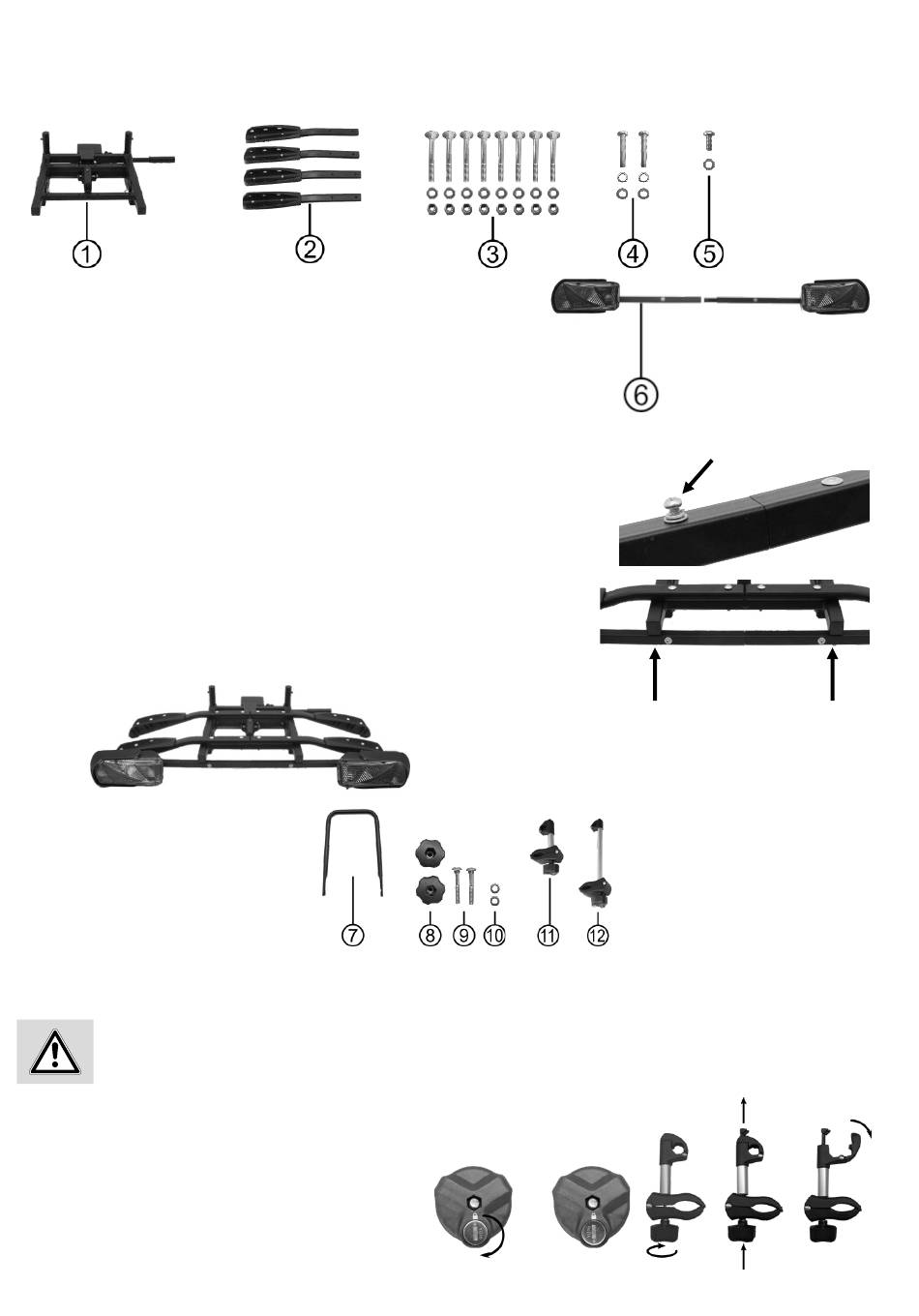

Bild 1: Einzelteile Schritt 1
1 Trägertisch
2 Radschienenhälften
3 Schlossschrauben M6 x 50, Scheiben und Muttern
4 Kreuzschlitzschrauben M5 x 35, Federringe und Scheiben
5 Kreuzschlitzschraube und Scheibe
6 Beleuchtungssatz
Legen Sie die vier Radschienenhälften parallel auf den Trägertisch, so dass die Bohrungen der Schienen mit den Bohrungen des Trägertisches übereinstimmen.
Befestigen Sie die Radschienen mit den Schlossschrauben M6 x 50, M6-Scheiben und M6-Muttern.
Fügen Sie die beiden Hälften des Beleuchtungssatzes zusammen. Dies wird durch ein kleines Führungsteil,
welches bereits auf einer Seite vormontiert ist, erleichtert. Schieben Sie die Schienen zusammen und
sichern Sie die Verbindung mit der Kreuzschlitzschraube (M5 x 12) und Unterlegscheibe (Bild 2).
Stecken Sie die Kreuzschlitzschrauben M5 x 35 mit den Federringen und den Scheiben von unten durch
die vertikalen Bohrungen des Leuchtenträgers. Setzen Sie die Schrauben an den Gewindebohrungen auf
der Unterseite am Ende der Längsträger an. Ziehen Sie die Schrauben fest.
Stellen Sie sicher, dass die Nebelschlussleuchte auf der linken Seite des Trägers montiert ist!
Ergebnis:
5.1.2 SCHRITT 2, U-BÜGEL, RAHMENHALTER
7 U-Bügel
8 Knaufmuttern
9 Schlossschrauben M8 x 60
10 Unterlegscheibe M8
11 Rahmenhalter, kurz
12 Rahmenhalter, lang
Montage U-Bügel
Setzen Sie den U-Bügel (7) auf die U-Bügel-Halter des Trägertisches. Befestigen Sie den U-Bügel mit den mitgelieferten Schlossschrauben M8 x 60 (9), Scheiben
(10) und den Knaufmuttern M8 (8). Die Knaufmuttern müssen an der Innenseite montiert sein (siehe Bild 7).
Achtung: Sie müssen beide Knaufmuttern sehr fest anziehen, sodass der U-Bügel sich passgenau an die U- Bügelhalterung anlegt.
Montage Rahmenhalter
Schließen Sie die Knaufmutter der Rahmenhalter auf, indem Sie den
Schlüssel um 180° im Uhrzeigersinn drehen (Bild 6). Halten Sie die Klaue
für den Fahrradrahmen mit einer Hand fest zusammen. Drehen Sie die
Knaufmutter der Rahmenhalter gegen den Uhrzeigersinn, bis die Ver-
riegelung der Klemme so weit heraussteht, das sich die Klemme öffnen
lässt. Öffnen Sie die Klemme und legen Sie sie um das Rohr des U-Bügels.
Schließen Sie die Klemmen und drücken Sie die Verriegelung herunter.
Drehen Sie die Knaufmutter im Uhrzeigersinn so weit fest, dass sich die
Klemme nicht mehr öffnen lässt.
4
Bild 4: Ergebnis Schritt 1
Bild 2: Beleuchtungssatz
Bild 3: Befestigung Beleuchtungssatz
Bild 6: Knaufmutterschloss
Bild 5: Einzelteile Schritt 2
Bild 7: Montage Rahmenhalter
