- Page 1 MX412, MX418, MX424 Schwanenhalsmikrofone Online user guide for Shure Microflex MX400 Series miniature gooseneck-mounted electret condenser microphones. Version: 5.1 (2021-C)
-
Page 2: Table Of Contents
Shure Incorporated Table of Contents Microphone Placement MX412, MX418, MX424 Schwanenhalsmikrofone Dauerhafte Anbringung General Description Flansch Shock Mount Interchangeable Cartridges Technische Daten Einrastender Windschutz Zulassungen Vorverstärker-Gain 2/12... -
Page 3: Mx412, Mx418, Mx424 Schwanenhalsmikrofone

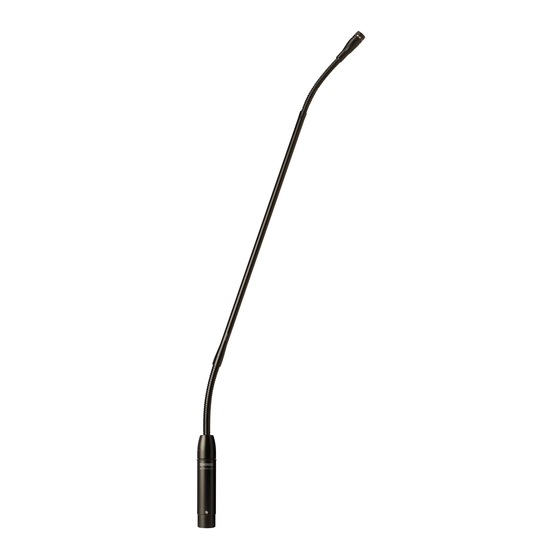

MX412, MX418, MX424 Schwanenhalsmikrofone General Description ® The Shure Microflex MX412, MX418, and MX424 microphones are miniature gooseneck-mounted electret condenser micro- phones designed primarily for speech and vocal pickup. They can be mounted on lecterns, pulpits, or conference tables. All models include a preamplifier and are available with interchangeable cartridges. •... - Page 4 Shure Incorporated 4/12...
-
Page 5: Einrastender Windschutz
Zum Abnehmen den Spalt mit einem Schraubenzieher oder Daumennagel aufspreizen. • Bietet 30 dB Poppschutz. Vorverstärker-Gain Bei Bedarf kann der Vorverstärker-Gain um 12 dB verringert werden. Informationen sind vom Shure-Vertragskundendienst zu erhalten. Microphone Placement • Aim the microphone toward the desired source, such as the talker. -
Page 6: Shock Mount
Shure Incorporated Shock Mount Drill a 44 mm (1-3/4 in.) diameter hole in desired mounting surface. Mark and drill starter holes for screws, using shock mount as a template. Secure shock mount to mounting surface with screws. Thread the supplied adapter onto the microphone before inserting it into the shock mount. -
Page 7: Technische Daten
Shure Incorporated Technische Daten Elektret-Kondensator Frequenzgang 50–17000 Hz Richtcharakteristik MX412/C, MX418/C, MX424/C Niere MX412/S, MX418/S, MX424/S Superniere Ausgangsimpedanz 180 Ω Ausgangskonfiguration Aktiv symmetrisch 7/12... - Page 8 Shure Incorporated Empfindlichkeit bei 1 kHz, Leerlaufspannung Niere –35 dBV/Pa(18 mV) Superniere –34 dBV/Pa(21 mV) Maximaler Schalldruckpegel 1 kHz bei 1 % Gesamtklirrfaktor, 1 kΩ Last Niere 124 dB Superniere 123 dB Eigenrauschen A-bewertet Niere 28 dB Schalldruckpegel Superniere 27 dB Schalldruckpegel Signalrauschabstand bez. auf 94 dB Schalldruckpegel bei 1 kHz Niere 66 dB...
- Page 9 Shure Incorporated Versorgungsspannungen 11–52 V DC, 2,0 mA 9/12...
- Page 10 Shure Incorporated 10/12...
- Page 11 Shure Incorporated 11/12...
-
Page 12: Zulassungen
Shure Incorporated Zulassungen Entspricht den Grundanforderungen aller anwendbaren Richtlinien der Europäischen Union. Zur CE-Kennzeichnung berechtigt. Die CE-Konformitätserklärung kann von Shure Incorporated oder einem der europäischen Vertreter bezogen werden. Kontakt- informationen sind im Internet unter www.shure.com zu finden. Die CE-Konformitätserklärung ist erhältlich bei: www.shure.com/europe/compliance Bevollmächtigter Vertreter in Europa: Shure Europe GmbH Global Compliance Jakob-Dieffenbacher-Str. 12...
