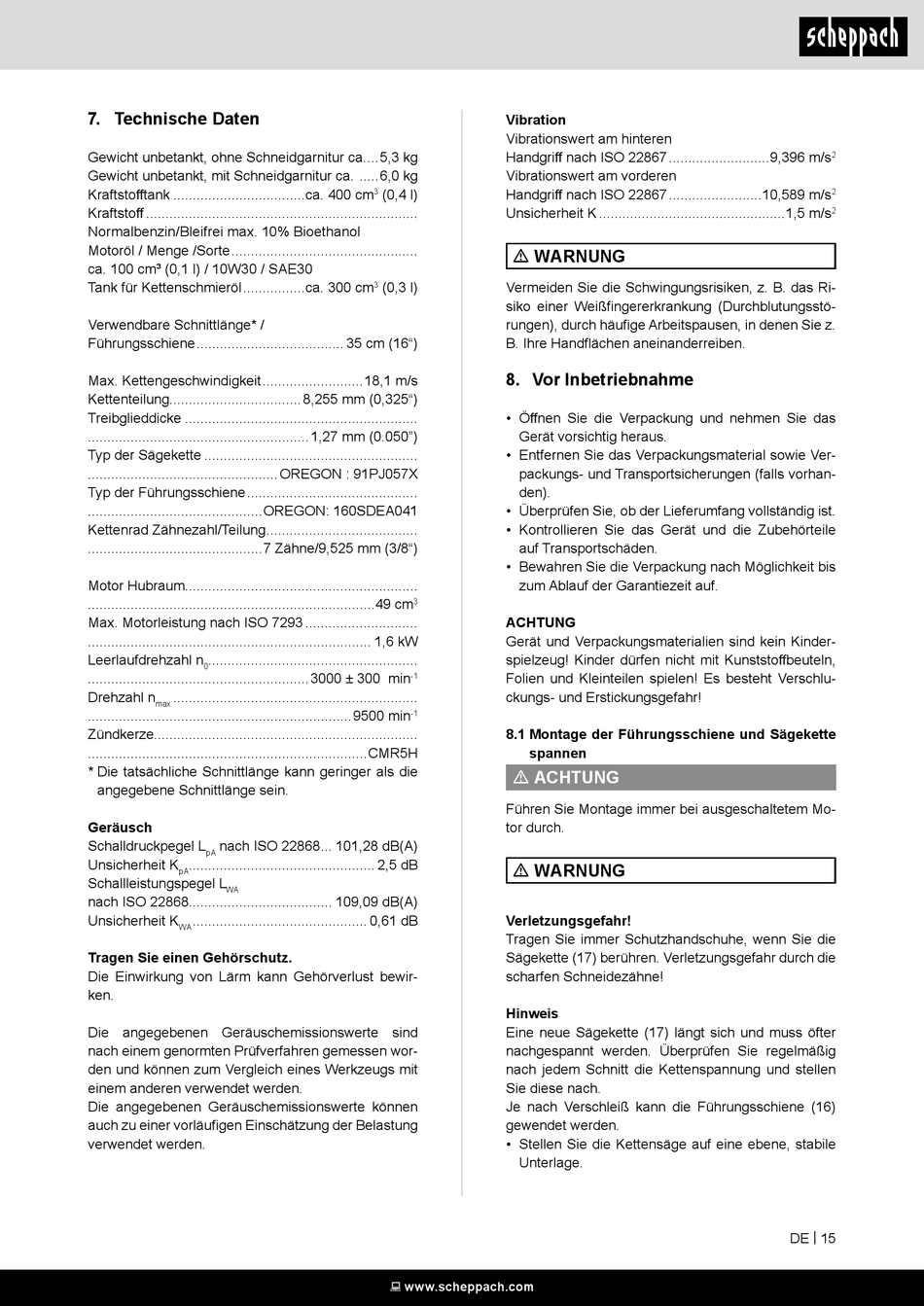

7. Technische Daten

Gewicht unbetankt, ohne Schneidgarnitur ca. ...5,3 kg
Gewicht unbetankt, mit Schneidgarnitur ca. .....6,0 kg
Kraftstofftank ..................................ca. 400 cm
Kraftstoff ......................................................................
Normalbenzin/Bleifrei max. 10% Bioethanol
Motoröl / Menge /Sorte ................................................
ca. 100 cm³ (0,1 l) / 10W30 / SAE30
Tank für Kettenschmieröl ................ca. 300 cm
Verwendbare Schnittlänge* /
Führungsschiene ...................................... 35 cm (16")
Max. Kettengeschwindigkeit ..........................18,1 m/s
Kettenteilung.................................. 8,255 mm (0,325")
Treibglieddicke ............................................................
......................................................... 1,27 mm (0.050")
Typ der Sägekette .......................................................
................................................. OREGON : 91PJ057X
Typ der Führungsschiene ............................................
.............................................OREGON: 160SDEA041
Kettenrad Zähnezahl/Teilung .......................................
.............................................7 Zähne/9,525 mm (3/8")
Motor Hubraum............................................................
..........................................................................49 cm
Max. Motorleistung nach ISO 7293 .............................
......................................................................... 1,6 kW
Leerlaufdrehzahl n ......................................................
0
.........................................................3000 ± 300 min
Drehzahl n ...............................................................
max
....................................................................9500 min
Zündkerze....................................................................
........................................................................CMR5H
* Die tatsächliche Schnittlänge kann geringer als die
angegebene Schnittlänge sein.
Geräusch
Schalldruckpegel L nach ISO 22868 ... 101,28 dB(A)
pA
Unsicherheit K ................................................ 2,5 dB
pA
Schallleistungspegel L
WA
nach ISO 22868..................................... 109,09 dB(A)
Unsicherheit K ............................................. 0,61 dB
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken.
Die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen wor-
den und können zum Vergleich eines Werkzeugs mit
einem anderen verwendet werden.
Die angegebenen Geräuschemissionswerte können
auch zu einer vorläufigen Einschätzung der Belastung
verwendet werden.
Vibration
Vibrationswert am hinteren
Handgriff nach ISO 22867 ..........................9,396 m/s
Vibrationswert am vorderen
(0,4 l) Handgriff nach ISO 22867 ........................10,589 m/s
3
Unsicherheit K ................................................1,5 m/s
m WARNUNG
(0,3 l) Vermeiden Sie die Schwingungsrisiken, z. B. das Ri-
3
siko einer Weißfingererkrankung (Durchblutungsstö-
rungen), durch häufige Arbeitspausen, in denen Sie z.
B. Ihre Handflächen aneinanderreiben.

8. Vor Inbetriebnahme

• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs- und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
3
ACHTUNG
Gerät und Verpackungsmaterialien sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeuteln,
Folien und Kleinteilen spielen! Es besteht Verschlu-
-1
ckungs- und Erstickungsgefahr!
-1
8.1 Montage der Führungsschiene und Sägekette
spannen
m ACHTUNG
Führen Sie Montage immer bei ausgeschaltetem Mo-
tor durch.
m WARNUNG
Verletzungsgefahr!
Tragen Sie immer Schutzhandschuhe, wenn Sie die
Sägekette (17) berühren. Verletzungsgefahr durch die
scharfen Schneidezähne!
Hinweis
Eine neue Sägekette (17) längt sich und muss öfter
nachgespannt werden. Überprüfen Sie regelmäßig
nach jedem Schnitt die Kettenspannung und stellen
Sie diese nach.
Je nach Verschleiß kann die Führungsschiene (16)
gewendet werden.
• Stellen Sie die Kettensäge auf eine ebene, stabile
Unterlage.
