Phoenix Contact QUINT UPS-IQ Quick Start Manual

Schnelleinstieg
1 Hardwareinstallation
Führen Sie die folgenden Arbeitsschritte durch, um die Hardware zu verdrahten.

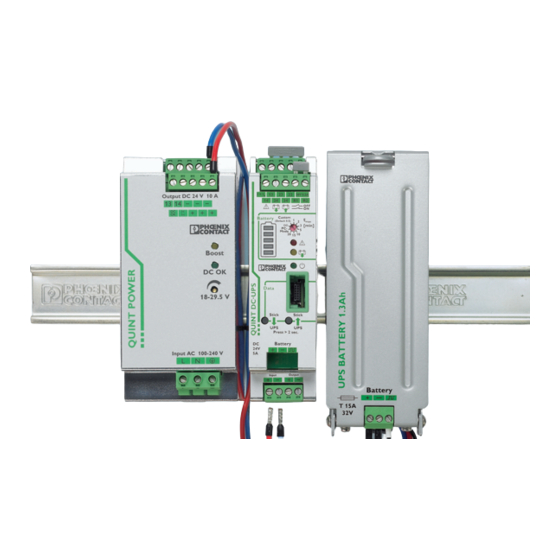

1.1. Verbinden Sie den 24V-Ausgang der 1.2. Verdrahten Sie den
QUINT POWER Stromversorgung I>I N -Signalkontakt.
mit dem 24V-Eingang der UPS.
2 Softwareinstallation
3 Kurzanleitung UPS-CONF
Geräteinformation
Hier finden Sie den Gerätetyp
der UPS. Optional können Sie
unter "Einstellungen/ Advanced/
Einsatzort" Text einfügen.
Software-Menü mit
Navigationsleiste
4 PC-Mode: Zeiteinstellungen für das Herunterfahren des PC / IPC
In der Einstellung "PC-Mode" am Drehwahlschalter
der UPS folgt die UPS-Funktionalität einer zeit-
lichen Abfolge, die via Software parametierbar ist
und damit individuell für die jeweilige Anwendung
optimiert wird.
Menü: Einstellungen/Zeiteinstellung
1.3. Verbinden Sie die Last mit dem
Ausgang der UPS.
Installation unter Windows XP:
Sobald sich der Assistent zum Installieren
der Treiber öffnet, gehen Sie wie folgt vor
Nachdem Sie den Download unter
www.phoenixcontact.net/catalog durch geführt
haben, öffnen Sie die Installations datei per 2.1. Wählen Sie „Nein, diesmal nicht" und klicken
Doppelklick und folgen den Anweisungen.
Statusleiste
Der aktuelle Status aller Komponenten
erlaubt einen schnellen Überblick.
1 Verzögerungszeit 3 PC-Herunterfahren
Die Verzögerungszeit errechnet sich automatisch Hier wird die Zeit eingestellt, die der PC / IPC
aus der aktuellen Restlaufzeit der Batterie abzüg- zum Herunterfahren benötigt.
lich der Zeit, die der PC / IPC zum Herunterfahren
4 PC-Leerlaufzeit
benötigt. Alternativ kann auch eine feste Verzöge-
Nur wenn der PC / IPC heruntergefahren wird
rungszeit gewählt werden.
und während dessen das Netz wiederkehrt, wird
2 Programm-Start
die Ausgangsspannung für die Resetzeit unter-
Nach Ablauf der Verzögerungszeit besteht die brochen und der PC / IPC danach automatisch
Möglichkeit, ein Programm zu starten. gestartet.
Beispiel: Eine Software startet, die die Daten einer
Anlage sukzessive sichert.
für unterbrechungsfreie Stromversorgung QUINT UPS-IQ
und Konfigurations- und Management-Software UPS-CONF
1.4. Verbinden Sie die Batteriekabel. Die
Kabel querschnitte entnehmen Sie
bitte der jeweiligen Packungsbeilage.
2.2. Wählen Sie „Software automatisch
Sie auf „Weiter". installieren" und klicken Sie auf „Weiter".
Aktionsbereich
Der Inhalt ist abhängig von der Navigation.
Beispielhaft ist die Übersicht des Systems
abgebildet. Module, Spannungen und Signale
werden erkannt und aktuell dargestellt.
Voraussetzung:
• Datenkabel IFS-USB-DATACABLE
(Artikel-Nr. 2320500) ist installiert
• Software UPS-CONF (Artikel-Nr. 2320403)
ist installiert, kostenloser Download über
den E-Shop
• Signalkabel zum Datenaustausch zwischen
USV und Energiespeicher ist installiert
1.5. Stecken Sie die beiliegende 1.6. Soll die Software UPS-CONF zum
Batterie sicherung. Mit Anschluss Einsatz kommen, schließen Sie das
der Versorgungsspannung ist die IFS-USB-DATACABLE an.
Hardware jetzt voll funktionsfähig.
(Bei längerer Lagerung der Batterie sollte
die Sicherung entfernt werden.)
2.3. Nach erfolgreicher Installation bestätigen Sie
mit „Fertig stellen".
System-Menü
Hier finden Sie Grundeinstellungen und Informationen zum Hersteller.
Folgende Softwareeinstellungen
können Sie vornehmen:
• Einstellung der Sprache,
Änderungen werden nach einem
Neustart der Software wirksam
(deutsch, englisch)
• Temperatureinheit wählen
(Celsius, Kelvin, Fahrenheit)
• Kommunikations-Anschluss
für das Datenkabel
IFS-USB-DATACABLE prüfen
und ggf. ändern (COM x)
• erweiterte Ansichten aktiv: Im
Menü erscheinen umfang reiche
Angaben zur USV und zum
Energiespeicher
Intelligent Battery Management
Hinweis: Volle Funktionsfähigkeit besteht erst
nach vollständiger Aufladung der Batterie.
SOC (State Of Charge) – aktueller Lade-
zustand und Restlaufzeit des Energiespeichers
SOH (State Of Health) – verbleibende
Lebenserwartung des Energiespeichers,
warnt frühzeitig vor einem Ausfall
SOF (State Of Function) – ermittelt
die gegenwärtige Leistungsfähigkeit des
Energiespeichers
Wichtiger Hinweis!
Die Informationen dienen als Hilfestellung für Anwender
und schließen, insbesondere im Hinblick auf die Eignung
im Einzelfall, eine eigenverantwortliche Prüfung nicht aus.
Es liegt in der Verantwortung des Lesers, die aktuellen
Normen inhaltlich und in Bezug auf die Gültigkeit für
seine Tätigkeit zu prüfen.
Beachten Sie die Sicherheitshinweise in den
Packungs beilagen der Geräte.
Weitere Details zu Hardware und Software finden Sie
unter www.phoenixcontact.net/catalog.
