3 Produktbeschreibung
3.1 Bestimmungsgemäße Verwendung
4 Inbetriebnahme
4.1 Einsatzbedingungen prüfen:
8020879.1D62/2022-08-19 | SICK
Irrtümer und Änderungen vorbehalten
Die WTT12L-Axxxx ist ein optoelektronischer Reflexions-Lichttaster mit analoger Dis‐
tanzwertausgabe (im Folgenden Sensor genannt) und wird zum optischen, berührungs‐
losen Erfassen von Sachen eingesetzt. Bei jeder anderen Verwendung und bei Verände‐
rungen am Produkt verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG.
Analogausgang:
Die Genauigkeitsangaben des Analogausgangs entnehmen Sie der Tabelle
Daten sowie Diagramm H3, H4.
Schaltausgang:
Schaltabstand und Distanz zum Objekt bzw. Hintergrund sowie Remissionsvermögen
des Objektes mit dem zugehörigen Diagramm [vgl. H1, H2] abgleichen (x = Schalt‐
abstand, y = Mindestabstand zwischen Objekt und Hintergrund in mm (Remission
Objekt / Remission Hintergrund)). Remission: 6 % = schwarz, 90 % = weiß (bezogen auf
Standardweiß nach DIN 5033).

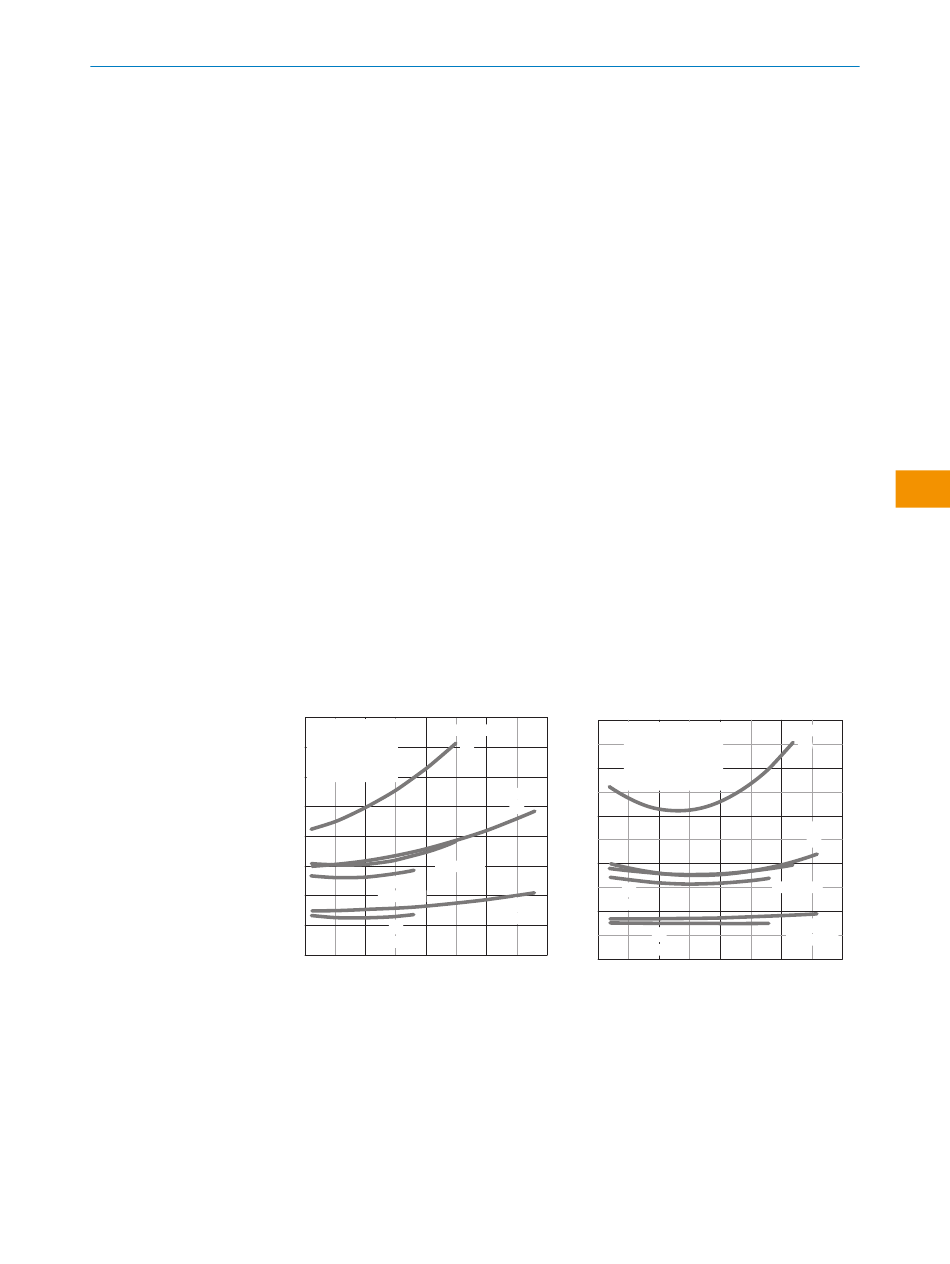

Die minimale Distanz (= y) für die Hintergrundausblendung kann aus dem Diagramm
[vgl. H11] wie folgt abgelesen werden:
Beispiel: x = 1000 mm, y = 25 mm. D. h. der Hintergrund wird ab einer Distanz von >
25 mm vom Objekt ausgeblendet.
