INSTRUKCJA EKSPLOATACJI
pl
100 I N S T R U K C J A E K S P L O A T A C J I | PowerProx analogowy – WTT12L-Axxx
Wyjście analogowe jest ustawione fabrycznie w następujący sposób:
4 mA = 100 mm
20 mA = zasięg maksymalny (zależny od typu)
Ustawienie można dostosować do aplikacji za pomocą przycisku Teach-in Q
grafika E i G). Nie naciskać przycisku Teach-in ostrymi przedmiotami. Sekwencja ucze‐
nia (Teach-in) i odległość obiektu określają charakterystykę wyjścia analogowego. Przy‐
trzymać obiekt na drodze wiązki świetlnej. Nacisnąć i przytrzymać przycisk Teach-In
Q > 1 s, aż zacznie migać lewa żółta LED, a następnie zwolnić przycisk. LED nadal
A
miga. Aktualna odległość do obiektu zostanie przyporządkowana do wartości 4 mA
(0,05 V). Następnie należy przesunąć obiekt. Ponownie nacisnąć przycisk Teach-In
Q przez > 1 s, aż lewa żółta LED przestanie migać. Zmierzona teraz odległość do
A
obiektu zostanie przyporządkowana do wartości 20 mA (10 V). W zależności od tego,
czy obiekt jest przesuwany z bliska w kierunku dali, czy odwrotnie, następuje wzrost lub
spadek zbocza sygnału.
Wyjście analogowe może być przełączane między wyjściem prądowym i napięciowym
(patrz grafika J). W tym celu należy nacisnąć i przytrzymać przycisk Teach-in Q
aż lewa żółta LED i zielona dioda LED będą migać naprzemiennie. Następnie zwolnić
przycisk. Zielona LED nadal miga. W zależności od tego, czy czujnik jest w trybie prądo‐
wym czy napięciowym, świeci się lewa żółta LED. W celu przełączenia pomiędzy trybami
pracy należy krótko nacisnąć przycisk Teach-In Q
naciśnięty żaden przycisk, czujnik zapisuje aktualny tryb i wychodzi z menu ustawień.
b) Ustawianie wyjścia przełączającego
Naciśnięcie przycisku uczenia Q > 1 s powoduje ustawienie zasięgu (patrz grafika F).
Nie naciskać przycisków Teach-in ostrymi przedmiotami. Zaleca się ustawienie zasięgu
na obiekt. Po ustawieniu zasięgu należy usunąć obiekt z drogi wiązki świetlnej, tło
zostanie wygaszone, a wyjście przełączające zmieni się (patrz grafika C).
c) Ustawienia za pośrednictwem SOPAS i przenoszenie ustawień za pomocą SICK
Memory Stick. Alternatywnie czujnik można ustawić za pomocą oprogramowania SOPAS
firmy SICK. Można również użyć karty SICK Memory Stick (IOLP2ZZ-M3201, numer
części 1064290) z oferty akcesoriów do przeniesienia ustawień z jednego czujnika do
drugiego. W razie jakichkolwiek pytań prosimy o kontakt z przedstawicielem handlowym.

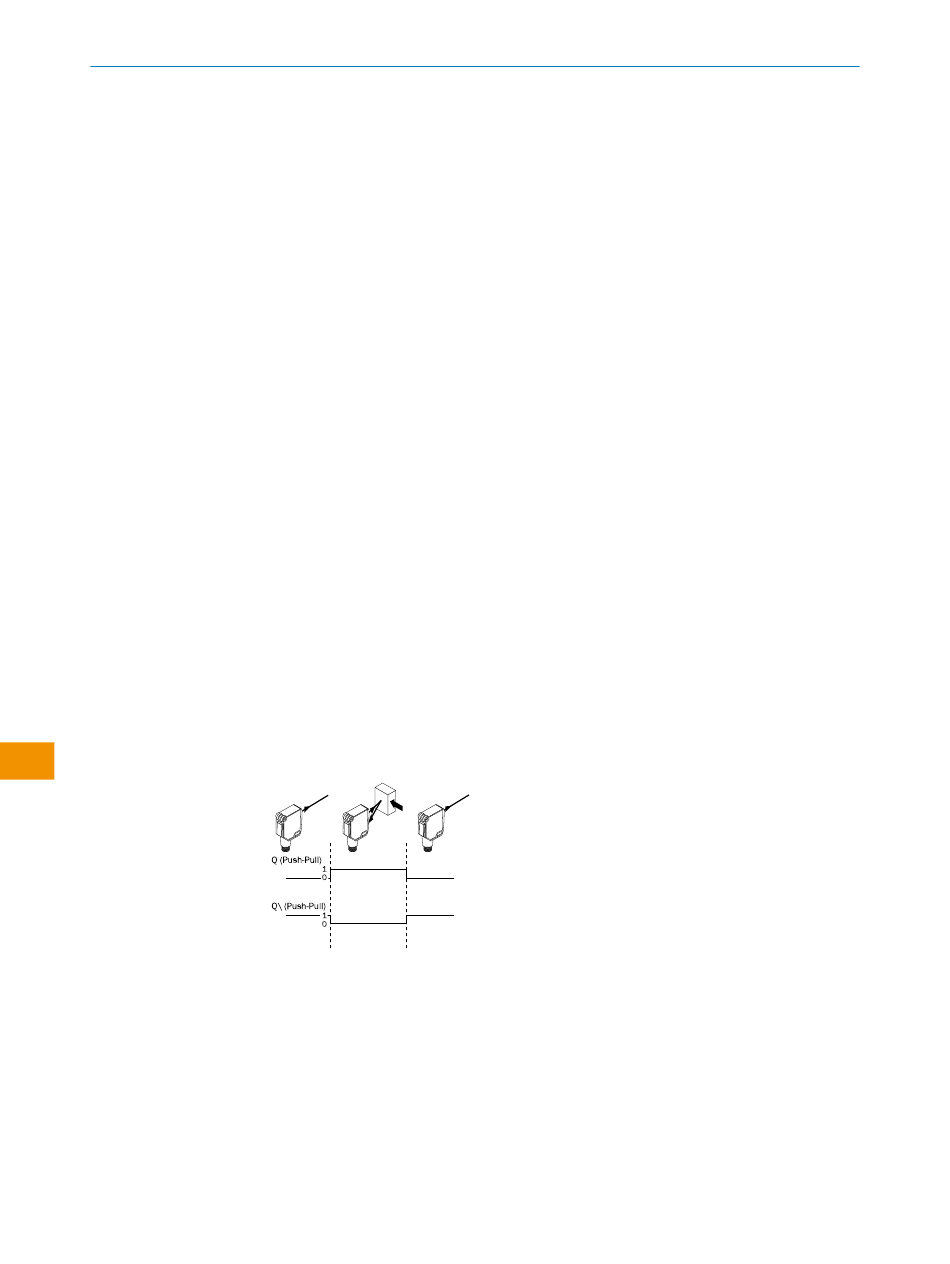

Rysunek: C
A
. Jeśli przez > 10 s nie zostanie
A
8020879.1D62/2022-08-19 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
(patrz
> 10 s,
A
