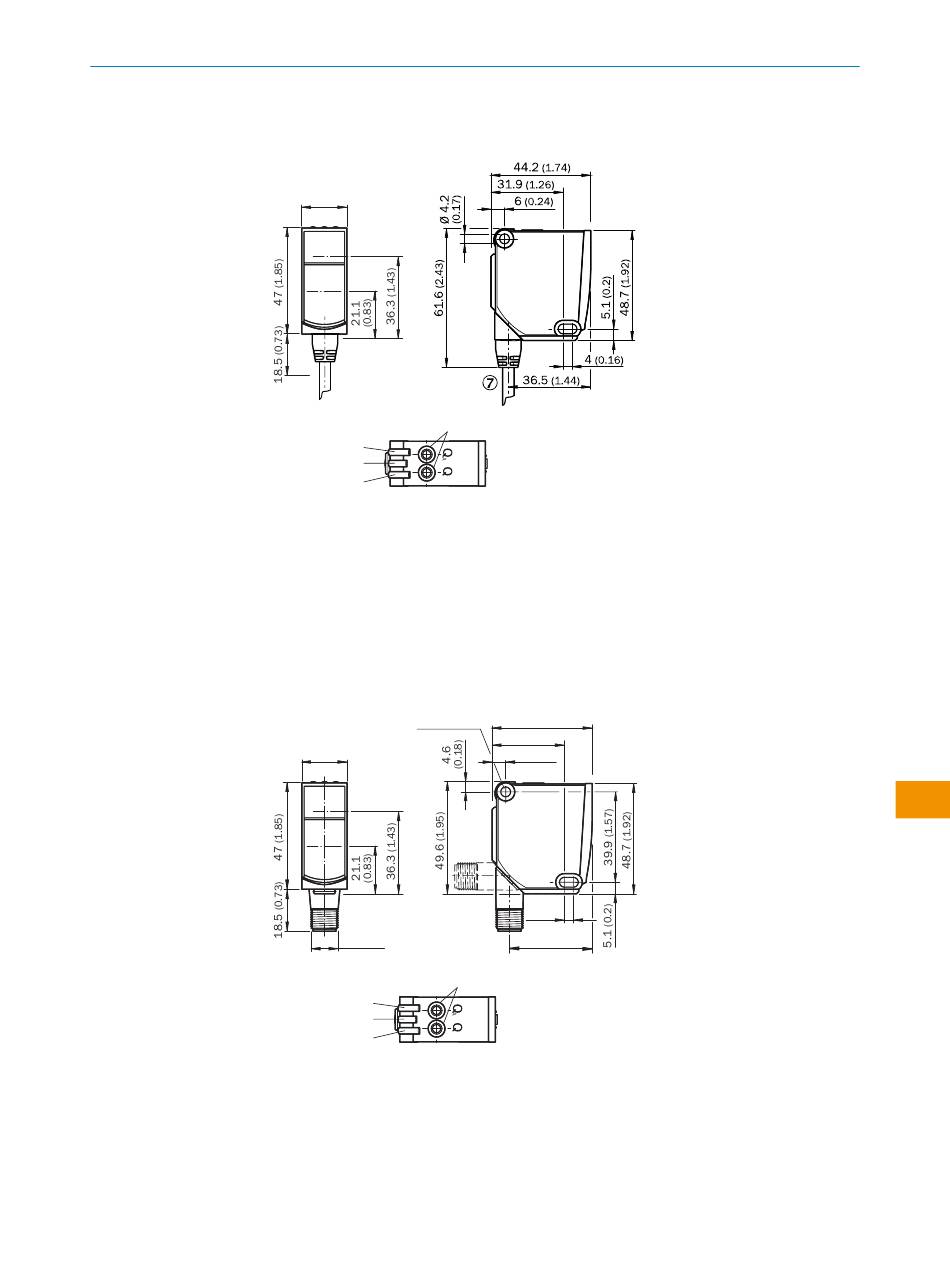

7.2 Desenho dimensional
8020879.1D62/2022-08-19 | SICK
Sujeito a alteração sem aviso prévio
20
(0.79)
1
2
8
3
4
5
Figura 2: WTT12L-A1xxx / -A3xxx
Centro do eixo do sistema óptico, emissor
1
Centro do eixo do sistema óptico receptor
2
LED amarelo: status da saída analógica
3
LED verde: tensão de alimentação ativa
4
LED amarelo: saída digital
5
Orifício de montagem D4,2 mm
6
Tomada de cabo
7
Tecla Teach simples
8
Ø 4.2
20
(0.79)
1
2
M12x1
8
3
4
5
Figura 3: WTT12L-A2xxx
Centro do eixo do sistema óptico, emissor
1
Centro do eixo do sistema óptico receptor
2
LED amarelo: status da saída analógica
3
LED verde: tensão de alimentação ativa
4
44.2
(1.74)
(0.17)
31.9
(1.26)
6
(0.24)
6
4
7
(0.16)
36.5
(1.44)
