MANUEL D'UTILISATION. PRODIG-5
Quan un grand nombre de porteuses à haute intensité se trouvent à l'entrée RF. Pour
déterminer le niveau équivalent d'un groupe de porteuses (à intensités semblables) à
l'entrée RF, l'expression suivante peut être utilisée :
L t = L + 10 log N
L t : intensité totale
L: niveau moyen du groupe de porteuses
N: nombre de porteuses présentes
Ainsi, pour 10 porteuses d'un niveau de 90 dBµV environ, le niveau équivalent sera :
90 dBµV + 10 log 10 = 100 dBµV
À remarquer que, dans ce cas, il peut apparaître, outre une perte d'accord par une
surcharge de l'entrée RF, d'autres effets tels qu'une saturation du syntonisateur et
génération de produits d'intermodulation, masquant la visualisation du spectre.
5.14.2 TV analogique: Mesure du Rapport Vidéo / Audio (V/A)
Dans le mode de mesure Vidéo / Audio, l'information ci-dessous apparaîtra sur
le moniteur.
0
FREQ:
CAN:

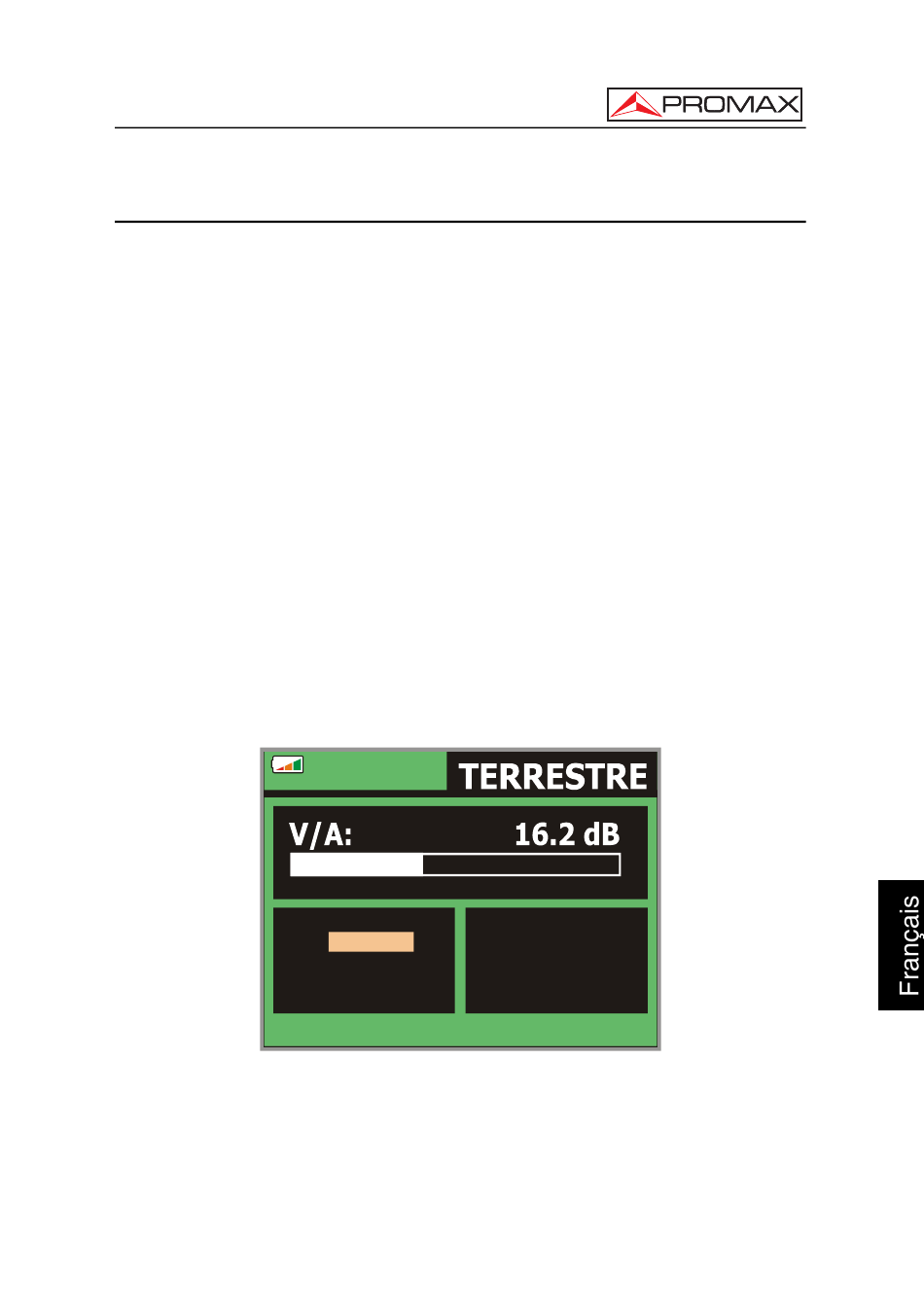

Figure 22.- Mesure du rapport Vidéo / Audio
En plus du rapport entre les niveaux de la porteuse de vidéo et la porteuse
d'audio (16,2 dB dans l'exemple de la figure précédente), la fréquence ou le canal sera
présenté, conformément au mode de syntonie sélectionné, ainsi que le niveau de la
porteuse de vidéo et le rapport Porteuse/Bruit.
11/2006
10 20 30
168.25 MHz
NIVEAU:
S10
C/N:
» V/A:
PRÉCAUTION
40
79.2 dBµV
40.1 dB
16.2 dB
Page 47
