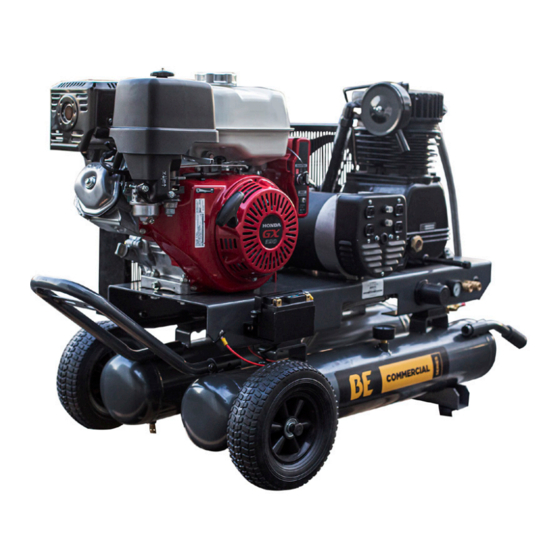

8 gallon wheeled compressor/generator

Advertisement

Available languages

Available languages

Quick Links

8 GALLON WHEELED
COMPRESSOR/GENERATOR
AC138HEG2
user manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AC138HEG2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for BE AC138HEG2

  • Page 1 8 GALLON WHEELED COMPRESSOR/GENERATOR AC138HEG2 user manual...
  • Page 2: Table Of Contents

    table of contents Introduction Using the Operators Manual Specifications Specifications Product Identification Record Identification Numbers Safety Safety Instructions Safety Rules Hazard Symbols and Meanings 10 General Safety Information Safety & Installation 11 Spraying Precautions 11 Hose Precautions 11 Installation and Location 11 Extension Cords Generator Safety 12 Generator Safety...
  • Page 3 table of contents Operating Instructions 16 Initial Start Up 16 Start Up 16 Storage 16 Shut Down Maintenance 17 Daily 17 Weekly 17 Monthly 17 Six Months or 250 Operating Hours 17 Oil Change Troubleshooting 18 Troubleshooting Chart Parts 19 Parts Diagram 20 Parts List...
  • Page 4: Introduction

    Using the Operator’s manual Thank you for choosing our compressor. The manual gives information regarding operation and maintenance of the Compressor. Be sure to read it carefully before operation. Following the manual can ensure the user’s safety and the best results from the compressor.
  • Page 5: Product Identification

    It must be understood that it is ultimately up to the owner/operator to safely use this machine as outlined in this manual. This manual is considered a part of the machine and needs to be kept in a safe location. If the machine is resold or given to someone else, this manual needs to be included.
  • Page 6: Safety

    Damage may result in bursting, which can cause serious injury or property damage. All damaged parts must be repaired or replaced as needed prior ton operating this air compressor. Check to see that all nuts, bolts and fittings are secure.
  • Page 7: Safety Rules

    safety Save these Instructions SAFETY RULES This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this symbol to avoid possible injury or death. The safety alert symbol ( ) is used with a signal word (DANGER, CAUTION, WARNING), a pictorial and/or a safety message to alert you to hazards.
  • Page 8 Do not direct paint or other spray material towards the compressor. Read and follow all safely instructions for the material you are spraying. Be sure to use an approved respirator designed for use with your specific application. WARNING BREATHABLE AIR WARNING: This air compressor is not designed, nor intended to produce breathable air.
  • Page 9 Keep hands and fingers away from exposed metal parts on a running air compressor. Air compressors generate significant heat during normal operation, which can cause serious burns. The compressor will remain hot for some time after operation and should not be touched or moved until cool.
  • Page 10: General Safety Information

    14. Fast moving air will stir up dust and debris which may be harmful. Release air slowly when draining moisture or depressurizing the compressor system.
  • Page 11: Spraying Precautions

    Installation INSTALLATION AND LOCATION The compressor must be used on a stable level surface. The air compres- sor must be used in a clean and well-ventilated area. The compressor requires an unobstructed airflow and must be located a minimum of 18 inches from any walls or other obstructions.
  • Page 12: Generator Safety

    generator safety This unit is equipped with a grounding terminal for your protection. Always complete the ground path from the unit to an external ground source as instructed in the following page. The unit is a potential source of electrical shock if not kept dry. Keep the unit dry and do not use in rain or wet conditions.
  • Page 13: Grounding Instructions

    10 feet can be used as a grounding source. If a pipe is unavailable, an 8 foot length of pipe or rod may be used as the ground source. The pipe should be 3/4 inch trade size or larger and the outer surface must be noncorrosive.
  • Page 14: Assembly Instructions

    Place air compressor on a flat, level surface. Pour supplied oil into crankcase until the oil level reaches the red dot in the oil level sight glass. Be careful not to overfill. 1/2” Adjust tension of belt to ensure that a maximum of 1/2” / 12mm of slack exists when pressure is placed on belt at centre line.
  • Page 15: Product Features

    Water is produced whenever air is compressed. It is critical to drain water from the air tank on this compressor frequently. If unit is used only occasionally, tank should be drained after each use and prior to the next use. To drain the tank, slowly open the tank drain fitting by turning clockwise.
  • Page 16 operation Operating Instructions Initial Start Up Disconnect tools and/or accessories from the air hose and generator power outlets. Open the tank drain valve to allow air to escape. This helps prevent air pressure buildup in the air tank. Check to see that the belt is installed properly with the correct tension. Flip the pilot valve to the upright position.
  • Page 17 Remove dipstick to allow air to enter crankcase. Remove oil drain plug. Allow oil to drain completely. Clean and replace oil drain plug. Refill crankcase with SAE 20 or SAE 30 weight non-detergent oil to red dot on oil level sight glass. Be careful not to overfill.
  • Page 18 troubleshooting Compressor Problem Possible Cause Corrective Action Unit not Starting Gas engine not running Check gas level, oil level, and switches on engine. Low pressure Air leak in safety valve Check valve manually by pulling upward on rings. If condition persists, replace valve.
  • Page 19 parts...
  • Page 20 parts REF # DESCRIPTION PART # Check Oil Decal Risk of Burns Decal Risk of Fire Decal Engine (Honda GX390) 10086 430078 Electrocution Warning Decal Grounding Decal Generator 320872 Locknut 300159 Flatwasher 280023 Bolt 270121 115V Decal Bolt 270067 Washer 280022 Locknut 300157...
  • Page 21 parts REF # DESCRIPTION PART # Bolt 279524 Edging 330020 Sheave 100080 Bushing 90033 Bolt 270015 Operation Decal Fastener 330197 Carbon Monoxide Decal Beltguard Cover 60103A01 Edging 330020 Bushing 90005 Sheave 100042 Drive Belt 110075 Drive Belt 110016 Beltguard Warning Decal Bolt 278071 Support Bracket...
  • Page 22 If you need assistance with the assembly or operation of this Compressor please call 1-866-850-6662...
