- Page 1 USER MANUAL AV-08FB INDIVIDUAL ENTRANCE PANEL...
-
Page 2: Main Features

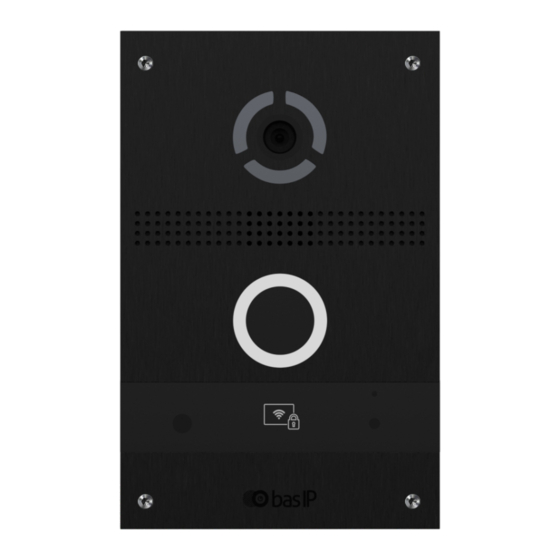

Installation: Flush mount. INDIVIDUAL ENTRANCE PANEL AV-08FB Full User Manual wiki.bas-ip.com Device description BAS-IP AV-08FB is a stylish and unique individual entrance panel with face recognition. The panel is equipped with a 2-megapixel camera and a piezoelectric call button. Appearance Backlight. -
Page 3: Electrical Connection
Completeness check of the product Before installation of the outdoor panel, it is necessary to check that it is complete and all components are available. Outdoor panel kit includes: Outdoor panel 1 pc Flush mount bracket 1 pc Manual 1 pc Set of wires with connectors for connection of power supply, 1 pc lock, and additional modules... - Page 4 EAN: 5060514914212 (BLACK) EAN: 5060514914236 (SILVER) EAN: 5060514914229 (GOLD) Electromagnetic Lock +12V LAN (PoE) +12V Supply / Relay Outputs SH-42 (optional) +12V RS485 / Exit Button / Door Sensor +12V 485+ 485- EXIT Wiegand Out RS-232 Brown Green Yellow Black Orange White Blue...
-
Page 5: Mechanical Mounting
Mechanical mounting Before mounting the entrance panel, a hole or recess in the wall with dimensions of 110 х 183 х 60 mm (for flush mounting) must be provided. It is also necessary to provide supply of a power cable, additional modules and the local network. -
Page 6: Warranty Conditions
EAN: 5060514914212 (BLACK) EAN: 5060514914236 (SILVER) EAN: 5060514914229 (GOLD) Warranty The warranty card number Model name Serial number Seller name With following stated terms of warranty is familiar, functional test was performed in my presence: Customer signature Warranty conditions The warranty period of the product — 36 (thirty-six) months from the date of sale. - Page 7 Notes...
-
Page 8: Общие Характеристики
Размер самой панели: 125 x 199 x 48 мм. Тип установки: Врезная. ВЫЗЫВНАЯ ПАНЕЛЬ AV-08FB Полная инструкция wiki.bas-ip.com Описание устройства BAS-IP AV-08FB — стильная и уникальная одноабонентская вызывная панель с распознаванием лиц. Панель оборудована 2-мегапиксельной камерой и пьезоэлектрической кнопкой вызова. Внешний вид Подсветка. Микрофон. -
Page 9: Электрическое Подключение
Проверка комплектности продукта Перед установкой вызывной панели обязательно необходимо проверить ее комплектность и наличие всех компонентов. В комплект панели входит: Вызывная панель 1 шт. Кронштейн для врезной установки 1 шт. Инструкция 1 шт. Комплект проводов с коннекторами для подключения 1 шт. питания, замка... - Page 10 EAN: 5060514914212 (BLACK) EAN: 5060514914236 (SILVER) EAN: 5060514914229 (GOLD) Электромагнитный замок +12V Локальная сеть +12V Питание / Выходы реле SH-42 +12V (опционально) RS485 / Кнопка выхода / Датчик двери +12V 485+ 485- EXIT Выход Wiegand RS-232 Brown Green Yellow Black Orange White Blue...
-
Page 11: Механический Монтаж
Механический монтаж Перед монтажом вызывной панели нужно предусмотреть отверстие или углубление в стене с размерами 110 х 183 х 60 мм (для врезного монтажа). Также необходимо предусмотреть подвод кабеля для дополнительных модулей и локальной сети. Внимание: отверстие в нижней части кронштейна предназначено для слива... -
Page 12: Условия Гарантии
EAN: 5060514914212 (BLACK) EAN: 5060514914236 (SILVER) EAN: 5060514914229 (GOLD) Гарантия Гарантийный талон № Наименование модели Серийный номер ФИО продавца С нижеприведенными условиями гарантии ознакомлен, проверка работоспособности произведена в моем присутствии: Подпись покупателя Условия гарантии Гарантийный срок эксплуатации изделия — 36 (тридцать шесть) месяцев со... - Page 13 Notes...
- Page 14 Notes...
- Page 15 Notes...
- Page 16 www.bas-ip.com...
