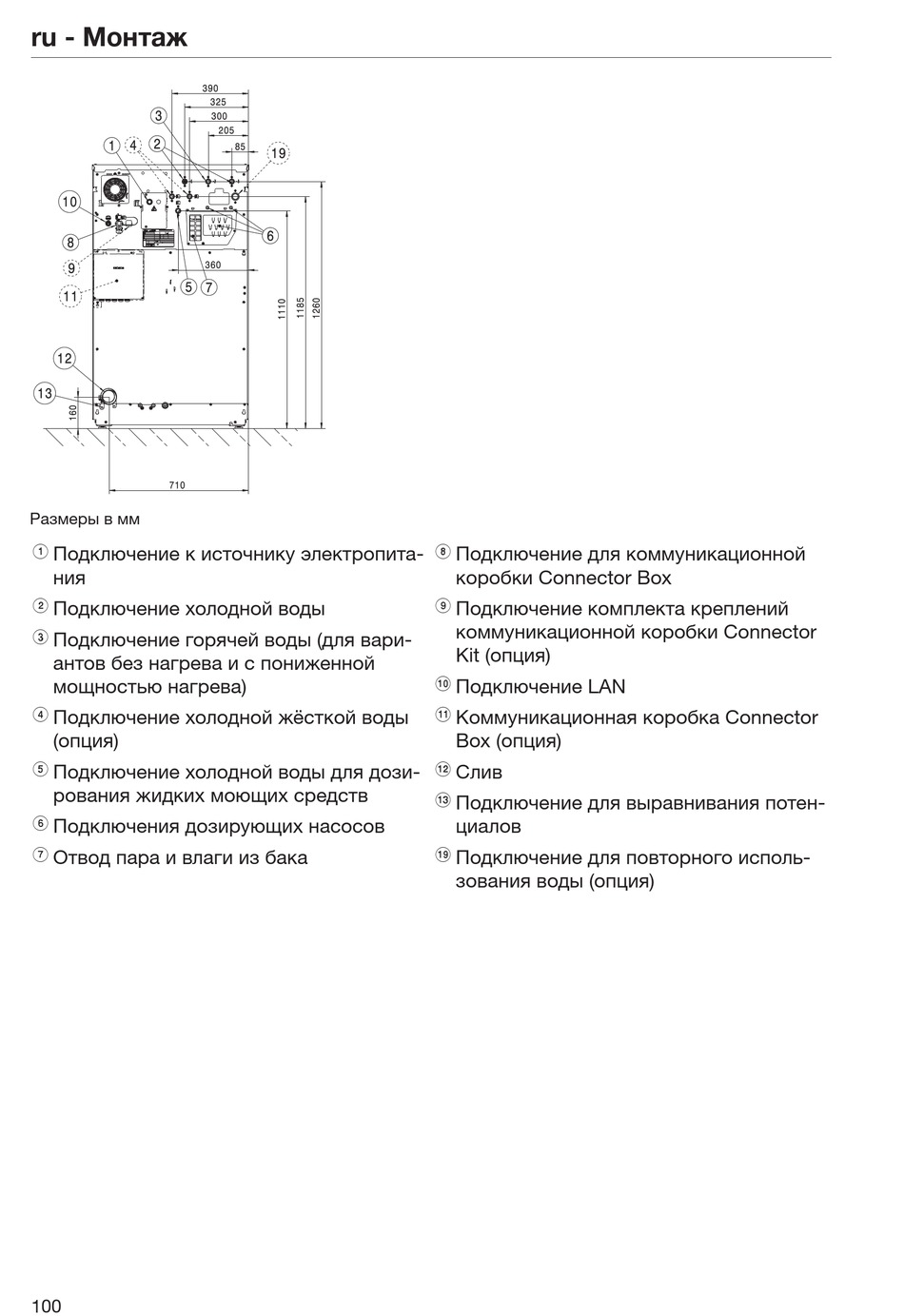

ru - Монтаж
Размеры в мм
a
Подключение к источнику электропита-
ния
b
Подключение холодной воды
c
Подключение горячей воды (для вари-
антов без нагрева и с пониженной
мощностью нагрева)
d
Подключение холодной жёсткой воды
(опция)
e
Подключение холодной воды для дози-
рования жидких моющих средств
f
Подключения дозирующих насосов
g
Отвод пара и влаги из бака
100
h
Подключение для коммуникационной
коробки Connector Box
i
Подключение комплекта креплений
коммуникационной коробки Connector
Kit (опция)
j
Подключение LAN
k
Коммуникационная коробка Connector
Box (опция)
l
Слив
m
Подключение для выравнивания потен-
циалов
s
Подключение для повторного исполь-
зования воды (опция)
