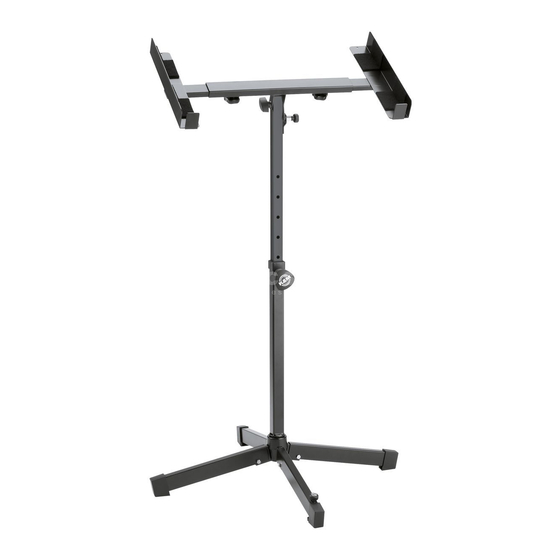

28075 Geräteständer
BESTIMMUNGSGEMÄSSE VERWENDUNG
Extrem stabiler und vielfach einstellbarer Spezialständer für Mischpulte,
Verstärker u.v.a. Geräte unterschiedlichster Größe (Breite: 453-658 mm)
MERKMALE & FÄHIGKEITEN
- Tragfähigkeit max. 35 kg zentrische Belastung
- Stativ und Auflage basieren auf einer soliden Stahlkonstruktion.
- Wackelfreier Stand dank steifer Vierfußkonstruktion inkl.
- stufenlos regulierbarer Bodenausgleichsschraube.
- Individuelle Einstellung der Geräteposition:
- Die Auflage kann in Höhe, Breite und Neigung
- je nach persönlichem Bedürfnis flexibel eingestellt werden
- Breite Filzstreifen schützen das Gerät.
- Für Transport und Lagerung lässt sich der Ständer schnell
- und kompakt zusammenlegen.
- TECHN.DATEN: Standfläche: ø 650 mm (■ 475 mm), Gewicht: 6,7 kg
- Instrumentenauflage: Höhe: 700-1050 mm, Tiefe: 310 mm,
- Instrumentenauflage: Breite: 453-658 mm, Neigung: 0-45°
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und
beachten Sie vor Aufbau und Betrieb dieses Produkts sorgfältig diese Anleitung.
Sie informiert Sie über alle wichtigen Schritte um eine sichere Handhabung zu
gewährleisten. Wir empfehlen sie für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
ALLGEMEIN
- Die Möglichkeit, das Produkt zu verstellen, birgt naturgemäß Einklemmgefahren.
- Umsichtige und aufmerksame Handhabung bei Aufbau, Betrieb, Abbau und
- Wartung sind daher unverzichtbar.
- Das Stativ ist vor widrigen äußeren Einflüssen zu schützen wie z.B.:
- - Nässe, - Wind, - Stößen (u.a. durch Publikum)
- Die pflegliche und sorgsame Behandlung erhält die Funktionstüchtigkeit,
- die Langlebigkeit und dient nicht zuletzt der Sicherheit
- Ein beschädigtes Produkt darf zunächst nicht weiter eingesetzt werden;
- defekte Teile müssen vor Gebrauch ersetzt oder repariert werden
BETRIEB
- Tragfähigkeit: max. 35 kg zentrische Belastung
- Traglast: ausschließlich Geräte die hinsichtlich ihrer Bauart ihrer Form und ihrer
- Größe dafür geeignet sind.
- Auf tragfähigen und ebenen Untergrund achten; ggf. Bodenausgleich nutzen
- Unter Last müssen die Klemm- und Schraubverbindungen stets fest
- angezogen sein
- Die Auflage möglichst mittig, d.h. zentrisch belasten
- Das Gerät muss zwischen den Haltebügeln eingeklemmt sein:
- ein zu locker sitzendes Gerät stellt möglicherweise eine Gefährdung dar.
- Wird die Position des Stativs oder eine der Einstellungen (Höhe, Neigung, Breite)
- geändert, so ist zuvor das Gerät zu entfernen oder durch eine zweite
- Person zu sichern.
AUFBAUANLEITUNG

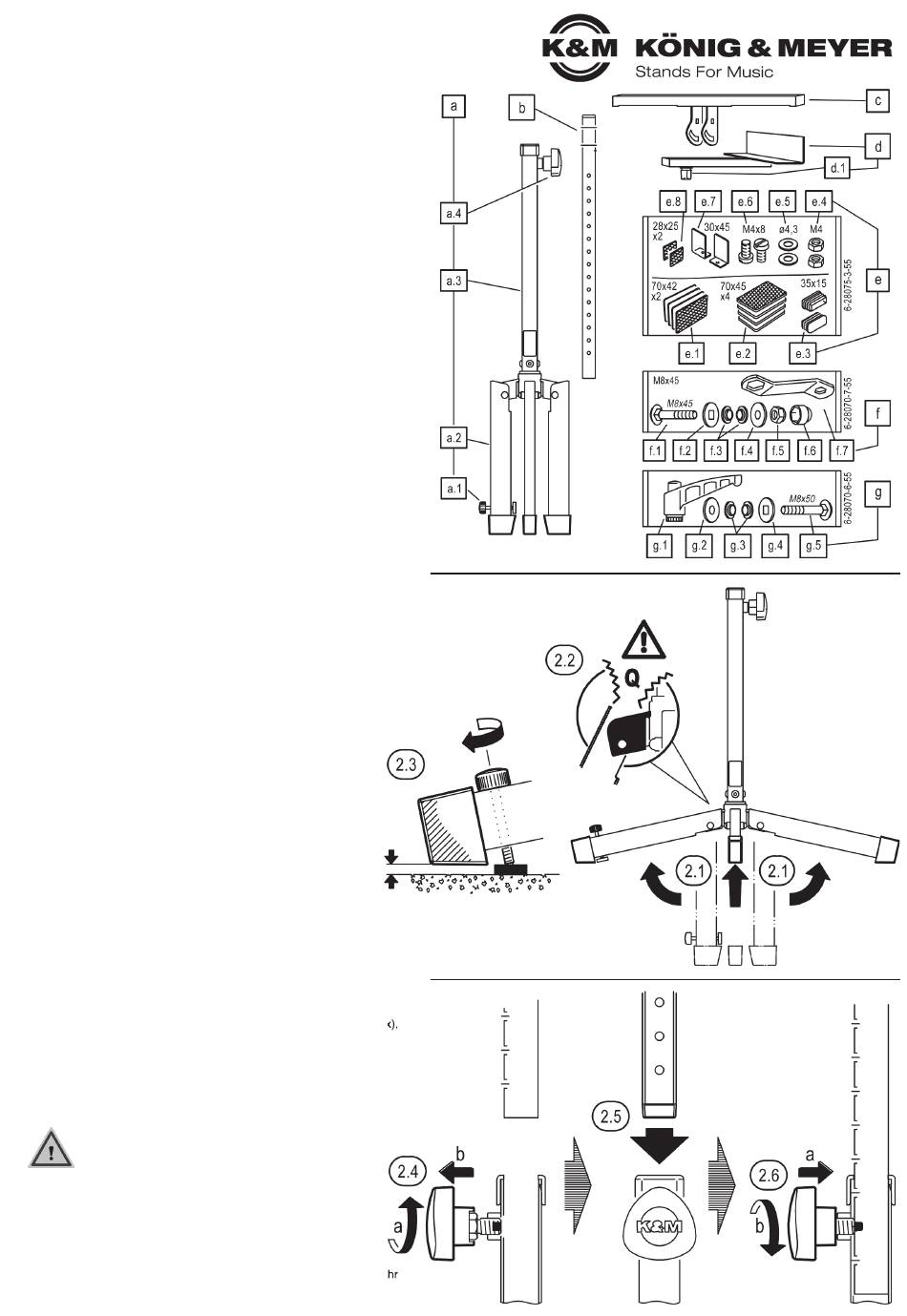

1. BESTANDTEILE
a Unterteil kpl., bestehend aus:
a a.1 Bodenausgleichsschraube, a.2 Fußrohre (4x), a.3 Grundrohr,
a a.4 Rastklemme
b Auszugrohr
c Querauflage
d Verstell-Bügel (2x), jeweils mit d.1 Flügelschraube
e Zubehörbeutel 6-28075-3-55, Inhalt:
e e.1 Filzstreifen dünn (2 mm), e.2 Filzstreifen dick (4 mm),
e e.3 Kappen 35 x 15 mm (2x), e.4 Sechskantmuttern M4 (2x),
e e.5 U-Scheiben ø 4,3 mm (2x), e.6 Schlitzschrauben M4 x 8 mm (2x),
e e.7 Anschlagwinkeln (2x), e.8 Filzstreifen klein (2x, 2 mm)
f Zubehörbeutel Klemmung oben 6-28070-7-55, Inhalt:
f f.1 Schloßschraube M8 x 45 mm, f.2 Scheibe mit Vierkantloch,
f f.3 Buchse ø 8,2 mm (2x), f.4 U-Scheibe ø 8,4 mm, f.5 Sicherungsmutter M8,
f f.6 Schutzkappe M8, f.7 Schlüssel SW8/SW13
g Zubehörbeutel Klemmung 6-28070-6-55, Inhalt:
g g.1 Klemmhebel M8, g.2 U-Scheibe ø 8,4 mm, g.3 Buchse ø 8,2 mm (2x),
g g.4 Scheibe mit Vierkantloch, g.5 Schloßschraube M8 x 50 mm
2. MONTAGE & HANDHABUNG
UNTERTEIL a
2.1 Alle vier Fußrohre a.2 bis zum Anschlag aufklappen und auf dem
2.1 Boden abstellen
2.2 WARNUNG! Bei diesem Vorgang entsteht eine Quetschgefahr
2.2 WARNUNG! im Bereich Q. Halten Sie deshalb unbedingt ihre
2.2 WARNUNG! Gliedmaßen, Kleidung und andere Dinge aus
2.2 WARNUNG! diesem Bereich fern. Das gilt ebenso für Dritte.
2.3 Achten Sie auf festen und wackelfreien Stand des Unterteils.
2.3 Eventuelle Bodenunebenheiten können durch Drehen an der
2.3 Rändelschraube a.1 ausgeglichen werden.
AUSZUGROHR b
2.4 Rastklemme a.4 etwas losdrehen, nach hinten ziehen und so halten.
2.5 Auszugrohr (unten offen, Lochreihe zeigt zur Rastklemme) ins
2.5 Grundrohr schieben.
2.6 Rastklemme langsam loslassen und einrasten lassen - dazu Auszugrohr
2.6 ggf. etwas verschieben; abschließend Rastklemme wieder festdrehen
