Система менеджмента качества (СМК)
ООО «Воля» сертифицирована
на соответствие
требованиям
стандарта
ISO 9001:2008
Сертифицировано
Русским Регистром
теплица под сотовый поликарбонат
сellular polycarbonate greenhouse
2,1 м
3 м
Технический паспорт
Technical certificate
Инструкция по сборке
Assembly manual
СИГМА 2021
SIGMA 2021
Quality management system (QMS)
of LLC «Volya» is certified
for compliance with
standard of
ISO 9001:2008
4 м
стр./page
2-9
стр./page
11-43
Certified by
Russian Registry
RU
EN
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for VOLYA SIGMA 2021
Summary of Contents for VOLYA SIGMA 2021
- Page 1 Quality management system (QMS) Система менеджмента качества (СМК) of LLC «Volya» is certified ООО «Воля» сертифицирована for compliance with на соответствие standard of требованиям ISO 9001:2008 стандарта ISO 9001:2008 Certified by Сертифицировано Russian Registry Русским Регистром СИГМА 2021 теплица под сотовый поликарбонат...

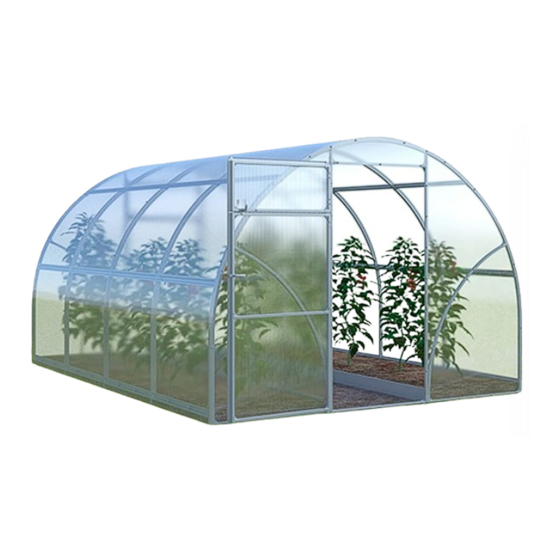

- Page 2 Описание Description Теплица «СИГМА 2021» предназначена для создания микроклимата, благоприятного The «SIGMA 2021» greenhouse is designed to create a favorable microclimate for growing для выращивания садово- огородных культур на дачных и приусадебных участках. crops in allotments and family gardens. Теплица может иметь различную длину в зависимости от желания покупателя. Нужная...
- Page 3 КОМПЛЕКТАЦИЯ ПАКЕТАМИ КОМПЛЕКТАЦИЯ БАЗА/ STANDARD SUPPLY SET KITTING OF PARTS FOR ASSEMBLY 1 ПАКЕТ/ 1 PACKAGE кол-во, шт. q-ty, pcs марки- наименование длина, м 1 пакет 1 пакет № ровка denomination length, m (1 м) (0,67 м) marking 1 package 1 package (1 m) (0,67 m)
- Page 4 3 ПАКЕТ/ 3 PACKAGE Набор ручка маркировка наименование длина, м кол-во, шт. Handle kit № marking denomination length, m q-ty, pcs Опора Дуга торца 4Т Support End wall arch Втулка на ручку Дуга верхняя торцевая 4ВТ Handle bushing Upper end wall arch Защёлка...
- Page 5 6 ПАКЕТ/ 6 PACKAGE Декоративная стальная окантовка (уплотнители). Дополнительный комплект (приобретается отдельно) маркировка наименование длина, м кол-во, шт. № Decorative steel lining (seal). Additional kit (purchase separately) marking denomination length, m q-ty, pcs Дуга верхняя маркировка наименование длина, м кол-во, шт. 4В...
- Page 6 - Видеоинструкция по сборке теплицы. - Video instructions for assembling the greenhouse. стр./page стр./page стр./page стр./page 14-15 1, 1-2 В случае установки теплицы на фундамент (см.п.20,21) детали и не собираются и не устанавливаются в дальнейшей сборке. If the greenhouse is mounted on a foundation (see para.20, 21), the elements are not assembled and are not mounted in the subsequent assembly.
- Page 7 Внутренняя сторона двери-проколы на деталях с обратной стороны: Внутренняя сторона форточки-проколы на деталях с обратной стороны: Inner side of the window.Perforation on the elements from the backside: Inner side of the door. Perforation on the elements from the backside: 13-1 №13 №10 5 пакет...
- Page 8 Внутренняя сторона торца-проколы на деталях с обратной стороны: №17 Inner side of the end wall. Perforation on the elements from the backside: 3 пакет 3 package 1 шт. 4ВТ 1 pc. 4ВТ 4НТ 4НТ-1 4НТ-1 4ВТ 4НТ 4НТ-1 4НТ-1 №19 3 пакет...
- Page 9 Внутренняя сторона: №8 Inner side: 2 пакет 2 package 4ВТ 1 шт. 1 pc. 5 пакет 4НТ-1 5 пакет 4НТ 5 package 5 package 1 шт. 1 шт. 1 pc. 1 pc. 5 пакет 5 package 1 шт. №34 1 pc. 5 пакет...
- Page 10 Внутренняя сторона: №26 №25 5 пакет 5 package 5 пакет Inner side: 5 пакет 5 package 5 package 4НТ-1 1 шт. 1 pc. 4НТ 1 шт. 1 шт. №25 М6х16 М6 1 pc. 4ВТ 1 pc. 5 пакет 5 package 1 шт.
- Page 11 Наружная сторона: 4ВТ №24 Outer side: 5 пакет 5 package 1 шт. 4ВТ 1 pc. х2 4Т 4Т 4НТ-1 4НТ 4ВТ 4НТ/ 4НТ-1 5 пакет 5 package 4НТ/ 1 шт. 1 pc. 4НТ-1 4ВТ №24 5 пакет 4НТ/ 5 package 5 пакет...
- Page 12 Сотовый поликарбонат устанавливается строго определенной стороной наружу (к солнцу), имеющей защитный слой. Защитный слой обычно имеет сторона с надписями на транспортировочной пленке. С другой стороны листа пленка прозрачная. После размет- ки листа, но до его разрезки, сделайте пометки защитной стороны листа...
- Page 13 В случае установки декоративной стальной окантовки (уплотнитель) на двери и форточки из дополнительного комплекта см. п.24 In case the decorative steel lining (seal) from the additional kit is installed on the doors and windows see para.24 5 пакет 5 package 14 шт.
- Page 14 В случае установки декоративной стальной окантовки (уплотнитель) на 5 пакет 5 пакет двери и форточки из дополнительного комплекта см. п.24 5 package 5 package In case the decorative steel lining (seal) from the additional kit is installed on 5 шт. 9 шт.
- Page 15 №20 4 пакет 4 package 1 шт. 1 pc. 4В 4В 4Н 4В 4Н 4Н №21 4 пакет №21 4 package 4Н 4 пакет 1 шт. 4 package 1 pc. 1 шт. 1 pc. 4Н 4Н 5 пакет 5 package 5 пакет...
- Page 16 4В №22 5 пакет 5 package 1 шт. 1 pc. 4В 4В 4В 4Н 4Н 4Н 5 пакет 4Н 5 package 1 шт. №22 5 пакет 1 pc. 5 пакет 5 package 5 package №22 5 пакет 1 шт. 5 package 1 шт.
- Page 17 4В 4Н 4Н №3 1 пакет 1 package 7 шт. 7 pc. №23 5 пакет 5 package 1 шт. 1 pc. 5 пакет 5 package 1 шт. 4В 1 pc. М4х12 М4 4ВТ/ 4НТ 4В/ 4Н 4Н 5 пакет 5 package 1 шт.
- Page 18 4В 4Н 4Н 4ВТ/ №3 4НТ 1 пакет 1 package 7 шт. 7 pc. 5 пакет 5 package 1 шт. 1 pc. М4х12 М4 5 пакет 5 package 1 шт. 1 pc. М4х12 М4 4В 4В/ L1=L2 4Н 4Н 4Н №23 5 пакет...
- Page 19 УДЛИНЕНИЕ БАЗЫ ВСТАВКОЙ С ШАГОМ ДУГ 1 М LENGTHENING OF THE BASE WITH THE INSERT (step arcs 1 m) №50 7 пакет №47 х2 7 package 6 пакет 14 шт. 6 package 14 pc. 2 шт. 2 pc. №48 6 пакет №30 6 package 5 пакет...
- Page 20 УСТАНОВКА НА ФУНДАМЕНТ ШАГ ДУГ 1М УСТАНОВКА НА ФУНДАМЕНТ ШАГ ДУГ 0.67М MOUNTING ON THE FOUNDATION (step arcs 1 m) MOUNTING ON THE FOUNDATION (step arcs 0.67 m) L1=L2 L1=L2 4020 4022 1000 1000...
- Page 21 Сотовый поликарбонат устанавливается строго определенной стороной наружу (к солнцу), имеющей защитный слой. Защитный слой обычно имеет сторона с надписями на транспортировочной пленке. С другой стороны ли- ста пленка прозрачная. Сделайте пометки защитной стороны листа на каж- дом куске: после снятия транспортировочной плёнки стороны листа визу- ально...
- Page 22 Установка декоративной стальной окантовки (уплотнитель) на 5 пакет двери и форточки. Дополнительный комплект (приобретается 5 package отдельно). 27 шт. Mounting of decorative steel lining on the doors and windows (seal). Additional 27 pc. kit (purchase separately). №59,№60, №61,№62 из дополнительного паке- та...
- Page 23 ПАНЕЛЬ СДВИЖНАЯ для теплиц с шагом дуг 1 м Предприятие - изготовитель: 000 «Воля» 141983, г. Дубна Московской области, пер. Северный д.8. Предприятие - изготовитель несет ответственность за качество продукции в соответствии с ГК РФ.Предприятие оставляет за собой право на внесение изменений в конструкцию форточки.
-
Page 24: Гарантийные Обязательства
Описание Панель сдвижная предназначена для проветривания теплицы и исключения снеговой нагрузки на каркас теплицы. Необходимо дополнительно приобрести Н-образный поликар- бонатный профиль 10 мм длиной 6 м - для поликарбоната толщи- ной 6 мм или Н-образный поликарбонатный профиль 8 мм дли- ной... - Page 25 Содержание пакетов № наименование длина,м кол-во,шт. 1-й пакет 0.98 Ручка 0.96 Профиль панели Уплотнитель панели 2-й пакет Винт М4х14 Гайка М4 Саморез 4.8х32, сверло Саморез 3.5х9.5 Шайба Ручка-скоба...
- Page 26 Внимание! Для установки сдвижных панелей требуется раскрой листа сотового поликарбоната до установки его на каркас. Раскрой листа поликарбоната при установке только одной сдвижной панели (п.4-п.7): 6000 2000 2000 2000 В - вырезы на листе по месту. Если панель устанавлива- ется...
- Page 27 А №9 из №9 из «2 пакет» №8 из «2 пакет» «2 пакет» 1 шт. 1 шт. 14 шт. №1 из №1 из «1 пакет» «2 пакет» «1 пакет» 1 шт. 18 шт. 1 шт. А Обжать на длину 20 мм!
- Page 28 Установка одной сдвижной панели В В В В - вырез на листе - вы- полнить таким образом, что- бы на дуге вблизи прогона оставался только один слой поликарбоната. №2 из №2 из «1 пакет» «1 пакет» 1 шт. 1 шт. №3 из...
- Page 29 В комплект не входит 2 шт. по 6 м «2 пакет» 30 шт. В А «2 пакет» А 14 шт. В В...
- Page 30 Установка двух соседних сдвижных панелей Д Д Д Д - вырез на листе - выпол- нить таким образом, чтобы на дуге вблизи прогона оста- вался только один слой поли- карбоната. №2 из №2 из «1 пакет» «1 пакет» 1 шт. 1 шт.
- Page 31 Д Д Д Д В комплект не входит 3 шт. по 6 м Е Д «2 пакет» 45 шт.
- Page 32 А А «2 пакет» 21 шт. А Д Д А...
- Page 33 ПАНЕЛЬ СДВИЖНАЯ для теплиц с шагом дуг 0,67 м Предприятие - изготовитель: 000 «Воля» 141983, г. Дубна Московской области, пер. Северный д.8. Предприятие - изготовитель несет ответственность за качество продукции в соответствии с ГК РФ.Предприятие оставляет за собой право на внесение изменений в конструкцию форточки.
- Page 34 Описание Панель сдвижная предназначена для проветривания теплицы и исключения снеговой нагрузки на каркас теплицы. Необходимо дополнительно приобрести Н-образный поликар- бонатный профиль 10 мм длиной 6 м - для поликарбоната толщи- ной 6 мм или Н-образный поликарбонатный профиль 8 мм дли- ной...
- Page 35 Содержание пакетов № наименование длина,м кол-во,шт. 1-й пакет 0.65 Ручка 0.63 Профиль панели 0.63 Уплотнитель панели 2-й пакет Винт М4х14 Гайка М4 Саморез 4.8х32, сверло Саморез 3.5х9.5 Шайба Ручка-скоба...
- Page 36 Внимание! Для установки сдвижных панелей тре- буется раскрой листа сотового поликарбоната до установки его на каркас. Раскрой листа поликарбоната при установке только одной сдвижной панели (п.5-п.7): 6000 2000 2000 2000 В В В - вырезы на листе . Если панель устанавливается с краю...
- Page 37 А №9 из №9 из №8 из «2 пакет» «2 пакет» «2 пакет» 1 шт. 1 шт. 14 шт. №1 из №1 из «1 пакет» «2 пакет» «1 пакет» 1 шт. 14 шт. 1 шт. А Обжать на длину 20 мм!
- Page 38 В В В В В В - вырез на листе - вы- полнить таким образом, что- бы на дуге вблизи прогона оставался только один слой поликарбоната. №2 из №2 из «1 пакет» «1 пакет» 1 шт. 1 шт. №3 из №3 из...
- Page 39 Установка одной сдвижной панели «2 пакет» 30 шт. В комплект не входит 2 шт. по 6 м А «2 пакет» А 14 шт. В В...
- Page 40 Установка двух соседних сдвижных панелей В комплект не входит 3 шт. по 6 м Е В №6 из «2 пакет» 45 шт. Е А А №6 из «2 пакет» А 21 шт. А В В...
- Page 41 Установка трёх соседних сдвижных панелей В комплект не входит 4 шт. по 6 м Е В №6 из «2 пакет» 60 шт. А А А...
- Page 42 А А В В А №6 из «2 пакет» 28 шт.
