H-9537
SQUARE PICNIC
TABLE
TOOLS NEEDED
Socket Wrench
Bench Seat x 4
Extension Tab x 4
5/16" Machine Bolt
x 36
Figure 1
PAGE 1 OF 9
1-800-295-5510
uline.com
1/2" Socket Bit
PARTS
Tabletop x 1
Mounting Hardware
Screw x 8
Drill Bit x 1
ASSEMBLY
1/2" Wrench
Cross Brace with
Umbrella Holder x 1
Bracket x 4
(Mounting Optional, See Page 3)

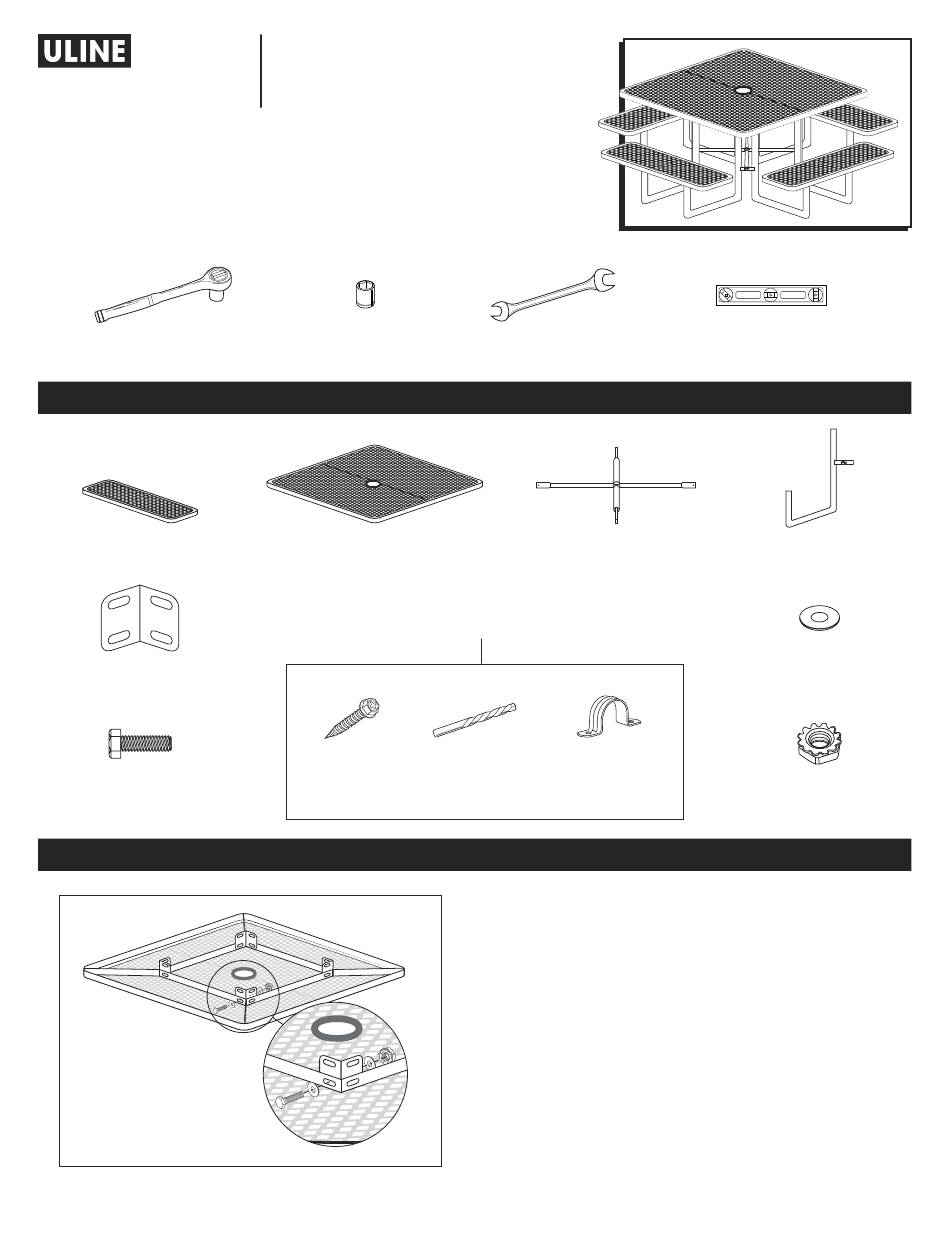

1. Flip tabletop so underside is facing up. Attach
extension tab to square top using one bolt, two
washers and one nut. Repeat for remaining three
extension tabs. (See Figure 1)
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Level
Leg x 8
5/16" Washer
x 72
5/16" Kep Nut
x 36
0322 IH-9537
