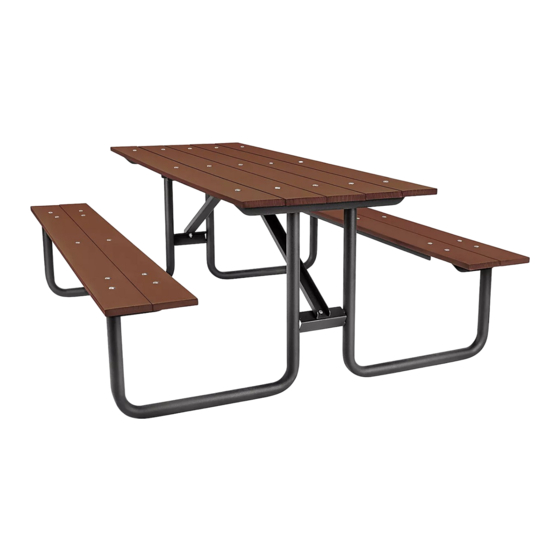

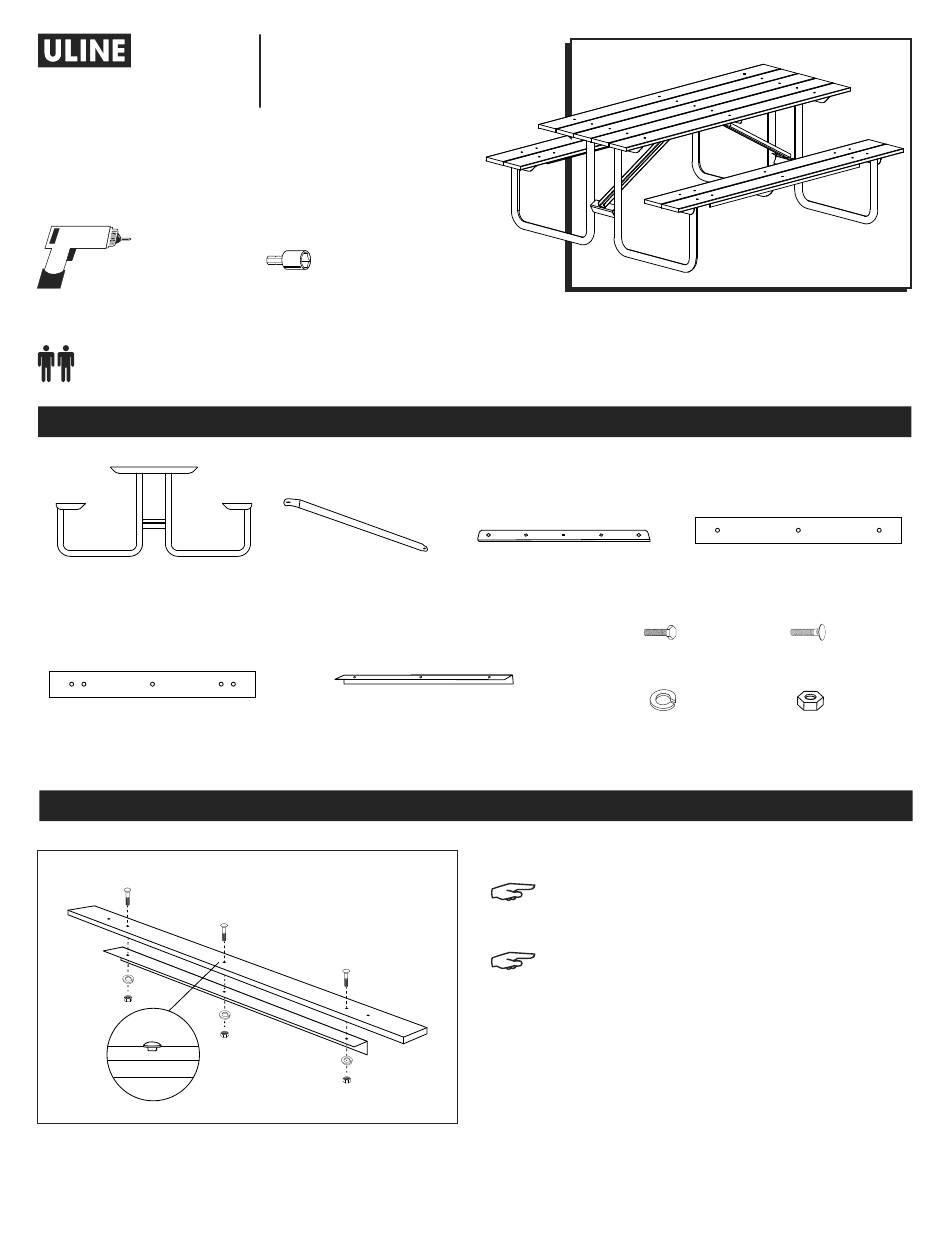

H-9130
6' COMPOSITE
PICNIC TABLE
TOOLS NEEDED
Power Drill
Two Person Assembly
Required
Table Frame x 2
Seat Board x 4
PAGE 1 OF 9
1-800-295-5510
uline.com
9/16" Socket Bit
Angle Brace x 2
Seat Brace x 4
ASSEMBLY
Figure 1
PARTS
Center Brace x 1
1" Hex Bolt x 4
Lock Washer x 39
1.
Ensure all parts are present before assembly.
NOTE: Do not fully tighten carriage bolts
with drill for all boards. Hand tightening is
recommended.
NOTE: Bolts will not be flush to boards until
tightened with drill in Step 11. (See Figure 1)
2. Attach seat brace to seat board by using three
1⁄" carriage bolts, lock washers and 3/8" hex nuts
through predrilled holes. (See Figure 1)
3. Repeat for all four seat boards.
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.
Tabletop Board x 5
1½" Carriage Bolt x 35
3/8" Hex Nut x 39
0221 IH-9130
