H-2674, H-2675, H-7230
H-7265, H-7266, H-9105
H-9106, H-9107, H-9108
INSTANT CANOPY
Two Person Assembly
Recommended
SETUP

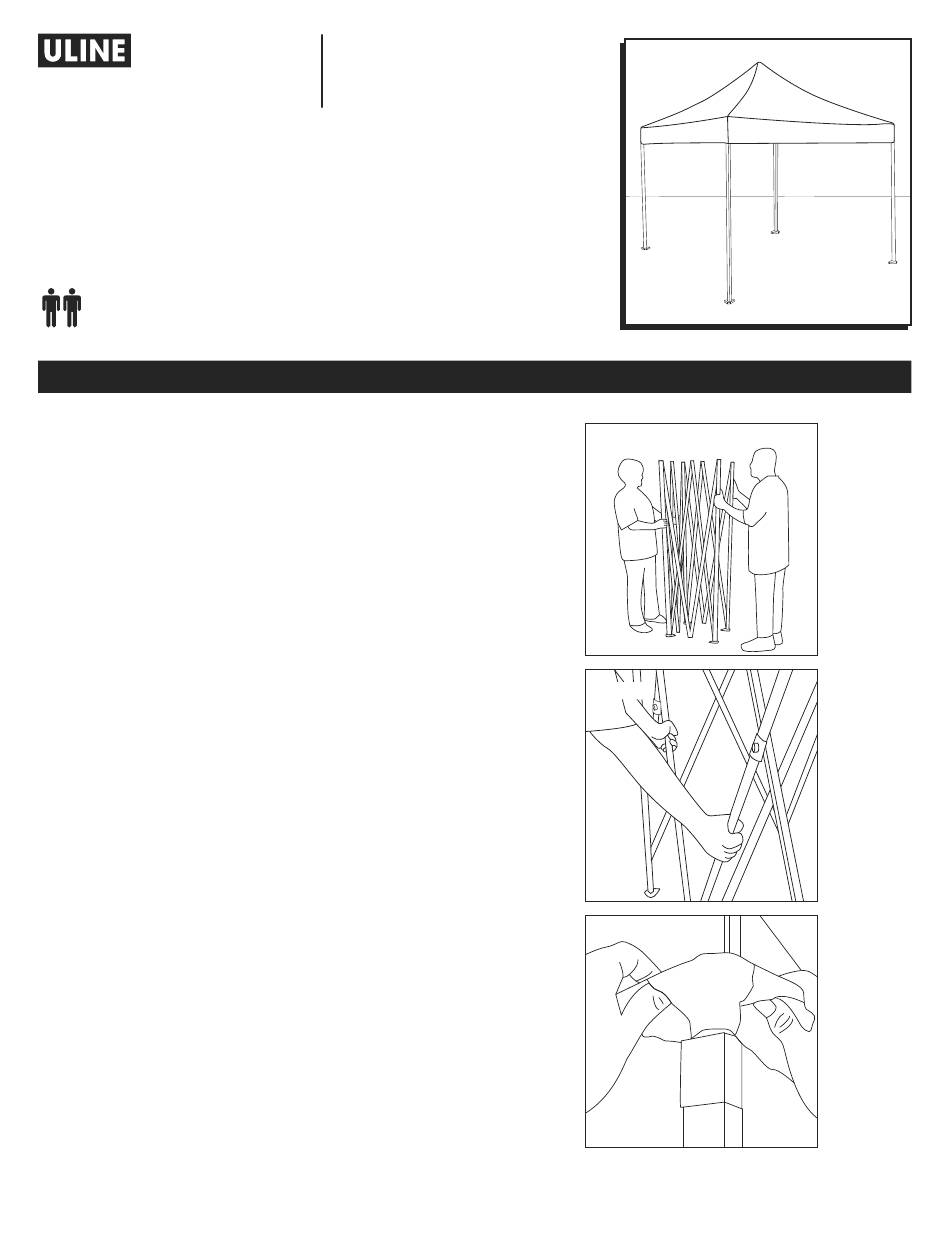

1.
Standing towards partner, grasp the corner legs
and extend out to arms length while stepping back.
Ensure that bottom truss elbows are free and not
overlapping prior to opening. (See Figure 1)
2. Grasp the lower, facing "V" of the truss on opposite
sides. Lift up the canopy slightly and step back until
the unit is halfway open. (See Figure 2)
3. Place fabric top on frame. Match up the hook and
loop on the corners of the cover with the hook and
loop at the top of legs. Make sure the center peak
of canopy fabric top is centered over the peak pole.
(See Figure 3)
PAGE 1 OF 9
1-800-295-5510
uline.com
ASSEMBLY
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Figure 1
Figure 2
Figure 3
1120 IH-2674
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for U-Line H-2674
Summary of Contents for U-Line H-2674
- Page 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-2674, H-2675, H-7230 H-7265, H-7266, H-9105 1-800-295-5510 H-9106, H-9107, H-9108 uline.com INSTANT CANOPY Two Person Assembly Recommended ASSEMBLY SETUP Figure 1 Standing towards partner, grasp the corner legs and extend out to arms length while stepping back.
- Page 2 ASSEMBLY CONTINUED 4. Pull the frame completely out until all sliders are Figure 4 engaged over the snap buttons at each corner on each leg. Push up on sliders to get buttons to lock in place. Unit may need to move around, by pulling Slider and opening until completely open and locked.
-
Page 3: Safety And Care
ASSEMBLY CONTINUED TAKE DOWN 4. Remove and fold top. Remove the top after each use and store in the pocket provided on the carry Unhook the loop straps holding top on. bag. This is recommended to prevent small rips and tears. - Page 4 H-2674, H-2675, H-7230 π H-7265, H-7266, H-9105 800-295-5510 H-9106, H-9107, H-9108 uline.mx CARPA INSTANTÁNEA Se recomienda armar entre dos personas. ENSAMBLE CONFIGURACIÓN Diagrama 1 De pie frente a su compañero, sujete las patas de las esquinas y extiéndalas a un brazo de distancia dando marcha atrás.
- Page 5 CONTINUACIÓN DE ENSAMBLE 4. Jale el armazón completamente hacia afuera Diagrama 4 hasta que las correderas estén acopladas encima de los botones de presión en cada esquina de cada pata. Empuje las correderas hacia arriba Corredera para que los botones encajen en su lugar. Podría ser necesario tener que mover la unidad, jalando de ella para abrirla por completo para asegurarla.
-
Page 6: Seguridad Y Cuidado
CONTINUACIÓN DE ENSAMBLE DESMONTAR 4. Retire y doble la cubierta. Retire la cubierta luego de cada uso y guárdela en el bolsillo Desenganche las tiras de velcro que aseguran la proporcionado en la bolsa de transporte. Se cubierta. recomienda para evitar pequeñas rasgaduras y roturas. -
Page 7: Montage
H-2674, H-2675, H-7230 π H-7265, H-7266, H-9105 1-800-295-5510 H-9106, H-9107, H-9108 uline.ca ABRI-SOLEIL INSTANTANÉ Un montage à deux personnes est recommandé. MONTAGE INSTALLATION Figure 1 1. En vous tenant face à votre partenaire, saisissez les pieds en coin de la structure et étirez-les tout en reculant. - Page 8 MONTAGE SUITE 4. Étirez bien la structure jusqu'à ce que les coulisseaux Figure 4 s'enclenchent au-dessus des boutons-pression se trouvant à chaque coin des pieds. Poussez les coulisseaux vers le haut pour verrouiller les boutons Coulisseau en place. Vous pourriez devoir tirer ou ouvrir l'unité jusqu'à...
-
Page 9: Sécurité Et Entretien
MONTAGE SUITE DÉMONTAGE 4. Retirez et pliez la toile. Retirez la toile après chaque utilisation et entreposez-la dans la pochette fournie Décrochez les boucles des sangles qui retiennent la sur le sac de transport. Ceci est recommandé afin toile en place. de prévenir les déchirures.
