H-9544

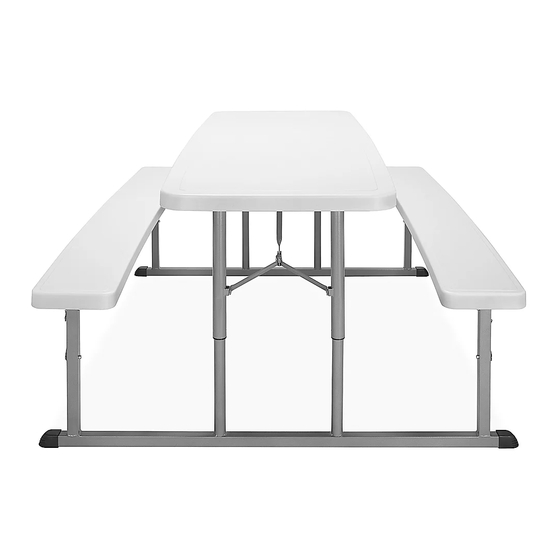

FOLDING PICNIC
TABLE
TOOLS INCLUDED
Spanner
Allen Wrench
Tabletop x 1
Bolt x 8
NOTE: Ensure all parts are present before
assembly.
1.
Insert leg frames into tabletop tubes and lock in
place using push-buttons. (See Figure 1)
Figure 1
Push-Button
PAGE 1 OF 9
1-800-295-5510
uline.com
Two Person Assembly
Recommended
PARTS
Bench x 2
Nut x 8
ASSEMBLY
2. Turn picnic table upright. (See Figure 2)
Figure 2
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Leg Frame x 2
Washer x 12
0521 IH-9544
Advertisement
Related Manuals for U-Line H-9544
Summary of Contents for U-Line H-9544
- Page 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-9544 1-800-295-5510 uline.com FOLDING PICNIC TABLE TOOLS INCLUDED Two Person Assembly Spanner Allen Wrench Recommended PARTS Tabletop x 1 Bench x 2 Leg Frame x 2 Bolt x 8...
- Page 2 ASSEMBLY CONTINUED 3. Using one bolt, two washers and one nut for each 5. Slide safety lock down toward leg to secure in leg, attach bench top to leg frame. (See Figure 3) position. (See Figure 5) Figure 3 Figure 5 4.
- Page 3 FOLDING CONTINUED 2. Turn table upside down. Release all safety locks on 3. Fasten leg frame to tabletop with hook and loop the leg braces and carefully fold in leg frames. straps. (See Figure 9) (See Figure 8) Figure 9 Figure 8 CAUTION! Leg frame might fall fast and could be dangerous while folding.
- Page 4 H-9544 800-295-5510 uline.mx MESA PLEGABLE PARA PÍCNIC - 6' HERRAMIENTA INCLUIDA Se Recomienda Armar Llave de Tuercas Llave Allen Entre Dos Personas PARTES 1 Cubierta 2 Bancas 2 Armazones de Pata 8 Pernos 8 Tuercas 12 Rondanas ENSAMBLE NOTA: Verifique que estén todas las partes 2.
- Page 5 CONTINUACIÓN DEL ENSAMBLE 3. Usando un perno, dos rondanas y una tuerca por 5. Deslice la llave de seguridad hacia la pata para cada pata, fije la cubierta de la banca al armazón fijarla en su lugar. (Vea Diagrama 5) de pata.
- Page 6 CONTINUACIÓN DE PLEGADO 2. Voltee la mesa boca abajo. Suelte todas las llaves ¡PRECAUCIÓN! El armazón de pata podría de seguridad en los soportes de patas y doble con caerse rápido y podría ser peligroso al cuidado los armazones de pata hacia adentro. doblarlo.
-
Page 7: Montage
H-9544 1-800-295-5510 uline.ca TABLE DE PIQUE-NIQUE PLIANTE OUTILS INCLUS Montage à deux Clé à ergots Clé Allen personnes recommandé PIÈCES Surface de table x 1 Banc x 2 Cadre de pied x 2 Boulon x 8 Écrou x 8 Rondelle x 12... - Page 8 MONTAGE (SUITE) 3. À l'aide d'un boulon, de deux rondelles et d'un 5. Faites glisser le verrouillage de sécurité vers le pied écrou pour chaque pied, fixez le banc aux cadres pour le bloquer en position. (Voir Figure 5) de pied. (Voir Figure 3) Figure 5 Figure 3 4.
- Page 9 REPLIEMENT (SUITE) 2. Tournez la table à l'envers. Dégagez tous les MISE EN GARDE! Le cadre de pied peut verrouillages de sécurité sur les entretoises des pieds être dangereux et il est possible qu'il chute et repliez les cadres de pied avec précaution vers soudainement au moment d'être replié.
