Préparation de la table de cuisson pour l'installation
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la table de cuisson.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.

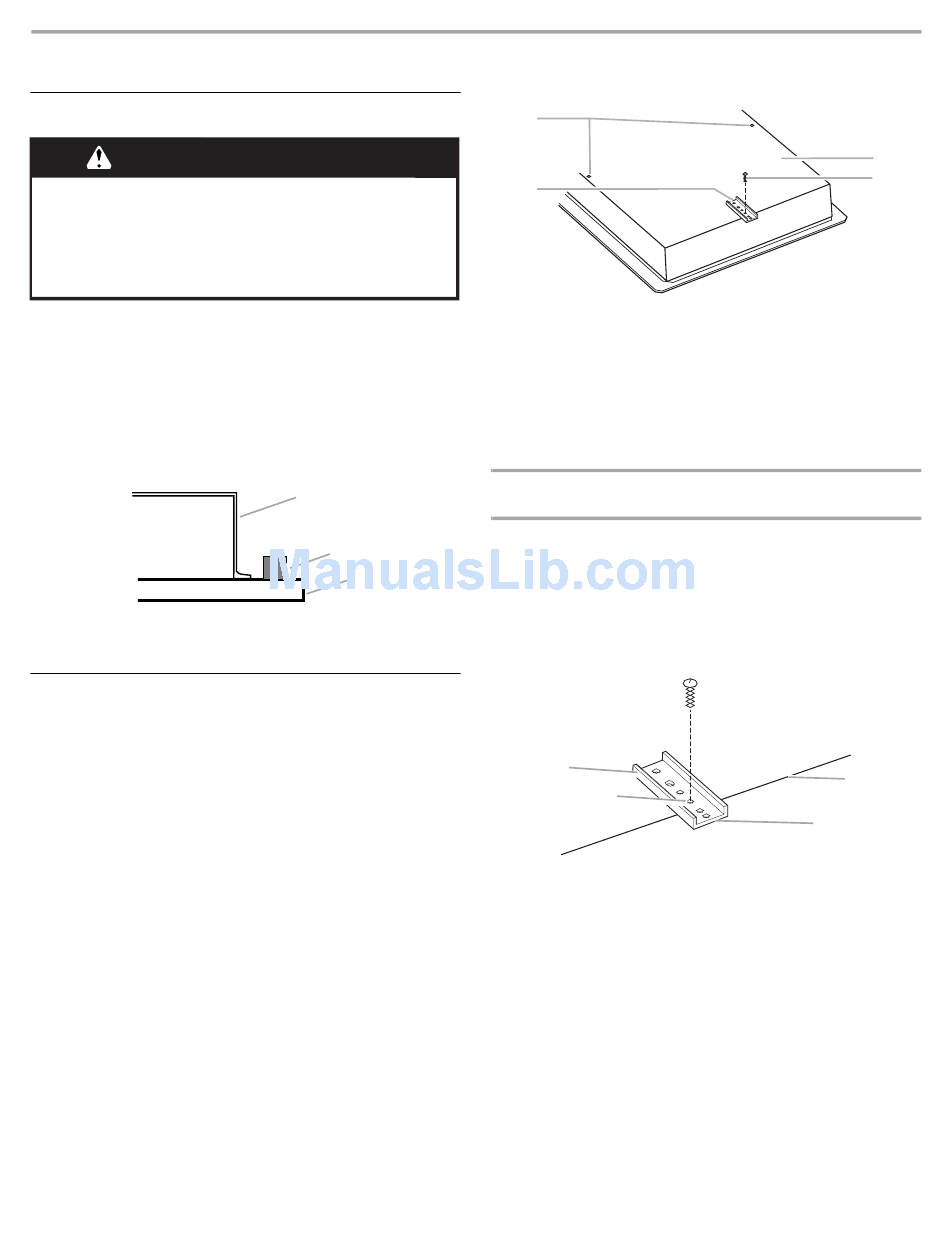

1. Déterminer l'emplacement final de la table de cuisson.
2. À l'aide de deux personnes ou plus, placer la table de
cuisson à l'envers sur une surface couverte.
3. Enlever la bande de mousse du sachet de documentation.
Retirer l'endos de la bande de mousse. Appliquer le côté
adhésif de la bande de mousse autour du fond de la table de
cuisson, en affleurement avec le rebord.
REMARQUE : La bande de mousse protège la face inférieure
du verre de la table de cuisson des débris et l'aide à reposer
à plat sur des plans de travail irréguliers.
A. Base de la table de cuisson
B. Bande de mousse
C. Verre

Installation de la table de cuisson

Style 1 : Table de cuisson sur four encastré sous comptoir
IMPORTANT : Ne pas utiliser de brides de fixation.
1. En employant au moins deux personnes, mettre la table de
cuisson à l'endroit.
2. Placer la table de cuisson dans l'ouverture.
REMARQUE : S'assurer que le bord avant de la table de
cuisson est parallèle au bord avant du plan de travail. S'il est
nécessaire de repositionner la table de cuisson, la soulever
entièrement de l'ouverture pour éviter de rayer le plan de
travail.
Style 2 : Table de cuisson sur placards
Déterminer si l'installation des placards permet le dégagement
nécessaire pour l'installation de brides de fixation aux extrémités
de la base de la table de cuisson. Il s'agit de l'emplacement
recommandé. Des brides de fixation peuvent être installées à
l'avant et à l'arrière de la partie inférieure de la base de la table de
cuisson, si nécessaire.
12

INSTRUCTIONS D'INSTALLATION

A
B
C
A
B
A. Trous de vis d'attache pour emplacement facultatif à l'avant
et à l'arrière
B. Bride de fixation (emplacements aux extrémités
recommandés)
C. Partie inférieure de la base de la table de cuisson
D. Vis d'attache
3. Les brides de fixation peuvent être installées avant ou après
le positionnement de la table de cuisson dans l'ouverture.
Procéder aux étapes suivantes selon l'option choisie.
Installation des brides avant de positionner la table de
cuisson dans l'ouverture
1. Enlever les vis d'attache pour les emplacements de brides
sélectionnés de la partie inférieure de la base de la table de
cuisson.
2. Sélectionner les trous de montage de la bride qui permettront
à la bride de dépasser suffisamment de la table de cuisson
pour l'installation des vis de fixation de 2½" (6,4 cm). Voir
"Fixation de la table de cuisson au plan de travail" pour
obtenir une illustration de l'installation de la vis de fixation.
A
B
A. Bride de fixation
B. Emplacement recommandé
de la vis de fixation
C. Emplacement de la vis de fixation
D. Partie inférieure de la base du bord
de la table de cuisson
3. Fixer les brides à la partie inférieure de la base de la table de
cuisson à l'aide des vis d'attache de bride en utilisant les
trous de montage de bride sélectionnés à l'étape 2.
4. Faire tourner les brides de façon à ce qu'elles ne dépassent
pas du bord de la base de la table de cuisson.
5. Serrer les vis juste assez pour maintenir les brides en place
lorsque la table de cuisson est positionnée dans l'ouverture.
C
D
D
C
