6. Tourner la table de cuisson, côté droit vers le haut, et la
positionner dans l'ouverture.
REMARQUE : S'assurer que le bord avant de la table de
cuisson est parallèle au bord avant du plan de travail. S'il est
nécessaire de repositionner la table de cuisson, la soulever
entièrement de l'ouverture pour éviter de rayer le plan de
travail.
7. Desserrer les vis et faire tourner les brides pour qu'elles
soient perpendiculaires au bord de la base de la table de
cuisson et qu'elles dépassent de son bord. Bien serrer les vis.
Installation des brides après avoir positionné la table de
cuisson dans l'ouverture.
1. À l'aide d'au moins deux personnes, placer la table de
cuisson dans l'encastrement.
REMARQUE : S'assurer que le bord avant de la table de
cuisson est parallèle au bord avant du plan de travail. S'il est
nécessaire de repositionner la table de cuisson, la soulever
entièrement de l'ouverture pour éviter de rayer le plan de
travail.
2. Enlever les vis d'attache pour les emplacements de brides
sélectionnés de la partie inférieure de la base de la table de
cuisson.
3. Sélectionner les trous de montage de la bride qui permettront
à la bride de dépasser suffisamment de la table de cuisson
pour l'installation des vis de fixation de 2½" (6,4 cm)

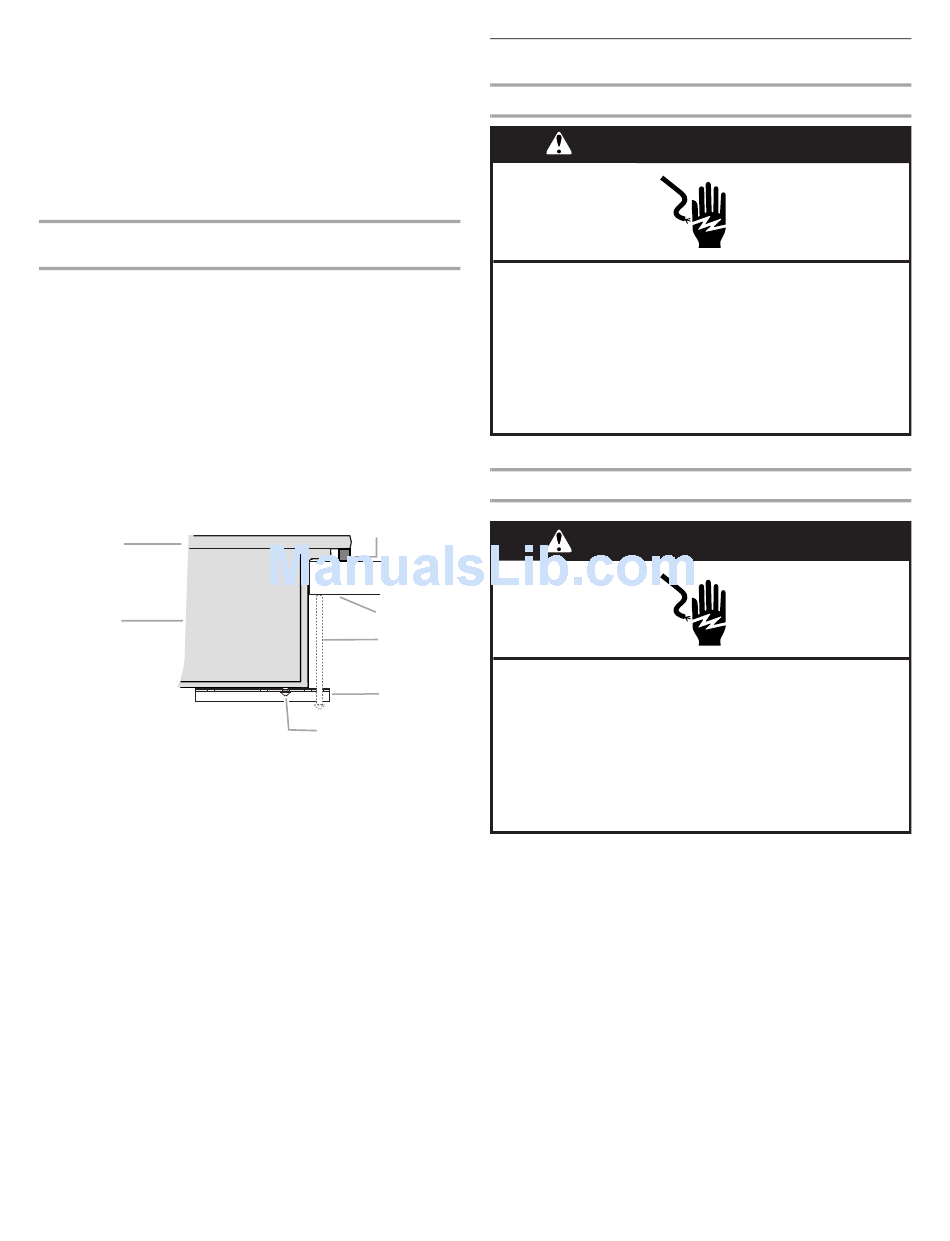

A
B
A. Table de cuisson en verre
B. Base de la table de cuisson
C. Vis d'attache
D. Bride de fixation
(dépassant suffisamment de
la base de la table de cuisson
pour permettre l'installation
des vis de fixation)
4. Fixer les brides à la partie inférieure de la base de la table de
cuisson à l'aide des vis d'attache de bride en utilisant les
trous de montage de bride sélectionnés à l'étape 3. Bien
serrer les vis.
G
F
E
D
C
E. Vis de fixation de 2½" (6,4 cm)
(à installer à la section "Fixation
de la table de cuisson au plan
de travail")
F. Plan de travail
G. Joint en mousse
Raccordement électrique
Pour le modèle de 15" (38,1 cm) seulement :
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'entreprendre le travail.
Utiliser du fil en cuivre de calibre 12.
Relier la table de cuisson à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
Pour tous les modèles sauf le modèle de 15" (38,1 cm) :
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Utiliser du fil en cuivre de calibre 8.
Relier la table de cuisson à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
Un conducteur vert ou nu de liaison à la terre est connecté au
châssis de la table de cuisson lors de la fabrication. Raccorder le
câble de la table de cuisson au boîtier de connexion à l'aide du
connecteur de conduit homologué UL ou CSA.
1. Déconnecter la source de courant électrique.
2. Enlever le couvercle du boîtier de connexion, le cas échéant.
3. Avec le connecteur de conduit (homologation UL ou CSA),
connecter le conduit de câble flexible de la table de cuisson
au boîtier de connexion.
4. Serrer les vis du connecteur de conduit, le cas échéant.
5. Voir "Tableau des options de raccordement électrique" pour
terminer l'installation correspondant à votre type de
raccordement électrique.
13
