3. Connecter le conducteur vert ou nu et le conducteur blanc de
la table de cuisson au conducteur blanc (neutre) dans le
boîtier de connexion avec les connecteurs de fils
(homologation UL).
4. Installer le couvercle du boîtier de connexion.

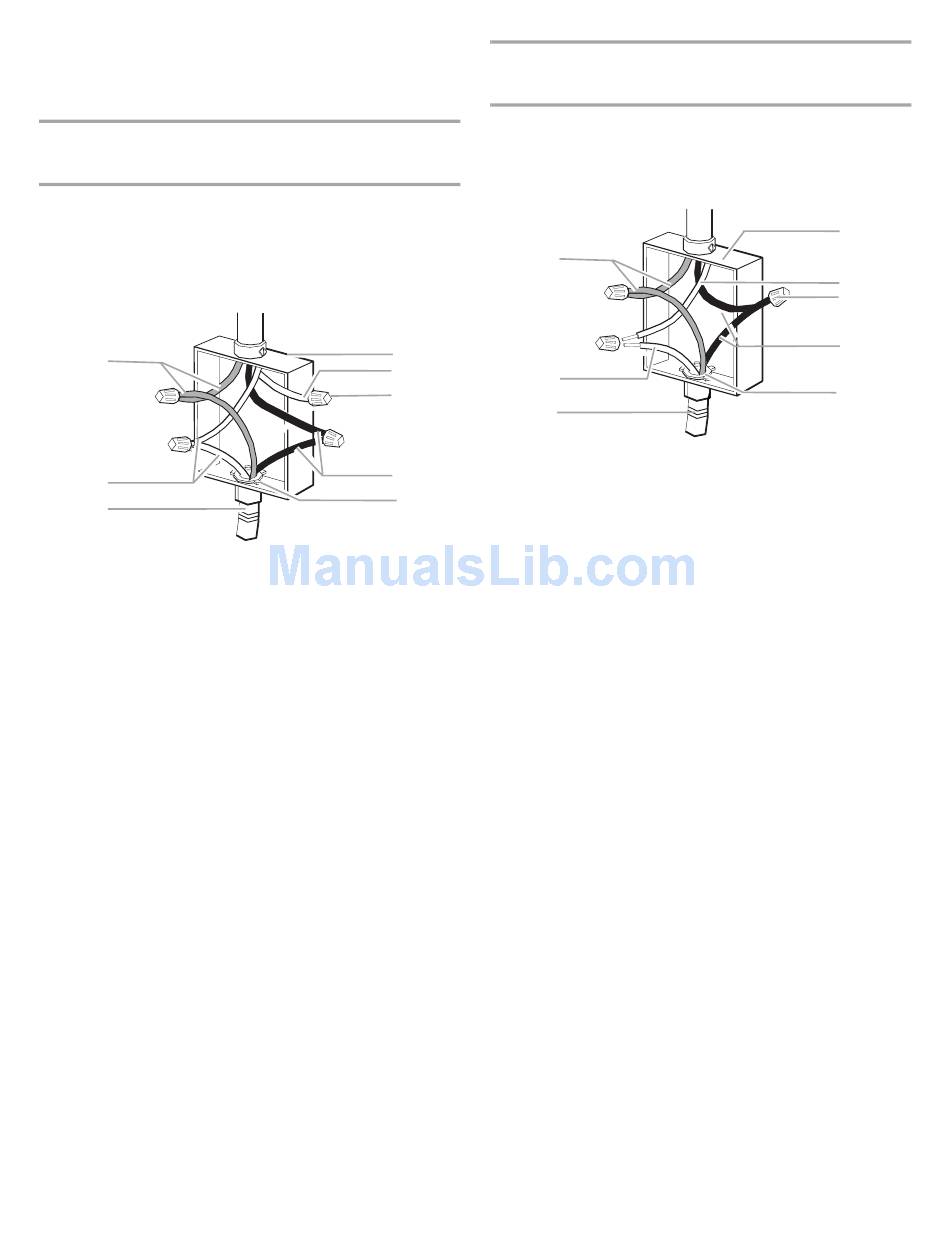

Câble à 4 conducteurs depuis le point de distribution du
domicile avec câble à 3 conducteurs depuis la table de
cuisson
IMPORTANT : Utiliser le câble à 4 conducteurs provenant du
point de distribution du domicile aux États-Unis lorsque les
codes ne permettent pas la mise à la terre par l'intermédiaire du
conducteur neutre, en cas de nouvelle installation avec
alimentation par un circuit secondaire (1996 NEC), dans les
résidences mobiles et les véhicules récréatifs, dans les nouvelles
constructions, et au Canada
A
B
C
A. Conducteurs rouges
B. Conducteur vert (ou nu) de
liaison à la terre (depuis la table
de cuisson)
C. Câble à 3 conducteurs depuis
la table de cuisson
D. Boîtier de connexion
1. Connecter ensemble les 2 conducteurs noirs avec les
connecteurs de fils (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges avec les
connecteurs de fils (homologation UL).
3. Connecter le conducteur vert ou nu de liaison à la terre du
câble de la table de cuisson avec le conducteur vert ou nu de
liaison à la terre (dans le boîtier de connexion) avec les
connecteurs de fils (homologation UL).
4. Placer un connecteur de fils (homologation UL) à l'extrémité
du conducteur blanc.
REMARQUE : Ne pas connecter le conducteur nu de liaison
à la terre au conducteur neutre (blanc) dans le boîtier de
connexion.
5. Installer le couvercle du boîtier de connexion.
.
D
E
F
G
H
E. Conducteur blanc (depuis le
point de distribution)
F. Connecteur de fil
(homologation UL)
G. Conducteurs noirs
H. Connecteur de conduit
(homologation UL ou CSA)
Câble à 3 conducteurs depuis le point de distribution du
domicile avec câble à 3 conducteurs depuis la table de
cuisson – É.-U. seulement
IMPORTANT : Utiliser le câble à 3 conducteurs depuis le point
de distribution lorsque les codes locaux en vigueur permettent le
raccordement entre le conducteur de liaison à la terre du châssis
et le conducteur neutre (blanc) du boîtier de connexion.
A
B
C
A. Conducteurs rouges
B. Câble vert ou nu depuis la table
de cuisson
C. Câble à 3 conducteurs (depuis
la table de cuisson)
D. Boîtier de connexion
1. Connecter ensemble les 2 conducteurs noirs avec les
connecteurs de fils (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges avec les
connecteurs de fils (homologation UL).
3. Connecter le conducteur vert ou nu de la table de cuisson au
conducteur blanc (neutre) dans le boîtier de connexion avec
les connecteurs de fils (homologation UL).
4. Installer le couvercle du boîtier de connexion.
D
E
F
G
H
E. Conducteur blanc (depuis le
point de distribution)
F. Connecteur de fil
(homologation UL)
G. Conducteur noir
H. Connecteur de conduit
(homologation UL ou CSA)
15
