2. Prezentarea produsului

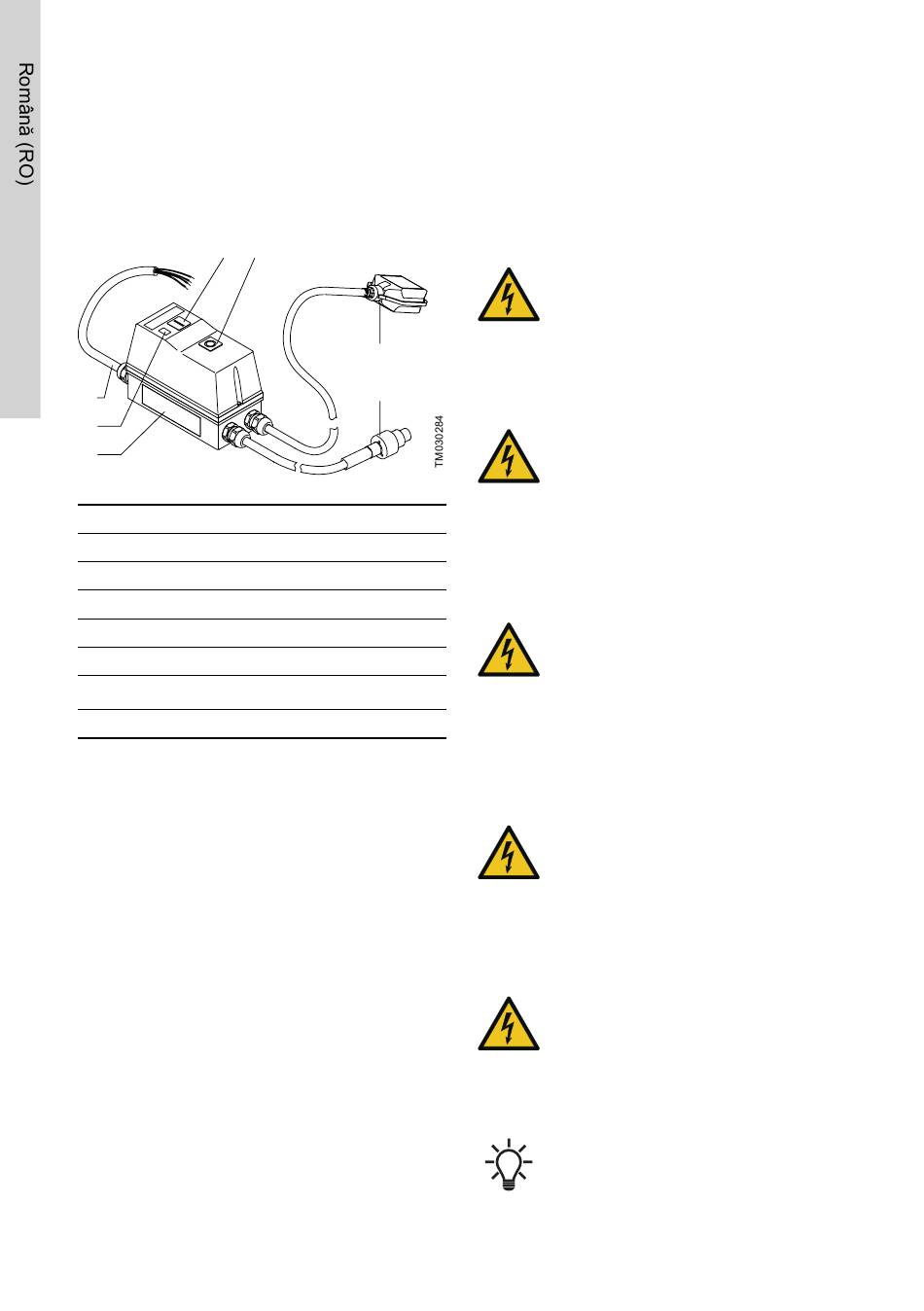

2.1 Descrierea produsului
Cutia de control este alcătuită din cabluri și un dulap
care conține diferite piese ce permit controlul pompei
conectate.
3
4
1
2
7
Poz. Descriere
1 Cablu de alimentare
2 Lumină indicatoare, exploatare
3 Buton, Start
4 Buton, Stop/Resetare
5 Întrerupător cu flotor
Cablu motor *
6
7 Placa de identificare
* Există trei tipuri de cabluri:
1) UNILIFT AP12, AP35 și AP50
2) UNILIFT AP35B și AP50B
3) UNILIFT APG.
2.2 Utilizare preconizată
Cutia de control este proiectată pentru protecția și
pornirea/oprirea următoarelor tipuri de pompe
trifazate:
• UNILIFT AP12
• UNILIFT AP35
• UNILIFT AP50
• UNILIFT AP35B
• UNILIFT AP50B
• UNILIFT APG.
96
3. Cerinţe de instalare
Pentru reglarea întrerupătorului cu flotor, consultați
instrucțiunile de instalare și utilizare pentru pompă.
4. Conexiunea electrică
5
6
AVERTIZARE
Electrocutare
Deces sau accidentare gravă
‐
Deconectați alimentarea de la rețea
înainte de a începe orice lucru la pro-
dus.Asiguraţi-vă că alimentarea cu cu-
rent a fost întreruptă şi că nu poate fi
recuplată accidental.
AVERTIZARE
Electrocutare
Deces sau accidentare gravă
‐
Instalația trebuie prevăzută cu un dis-
pozitiv de curent rezidual (RCD) cu un
curent de declanșare mai mic de 30
mA.
AVERTIZARE
Electrocutare
Deces sau accidentare gravă
‐
Asigurați-vă că fișa de conectare la re-
țea livrată cu produsul este în confor-
mitate cu reglementările locale.
‐
Fișa trebuie să aibă același sistem de
conectare la împământarea de protec-
ție (PE) ca priza. Dacă nu, utilizați un
adaptor adecvat, dacă acest lucru este
permis de reglementările locale.
AVERTIZARE
Electrocutare
Deces sau accidentare gravă
‐
Cablurile de alimentare fără fișă tre-
buie conectate la un dispozitiv de între-
rupere a alimentării încorporat în ca-
blajul fix, conform reglementărilor loca-
le privind cablajul.
ATENŢIE
Electrocutare
Accidentare ușoară sau moderată
‐
Verificați dacă tensiunea și frecvența
de rețea indicate pe plăcuța de identifi-
care a pompei corespund cu sursa de
energie electrică cu care va fi utilizată
aceasta.
Cutia de control trebuie conectată la un în-
trerupător principal extern. Dacă pompa nu
este instalată aproape de întrerupătorul
principal, acesta trebuie să fie de tip bloca-
bil.
