Falltech 7408 User Instruction Manual page 13

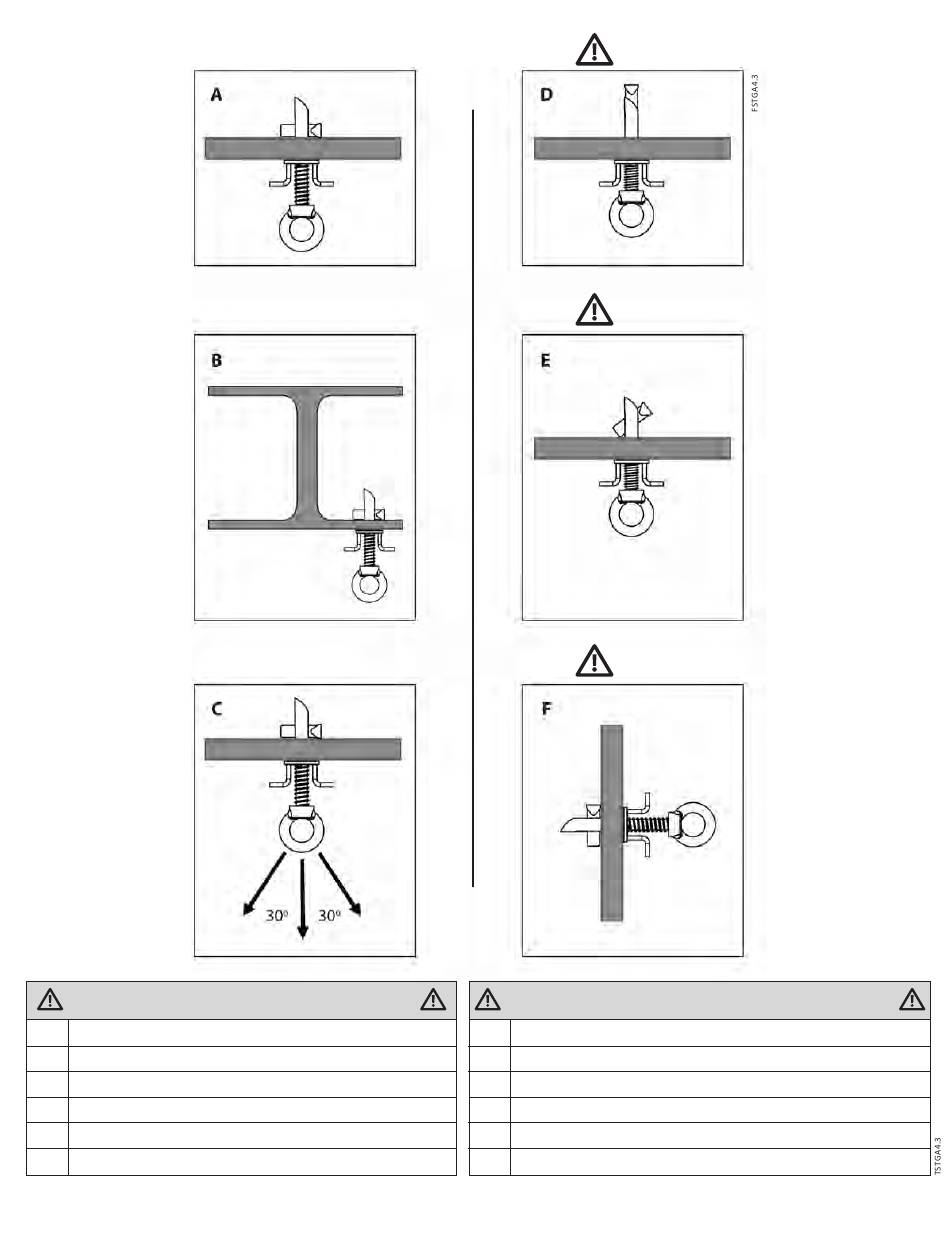

Figure 4: Correct and Incorrect Use for Fall Arrest
A
Correct- Toggle Bar Released and Locked
B
Correct- Through I-Beam Flange
C
Correct- Tension Load 30° each side of center
D
Incorrect- Toggle Bar Not Released
E
Incorrect- Toggle Bar Partially Engaged
F
Incorrect- Horizontal Installation Not Allowed
CORRECT
CORRECT
CORRECT
INCORRECT
INCORRECT
INCORRECT
Figura 4: Uso correcto e incorrecto para detención de caídas
A
Correcto: barra giratoria liberada y bloqueada
B
Correcto: a través de reborde de perfil doble "T"
C
Correcto: carga de tensión 30° a cada lado del centro
D
Incorrecto: barra giratoria no liberada
E
Incorrecto: barra giratoria parcialmente engranada
F
Incorrecto: instalación horizontal no permitida
13
APPENDIX A
09112014
