Sime SMART PLUS Installation And Use Manual page 8

m AVVERTENZA
I collegamenti elettrici devono essere rea-
lizzati secondo lo schema elettrico fornito
dal costruttore della caldaia e sono a cura
dell'installatore.

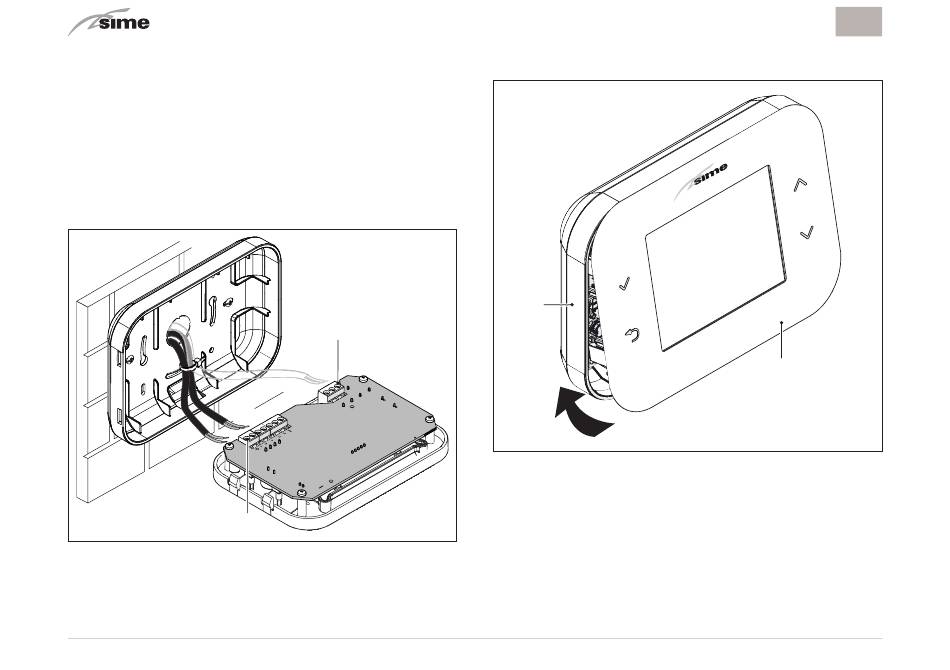

– Collegare alla morsettiera (6) il cavo (A) dell'alimentatore,
(fornito a corredo), e il collegamento CR della caldaia SIME
– Collegare al contatto Relè (7) la valvola/circolatore di zona VZ
(se presente)
A
8
7
VZ
CR
6
– Rimontare l'interfaccia Utente (3) sulla basetta (2) aggan-
ciandole correttamente con la linguetta (1)
2
m AVVERTENZA
Fare in modo che non ci siano eccedenze di ca-
vetto tra la basetta (2) e l'interfaccia utente (3).
IT
3
