取扱説明書
高粘度用スプレーガン
HＷ－２００１
この取扱説明書に示された警告事項および注意事項は必ず守ってください。
使用時に不用意に塗料が噴出したり、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。
印付きの下記マークは、安全上、特に重要な項目ですので、必ずお守りください。
警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。
注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定される
ことを示します。
この記号は、機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい内容
を示しています。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。
国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則、規定と
して守るべき事項に従ってください。
用途
このスプレーガンは内部混合方式で、主としてクリヤー、バインダー、シーラー、砂壁塗料、多彩模様塗料等の吹付けに使用されます。
重要仕様
最高使用圧力 ０．４９ＭＰａ {５．０kgf/c ㎡ }
７８ . ３ ｄＢ（Ａ）
騒音値
条 吹付条件 推奨使用条件
件
測定位置 スプレーガンより後方へ１m 地面より高さ 1.6m
使用温度範囲 雰囲気温度５℃～４０℃ 流体温度５℃～４３℃（液体、気体）
主要仕様
塗 料
供 給
形 式
方 式
HW-2001-25
ｺﾝﾃﾅ
圧送式
HW-2001-30
※ 1
吹付空気圧力は、引金を引き空気を流した時のスプレーガンの入口部の圧力です。
※ 2
パタン開きは塗料の粘度や性質及び吹付空気圧力により異なりますので、空気キャップ選定時の目安としてください。

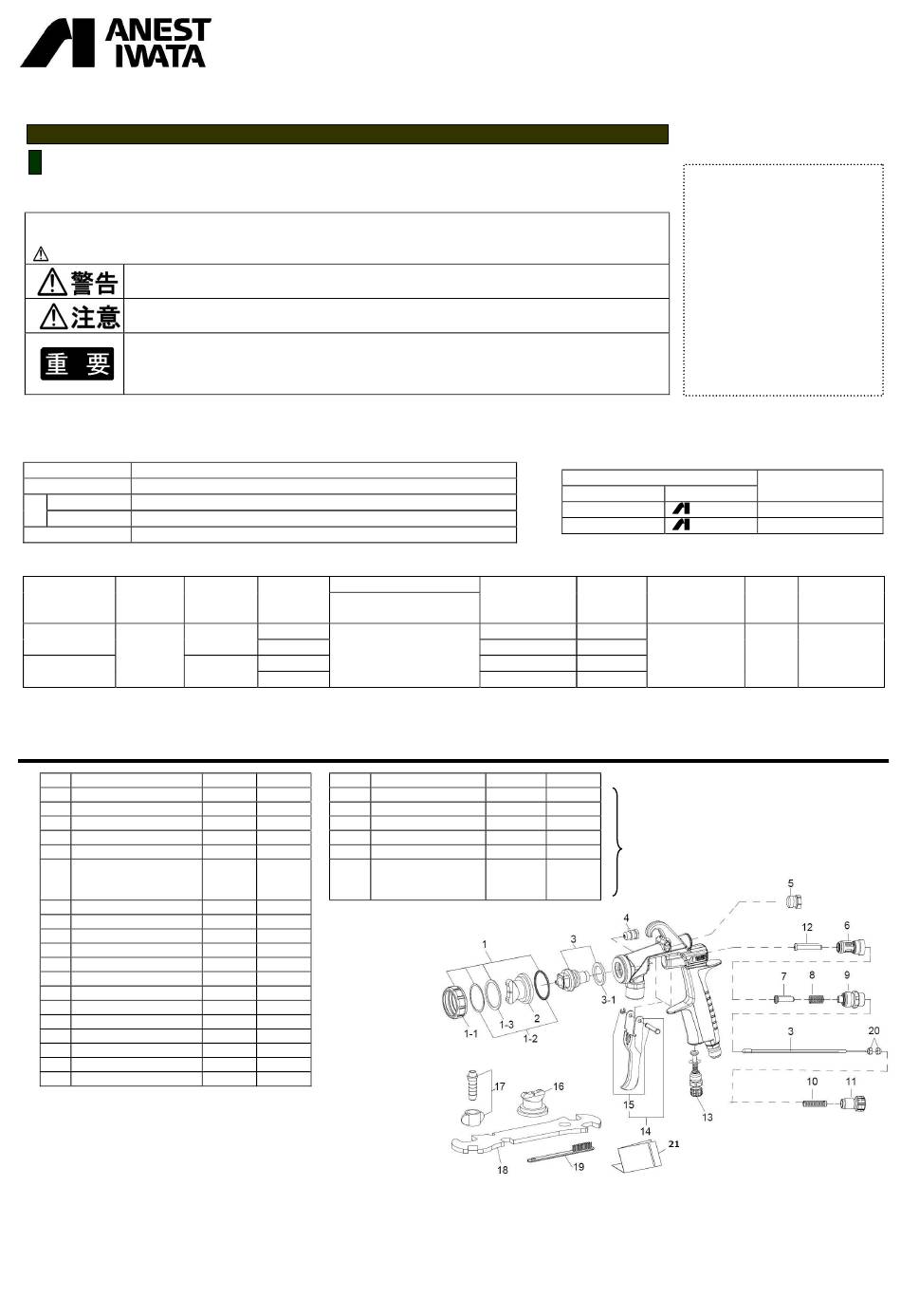

■ 部品名称
№ 品名
１ カバー ASSY
１-１
キャップカバー
１-２
◆
キャップパッキン
１-３
キャップ押し
２
空気キャップ（２５Ｗ）
ノズルニードルセット
◆
３
・塗料ノズル
・ニードル弁セット
◆ 3-1
ノズルパッキン
4
◆
ニードル弁パッキンセット
5
プラグ
6 空気弁シート ASSY
◆ 7
空気弁
8
空気弁ばね
9 塗料調節ガイド ASSY
１0
ニードル弁ばね ASSY
１1
塗料調節つまみ
１2
空気弁棒
１3
空気量調節装置
１4 引金 ASSY
１5
引金止め軸
◆
印部の部品は消耗品です。
◎ 砂壁塗料には耐摩耗性のある空気キャップ「１０Ｚ」、「２５Ｚ」をご用命ください。
◎ 部品御注文の際は、スプレーガン形式、空気キャップ ASSY 、塗料ノズル、
ニードル弁 ASSY の刻印、及び上記Ｎｏ．品名を御指定ください。
◎ 塗料ノズル、ニードル弁 ASSY は個別での販売はいたしません。各部品を交換する場合は、
個別に交換せずノズルニードル ASSY の組み合わせで交換してください。
◎ 開封時、破損や欠品がないことを確認してください。
◎ ＰＣ－１９Ｂコンテナは別売りです。
◎ 欠品、輸送上の損傷がある場合は危険防止のため使用せず、お買い求めになった販売店又は当社支店・営業所・サービス会社までご連絡ください。
（国内販売用）
The English version is printed on the back page.
塗料ﾉｽﾞﾙ 適用空気 推奨使用条件
口径 ｷｬｯﾌﾟ ※ 1 吹付空気圧力
φ mm
25W
2.5
10W
25W
3.0
10W
№
HW-2001-25 HW-2001-30
１ １ １6
１ １ １7
１ １ 18
１ １ 19
１ １ ２0
１ １ ２0
１ １
１ １
１ １
１ １
１ １
１ １
１ １
１ １
１ １
１ １
１ １
１ １
１ １
※2
ﾊﾟﾀﾝ開き
mm
MPa {kgf/c ㎡}
250～400
※2
100～250
0.29｛3.0｝
250～400
※2
100～250
品名
HW-2001-25 HW-2001-30
１
空気キャップ（１０Ｗ）
１
ホース継手
１
スパナ
１
掃除用ブラシ
0
ニードル弁ばね受け
取扱説明書 ( 本書 ) 1
－１ －
この取扱説明書は、安全にご使用
いただくために重要な警告、注意
事項および取扱い方法について記
載しています。
この取扱説明書で扱われている機
器は、塗装業務用途の商品です。
他の用途には使用しないでくださ
い。
正しい取扱指導を受けられ、機械
の操作方法を理解された方以外の
人は、使用しないでください。
ご使用前に、必ずお読みになり、
十分理解してからご使用ください。
本書はすぐに確認できる場所に大
切に保管してください。
ノズル・ニードルセットの組合せ
塗料ノズル
口径φ mm 表示
φ 2.5 / 2001/25
φ 3.0 / 2001/30
空 気
接続
使用量
口径
l/min
170
G1/4(空気)
100
170
M16x1(塗料)
100
１
１
１
１
付属品
2
１
ﾆｰﾄﾞﾙ弁ｾｯﾄ
表示
2001-1
2001-2
質量 適用
g ｺﾝﾃﾅ
PC-19B
410
(別売)
