Monteringsanvisning
Connect 511 50 dorndjup, slutbleck 1489
Urtagsinstruktion
1.

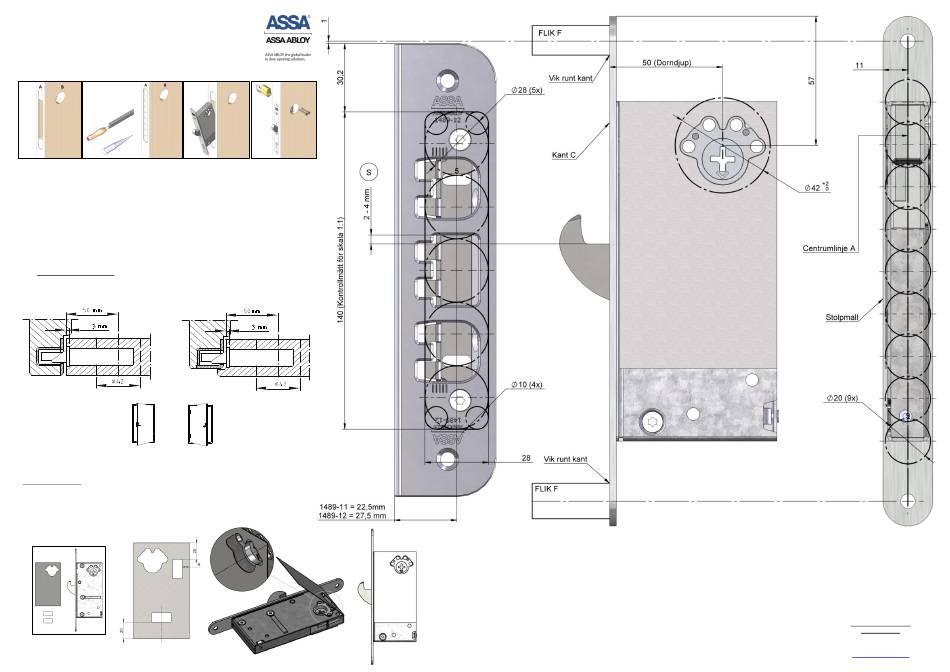

Markera ut centrumlinje A (stolpe) när låshusets position i dörren har bestämts.
2.
Placera mallen med kant C mot dörrens framkant så att B kan märkas ut.
3.
Markera skruvhålen för stolpen där centrumlinje A och mallinje "Flik F" korsas.
4.
Borra enligt stolpmall med en ø20mm träborr. 78mm för dorndjup 50 (lägg till 10mm när
micro/ellås används). Hugg med stämjärn rent i hålet så att låshuset lätt går in.
5.
Borra genom dörren med en ø42mm borr för cylinderhålet (B )
6.
Hugg med stämjärn ut för låsstolpen - 3mm djupt. Stolpens bredd är 22mm.
7.
Placera mallen för slutblecket enligt ritning. Se till att måttet S är 2-4 mm. Borra hål enligt
mall Ø28mm samt Ø 10, 26 mm djupa för 1489-X. Hugg rent med stämjärn så att slutblecket
går i urtaget. Hugg med stämjärn ur ytterkonturen. 4 mm djupt för 1489. Förborra fästhålen för
skruvarna (4st ø3mm borr 1489). Rekommenderad skruv: 1489 4st TFX 5,0x40mm.
_________________________________________________________________________
Placering av låshus i dörrblad
Ofalsad dörr – använd plant slutbleck
Överfalsad dörr – använd vinkelslutbleck
Assa rekommenderar 3 mm mellan låsstolpe & slutbleck.
Gångjärn till höger = Högerlås
Gångjärn till vänster = Vänsterlås
Borrskyddsinstruktion
1.
Sätt dit två fästkuddar på borrskyddsplåtens baksida
2.
Fäst plåten mot låshusets utsida. Vinkla ned enligt bild
3.
Kontrollera att plåten sitter fast
1
2
3
Skala 1:1. Storleken kan ändras vid
kopiering. Assa tar inget ansvar för
kopierad monteringsanvisning.
OBS!
Öppna inte låset. Vid
bruten försegling av
låsets täckplåt upphör
garantin för produkten
att gälla.
Underhåll säkrar
funktionen
Se detaljerad info på
www.assa.se
