Los trituradores TRAPP salen de fábrica con las

cuchillas templadas.
El afilado de las cuchillas debe ocurrir cuando se

note que el filo de corte (arista) esté gasto.
Siempre al afilar, tome cuidado de retirar la misma

cantidad de material en cada cuchilla, para no
perjudicar el balance del conjunto del eje y causar
consecuentemente, vibraciones.
Las cuchillas deberán ser sustituidas siempre que no

posibiliten más un perfecto afilado.
Para realizar el afilado, proceda conforme descripto

como sigue:

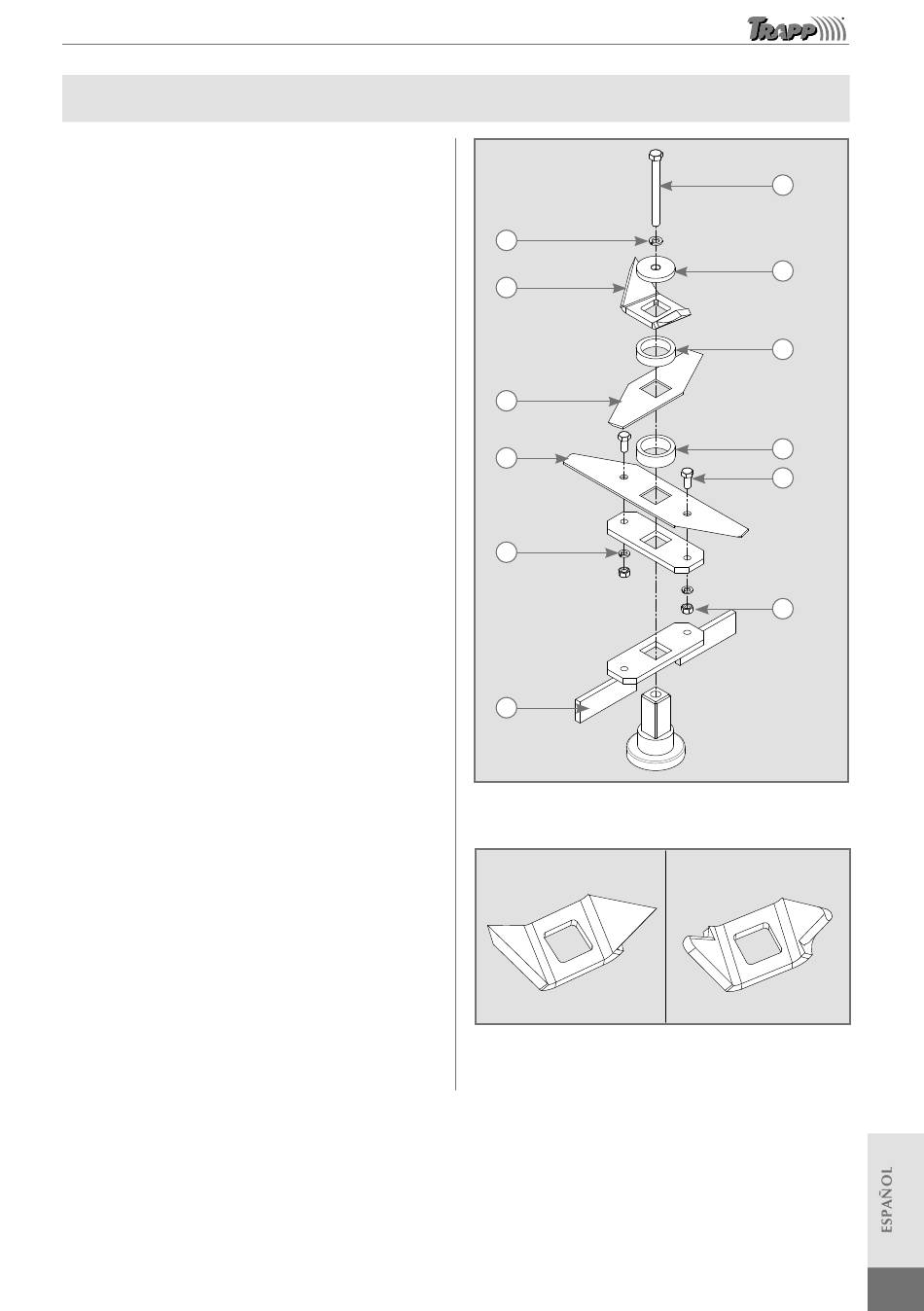

1. Retire el tornillo (1), la arandela de presión
(2), la arandela plana (3) y la cuchilla superior
(4).
2. Después, retire el separador de 12 mm (5), y
la cuchilla inferior (6).
3. A continuación, retire el separador de
16 mm (7), los tornillos hexagonales (8), la
arandela de presión (9), la tuerca (10) y la
cuchilla inferior (11).
4. Compruebe la alineación del arrastrador (12)
antes de finalizar el montaje del conjunto de
cuchillas, de ser necesario, realice la
alineación de los arrastradores para evitar una
vibración excesiva del conjunto de corte.
5. Realice el montaje de las cuchillas en el
mismo sentido y posición indicado en el
grabado para garantizar el funcionamiento
del conjunto de corte, el montaje incorrecto
de las láminas puede dañar el equipo y
producir la pérdida de la garantía.
Antes de encender la máquina, después de montar

las láminas, gire manualmente el conjunto de corte y
compruebe si este no choca en ninguna parte del
triturador. Si al encender el triturador percibe una
vibración excesiva, compruebe la etapa de montaje
de las láminas, si aun así tiene dificultades, consulte
a un Asistente Técnico TRAPP.

Mantenimiento de las Cuchillas

2
4
6
11
9
12
Observación: Las cuchillas deben remplazarse cuando la
zona afilada avanza un 20% de la zona de corte.
Faca A ada
Cuchilla afilada
Faca A ada
Imagen meramente ilustrativa.
1
3
5
7
8
10
Imagen
meramente ilustrativa
Faca Gasta
Cuchilla gastada
Faca Gasta
11
