- Page 1 HE AT TR ANSFER TECHNOLOGIES User guide Manuel utilisateur Guía del usuario Benutzerhandbuch ENGLISH FRANÇAIS ESPAÑOL DEUTSCH LM / LE V3 SERIES...
-
Page 3: Table Of Contents
CONSEJOS DE INTERVENCIÓN RÁPIDA ����������������������������������������������������������������������������������44 GARANTIEBESTIMMUNGEN ��������������������������������������������������������������������������������������������������������������46 TECHNISCHE DATEN ������������������������������������������������������������������������������������������������������������������������������ 47 ALLGEMEINES ���������������������������������������������������������������������������������������������������������������������������������������������48 SICHERHEIT ��������������������������������������������������������������������������������������������������������������������������������������������������49 VERWENDUNG ������������������������������������������������������������������������������������������������������������������������������������������ 50 SMART TOUCH ® BEDIENDISPLAY �����������������������������������������������������������������������������������������������53 WARTUNG �������������������������������������������������������������������������������������������������������������������������������������������������������57 RATSCHLÄGE FÜR SCHNELLE EINGRIFFE������������������������������������������������������������������������������ 58 SPARE PARTS �����������������������������������������������������������������������������������������������������������������������������������������������60 WIRING DIAGRAM ������������������������������������������������������������������������������������������������������������������������������������� 61 MAINTENANCE LOG ������������������������������������������������������������������������������������������������������������������������������� 62 www.sefa.fr... -
Page 4: Warranty Terms
- tightening of pipes, hoses, etc. Any traces of detergent oil in the air system of pneumatic machines shall invalidate the aforementioned warranty terms. Quote the machine reference and serial number when making technical enquiries or ordering spare parts. www.sefa.fr... -
Page 5: Technical Data
User guide - SEFA LM / LE V3 Series TECHNICAL DATA Technical data Weight in working order 15 kg Height 636 mm Depth 533 mm Width 213 mm Platen size 130x130 mm Power supply 220/240 V single phase + ground 50/60 Hz... -

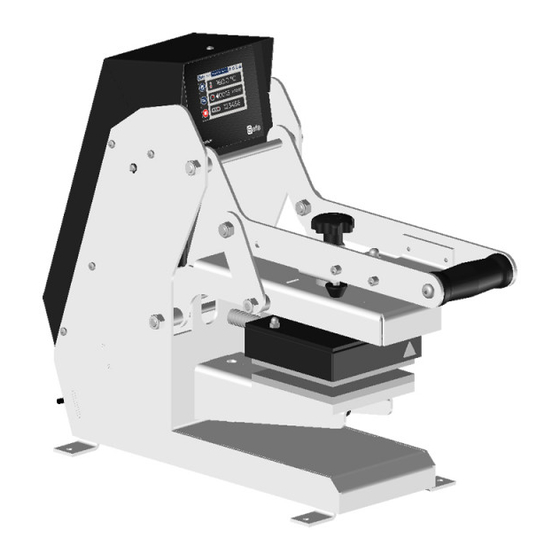

Page 6: Overview
L 233-5 of the French labour code. It has been de- signed for use by a single operator positioned in front of the machine. Touch screen controller Pressure adjustment wheel Operating handle Heat platen Silicone foam Lower platen www.sefa.fr... -
Page 7: Safety
The factory-installed pneumatic, electrical and mechanical settings programmed by our technicians and the safety fea- tures must not be altered under any circumstances. SEFA accepts no liability for pro- blems that may be caused by the machine if such alterations are made. -
Page 8: Operation
Press the switch at the back of the arm to «1». The control panel page will be displayed on the touch screen. This machine must be used by qualified personnel. Switching on the machine turns on the temperature control, electronic board and electrical power supplies. www.sefa.fr... - Page 9 User guide - SEFA LM / LE V3 Series c� Setting the height of the heat platen The pressure applied by the heat platen can be altered to suit operator requirements. The heat platen can also be lifted all the way up to leave a gap between the two platens (maximum distance: 20 mm).
- Page 10 The buzzer will sound when the timer has finished to indicate that the platen is about to lift open, The heat platen will lift open automatically (LE) or have to be lifted by hand (LM) Repeat from step 2 www.sefa.fr...
-
Page 11: Smart Touch ® Control Screen
User guide - SEFA LM / LE V3 Series SMART TOUCH ® CONTROL SCREEN 190°C 25°C Recipes (d) Temperature - current & setpoint (b) RIGID 1:00 Pressing time (a) 0:30 Settings (e) 001502 Counter (c) Stop cycle a� Pressing time Press here to set the machine’s pressing time. - Page 12 Settings Press icon (e) in the main menu to go to the machine set- tings. There are 6 available options. The gear wheel button lets you change the machine’s tech- nical aspects. www.sefa.fr...
- Page 13 User guide - SEFA LM / LE V3 Series Lets you choose whether the machine emits a sound each time the touch screen is used. Lets you enable or disable an alarm when the pressing time is complete. Lets you choose the unit of temperature : Celsius or Fahrenheit.
- Page 14 Contact your stockist. Blocks first cycle start request. Permits Alarm 13: Temperature not cycle start at second request (forced start reached. despite setpoint not being reached). Press the red/orange area to clear the fault. www.sefa.fr...
-
Page 15: Servicing
- For other parts, contact your stockist to determine whether they need to be renewed or repaired. b� Maintenance SEFA heat presses are practically maintenance-free. Follow the preventive mainte- nance instructions below to ensure trouble-free operation: Do not heat items that could perish or score the silicone pad or damage the heat platen’s teflon coating. -
Page 16: Troubleshooting Tips
Problem with the probe or the tempe- Check the on-screen messages rature control and contact your stockist The timer is not counting The limit switch is not activated Check whether the limit switch is down touching the arm stop www.sefa.fr... - Page 17 Manuel utilisateur - SEFA LM / LE V3 Series www.sefa.fr...
-
Page 18: Conditions De Garantie
Pour les machines pneumatiques, toutes traces d’huile détergen- te dans le circuit pneumatique inhibent les conditions de garanties précédemment citées. Pour tout renseignement technique ou commande de pièces détachées, donner la référence de la machine ainsi que son numéro de série. www.sefa.fr... -
Page 19: Caracteristiques
Manuel utilisateur - SEFA LM / LE V3 Series CARACTERISTIQUES Caractéristiques Poids en ordre de marche 15 kg Hauteur 636 mm Profondeur 533 mm Largeur 213 mm Dimensions du plateau 130x130 mm Alimentation électrique 220/240 V single phase + ground 50/60 Hz... -
Page 20: Generalites
L 233-5 du code du travail, pour assurer la sécurité de l’utili- sateur. Cette presse a été conçue pour un opérateur travaillant face à la machine. Écran tactile Volant de réglage pression Poignée de serrage Plateau chauffant Mousse en silicone Plateau inférieur www.sefa.fr... -
Page 21: Securité
Les réglages (pneumatiques, électriques et mécaniques) effectués par nos techniciens en atelier ainsi que les sécurités implantées sur la machine ne doivent en aucun cas être modifiés. Sinon, la société SEFA se dégagera de toutes responsabilités sur d’éventuels problèmes liés à la dite machine. -
Page 22: Utilisation
Positionner le bouton à l’arrière de la potence sur « 1 ». L’écran tactile affichera la page du panneau de contrôle. Cette machine doit être utilisée par du personnel qualifié. Lors de la mise sous tension, la régulation de température, la carte électronique et les alimentations électriques sont sous tension. www.sefa.fr... - Page 23 Manuel utilisateur - SEFA LM / LE V3 Series c� Réglage de la hauteur du plateau chauffant La pression exercée par le plateau chauffant peut être modifiée suivant le besoin de l’utilisateur. Il est également possible de laisser un espace entre les deux plateaux en rehaussant complètement le plateau chauffant (espace maximum :20mm).
- Page 24 Lorsque le plateau est en contact avec l’article, la minuterie commence son décompte En fin de décompte, un buzzer annonce la remontée imminente du plateau, Le plateau chauffant remonte automatiquement (LE) ou manuellement (LM) Recommencer l’opération à partir du n° 2 www.sefa.fr...
-
Page 25: Écran De Controle Smart Touch
Manuel utilisateur - SEFA LM / LE V3 Series ÉCRAN DE CONTROLE SMART TOUCH ® 190°C 25°C Recettes (d) Temperature - actuelle et consigne (b) RIGID 1:00 Temps de pressage (a) 0:30 Réglages (e) 001502 Compteur (c) Arrêt du cycle a�... - Page 26 été enregistrés dans la recette. e� Réglages Dans le menu principal, appuyez sur l’icône (e) pour entrer dans les réglages de la machine. 6 possibilités apparaissent. Le bouton de la roue crantée permet de modifier les aspects techniques de la machine. www.sefa.fr...
- Page 27 Manuel utilisateur - SEFA LM / LE V3 Series Permet de choisir si la machine produit un son à chaque fois que l’on touche l’écran tactile. Permet d’activer on non une alarme lorsque le temps de pressage arrive à terme.
- Page 28 Contacter votre revendeur. Température en cours de montée ou des- Alarme 13 : Température non cente déclenche avant + ou – 30°C maxi atteinte. autour de la consigne. Appuyez sur la zone rouge / orange pour effacer le défaut. www.sefa.fr...
-
Page 29: Maintenance
Entretien Les presses à chaud SEFA ne nécessitent pratiquement pas d’entretien. Pour vous as- surer un bon fonctionnement, suivre les consignes préventives indiquées ci-dessous : Ne pas chauffer d’objets qui pourraient détériorer voire couper le tapis silicone ou abîmer le revêtement en téflon du plateau chauffant. -
Page 30: Conseils D'intervention Rapides
Voir les messages affichés sur lation de tempêrature l’écran et prendre contact avec votre revendeur minuterie dé- Le fin de course n’est pas activé Vérifier si le fin de course est en compte pas contact avec la butée du bras www.sefa.fr... - Page 31 Guía del usuario - SEFA LM / LE V3 Series www.sefa.fr...
-
Page 32: Condiciones De Garantía
En el caso de las máquinas neumáticas, cualquier rastro de aceite de- tergente en el circuito neumático inhibe las condiciones de garantía mencionadas anteriormente. Para cualquier información técnica o pedido de piezas de recambio, indique la referencia de la máquina y su número de serie. www.sefa.fr... -
Page 33: Características
Guía del usuario - SEFA LM / LE V3 Series CARACTERÍSTICAS Características Peso en funcionamiento 15 kg Altura 636 mm Profundidad 533 mm Anchura 213 mm Dimensiones de la placa 130x130 mm Alimentación eléctrica 220/240 V single phase + ground 50/60 Hz... -
Page 34: Aspectos Generales
L 233-5 del código del trabajo, para garantizar la seguridad del usuario. Esta prensa ha sido diseñada para que un operario trabaje frente a la máquina. í Pantalla tact Volante de ajuste presión Manija de apriete Placa térmica Espuma de silicona Placa inferior www.sefa.fr... -
Page 35: Seguridad
Los ajustes (neumáticos, eléctricos y mecánicos) realizados por nuestros té- cnicos en el taller, así como los dispositivos de seguridad instalados en la máquina, no deben modificarse en ningún caso. De lo contrario, la sociedad SEFA no se hará res- ponsable de ningún problema relacionado con la máquina. -
Page 36: Utilización
Ponga el botón en la parte posterior del soporte en «1». La pantalla táctil mostrará la página del panel de control. Esta máquina debe ser manejada por personal cualificado. Cuando se enciende la alimentación, el control de temperatu- ra, la tarjeta electrónica y las fuentes de alimentación reciben energía. www.sefa.fr... - Page 37 Guía del usuario - SEFA LM / LE V3 Series c� Ajuste de la altura de la placa térmica La presión ejercida por la placa térmica puede modificarse en función de las necesi- dades del usuario. También es posible dejar un espacio entre las dos placas subiendo completamente la placa térmica (espacio máximo: 20 mm).
- Page 38 Cuando la placa está en contacto con el artículo, el temporizador se pone en marcha, Al final de la cuenta atrás, un zumbador anuncia el regreso inminente de la placa, La placa térmica sube automáticamente (LE) o manualmente (LM) Volver a comenzar la operación a partir del nº 2. www.sefa.fr...
-
Page 39: Pantalla De Control Smart Touch
Guía del usuario - SEFA LM / LE V3 Series PANTALLA DE CONTROL SMART TOUCH ® 190°C 25°C Fórmulas (d) Temperatura actual y de consigna (b) RIGID 1:00 Tiempos de planchado (a) 0:30 Ajustes (e) 001502 Contador de pieza (c) Parada del ciclo a�... - Page 40 Ajustes En el menú principal, pulse el icono (e) para acceder a los ajustes de la máquina. Aparecen 6 posibilidades. El botón de la rueda dentada permite cambiar los aspectos técnicos de la máquina. www.sefa.fr...
- Page 41 Guía del usuario - SEFA LM / LE V3 Series Permite elegir si la máquina produce un sonido cada vez que se toca la pantalla táctil. Permite activar o no una alarma cuando se va a terminar el tiempo de planchado.
- Page 42 Póngase en contacto con su minorista. Durante la subida o bajada la temperatura Alarma 13: Temperatura no se dispara antes de + o - 30°C como máximo alcanzada alrededor de la consigna. Pulse la zona roja/naranja para subsanar el fallo. www.sefa.fr...
-
Page 43: Mantenimiento
- Para otras piezas, póngase en contacto con su distribuidor para evaluar su sustitución o reparación. b� Mantenimiento Las prensas térmicas SEFA no necesitan prácticamente mantenimiento. Para estar se- guro de que el funcionamiento sea correcto, siga las instrucciones preventivas que se indican a continuación: No caliente objetos que puedan dañar o cortar el tapete de silicona o dañar el revesti-... -
Page 44: Consejos De Intervención Rápida
El temporizador no tiene El fin de carrera no está activado Compruebe si el fin de la carrera cuenta atrás está en contacto con el tope del brazo www.sefa.fr... - Page 45 Benutzerhandbuch - SEFA LM / LE V3 Series www.sefa.fr...
-
Page 46: Garantiebestimmungen
Bedienungsanleitung genannt sind, wie: - Zwischeneinstellungen, - Nachziehen von Leitungsanschlüssen usw. Bei pneumatischen Geräten wird nach Auffinden jeglicher Spuren waschaktiven Öls im Pneumatikkreis die oben genannte Garantie nichtig. Bei technischen Anfragen oder Ersatzteilbestellungen immer die Referenz-Nummer und die Seriennummer des Geräts angeben. www.sefa.fr... -
Page 47: Technische Daten
Benutzerhandbuch - SEFA LM / LE V3 Series TECHNISCHE DATEN Technische Daten Gewicht in Betriebszustand 15 kg Höhe 636 mm Tiefe 533 mm Breite 213 mm Größe der Platte 130x130 mm Spannungsversorgung 220/240 V single phase + ground 50/60 Hz... -
Page 48: Allgemeines
ALLGEMEINES Diese Thermotransferpresse wurde für intensive Produktion ausgelegt. Sie entspricht Artikel L 233-5 der französischen Arbeitsgesetzgebung zur Gewährleistung der Si- cherheit des Benutzers. Sie ist für einen ihr gegenüber arbeitenden Bediener vorgesehen. Bedienfeld Druckeinstellrad Anpressgriff Heizplatte Silikonschaum Unteren Platte www.sefa.fr... -
Page 49: Sicherheit
Einstellungen und die auf der Presse eingebauten Sicherheitsvorrichtungen dürfen auf keinen Fall geändert werden. Bei Zuwiderhandlung verweigert die Firma SEFA jegliche Verantwortung für eventuelle mit der Presse verbundene Probleme. DIESES GERÄT IST ZUR VERWENDUNG DURCH EINEN EINZIGEN BENUTZER VORGESEHEN a�... -
Page 50: Verwendung
Den Schalter auf der Rückseite des Auslegerarms auf « 1 » stellen. Auf dem Touchscreen kommt das Bedienfeld zur Anzeige. Dieses Gerät muss von qualifiziertem Personal benutzt wer- den. Bei der Einschaltung sind die Temperaturreglung, die Elektro- nikkarte und die Stromversorgungen in Betrieb. www.sefa.fr... - Page 51 Benutzerhandbuch - SEFA LM / LE V3 Series c� Einstellen der Höhe der Heizplatte Der von der Heizplatte ausgeübte Druck kann den Anforderungen des Benutzers gemäß geändert werden. Es ist auch möglich, durch vollständiges Anheben der Heizplatte einen Zwischenraum zwischen den Platten zu lassen (maximaler Abstand: 20 mm).
- Page 52 Sobald die Platte den Artikel berührt startet der Timer. Nach Ablauf der am Timer eingestellten Zeit kündigt ein Signalton das kurz danach erfolgende Hochfahren der Platte an. Die Heizplatte fährt automatisch hoch (LE) oder wird per Hand hochgeführt (LM). Danach das Ganze ab Schritt 2 wiederholen. www.sefa.fr...
-
Page 53: Smart Touch ® Bediendisplay
Benutzerhandbuch - SEFA LM / LE V3 Series SMART TOUCH ® BEDIENDISPLAY 190°C 25°C Rezepte (d) Temperatur (b) RIGID 1:00 Anpresszeit (a) 0:30 Einstellungen (e) 001502 Stückzähler (c) Stopp Zyklus a� Anpresszeit Nach Wahl dieses Menüs kann die Anpresszeit des Geräts 25°C... - Page 54 Rezept gespeichert sind. e� Einstellungen Nach Drücken auf das entsprechende Symbol (e) im Haupt- menü erfolgt Zugang zu den Einstellungen des Geräts. 6 Einstellmöglichkeiten kommen zur Anzeige. Über die Zahn- rad-Schaltfläche können die technischen Aspekte des Geräts geändert werden. www.sefa.fr...
- Page 55 Benutzerhandbuch - SEFA LM / LE V3 Series Hier kann gewählt werden, ob bei jedem Antippen des Displays ein Ton erzeugt wird oder nicht. Hier kann gewählt werden, ob, wenn sich die Anpresszeit ihrem Ende nähert, ein Alarm aktiviert werden soll.
- Page 56 Mit dem Verkäufer des Geräts in Verbin- dung treten. Bei Erhöhen oder Senken der Temperatur Alarm 13: Temperatur nicht erfolgt Auslösung vor Erreichen eines Werts erreicht von 30°C unter oder über dem Sollwert. Zur Quittierung des Fehlers auf den roten oder orangen Bereich tippen. www.sefa.fr...
-
Page 57: Wartung
Benutzerhandbuch - SEFA LM / LE V3 Series WARTUNG DURCH QUALIFIZIERTES PERSONAL VORZUNEHMEN ALLE WARTUNGSARBEITEN MÜSSEN AM ABGESCHALTETEN UND GESICHERT VON SEINER VERSORGUNG GETRENNTEN GERÄT VORGENOMMEN WERDEN (GERÄT VON STROM- UND DRUCKLUFTVERSORGUNG GETRENNT) Es wird empfohlen, folgende Werkzeuge bereit zu halten: - Flach- und Kreuzschlitzschraubenzieher - Satz Gabel- und Steckschlüssel... -
Page 58: Ratschläge Für Schnelle Eingriffe
Die Platte heizt zu stark. Problem mit Temperaturfühler oder Display angezeigte -regelung. Meldungen ablesen und beim Verkäufer des Geräts rückfragen. Der Timer funktioniert Der Endstellungsschalter ist nicht ak- Sicherstellen, dass die Endstel- nicht. tiviert. lungsschalter mit dem Anschlag des Arm in Kontakt stehen. www.sefa.fr... - Page 59 www.sefa.fr...
-
Page 60: Spare Parts
SAFETY LIMIT SWITCH FUS-149 FUSE 5A 5x20 VEN-300 ELECTROMAGNETIC SUCTION CUP (LE 130 V3) COM-355C COMBINE SWITCH MECHANICAL PARTS RES-006 GAS-OPERATED SPRING PRESS COVERINGS MOU-001 SILICONE FOAM 9 mm 130x130 mm COM-355C FUS-149 C AR-CE B RES-006 VEN-300 RES-565 MOU-001 www.sefa.fr... -
Page 61: Wiring Diagram
WIRING DIAGRAM www.sefa.fr... -
Page 62: Maintenance Log
Pressure Air filter Cylinder Condition of Replaced Observa- Date element of hours check check check foam pad parts tions check Tip - use the following abbreviations to help complete the log more quickly: C: Checked W: Washed/Cleaned R: Replaced www.sefa.fr... - Page 64 HE AT TR ANSFER TECHNOLOGIES SEFA ZI PASTABRAC 11260 ESPERAZA FRANCE TEL. +33 (0) 4 68 74 25 89 EMAIL: CONTACT@SEFA.FR WEBSITE: WWW.SEFA.FR TECHNICAL SUPPORT EMAIL: SUPPORT@SEFA.FR...
