dann die drei Muttern fest anziehen, um
Vibrationen zu vermeiden.
7.9 Bohren vorbereiten
Lösen Sie die Pinolenklemmung (N,
Abb. 4, Abb. 9).
Lockern Sie den Drehknopf (I), dadurch
löst sich die Kegelkupplung des
Schneckentriebes und die
Feinzustellung (H) kann auskupplen.
Stellen Sie den positiven
Tiefenanschlag (F) auf die gewünschte
Bohrtiefe ein.

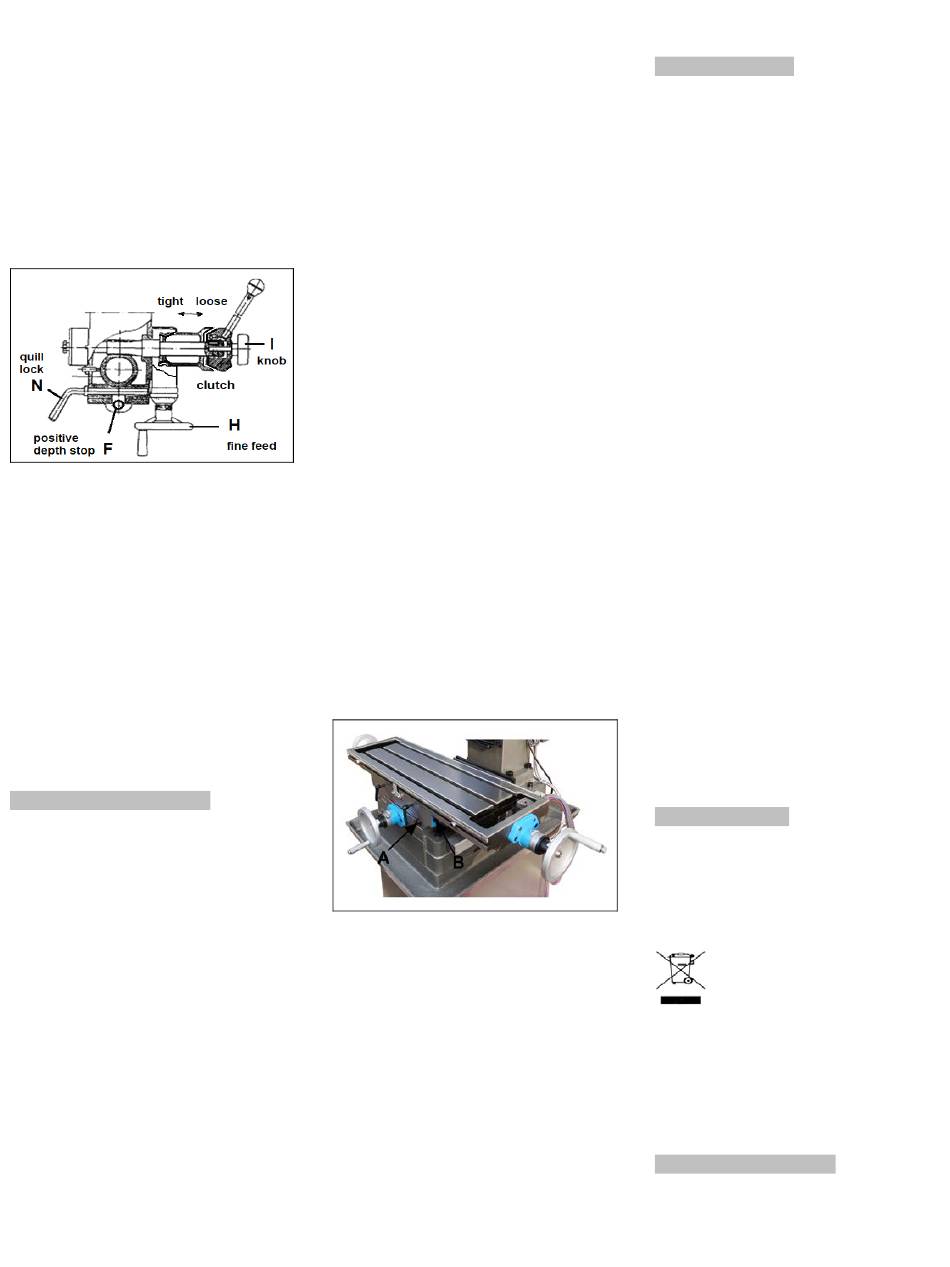

Abb. 9
7.10 Fräsen vorbereiten
Stellen Sie den positiven
Tiefenanschlag (F, Abb. 9) auf die
höchste Position ein.
Drehen Sie den Drehknopf (I) fest,
dadurch rastet die Kegelkupplung ein
und die Feinzustellung (H) wird wieder
aktiviert.
Drehen Sie das Handrad für Pinolen-
Feinzustellung (H) auf die gewünschte
Bearbeitungshöhe.
Ziehen Sie die Pinolenklemmung (N)
fest, um Vibrationen zu vermeiden.
8. Wartung und Inspektion
Allgemeine Hinweise:
Wartungs-, Reinigungs- und
Reparaturarbeiten arbeiten dürfen
nur ausgeführt werden, nachdem die
Maschine gegen versehentliches
Einschalten gesichert wurde.
Drücken Sie die Not-Aus Taste,
Netzstecker ziehen!
Die Maschine regelmäßig reinigen.
Beschädigte Sicherheitseinrichtungen
sofort ersetzen.
Reparatur
der Elektroinstallation dürfen nur von
einer Elektrofachkraft durchgeführt
werden.
8.1 Wöchentliche Schmierung
Wöchentlich ölen:
DIN 51502 CG ISO VG68
(z. B. BP Maccurat 68, Castrol Magna BD
68, Mobil Vectra 2)
- X- Vorschubspindel
Auf ganzer Länge ölen.
-Y-Vorschubspindel
Bringen Sie den Tisch ganz nach vorne
und entfernen Sie die
Führungsbahnabdeckung.
Spindel auf ganzer Länge ölen.
- Z-Vorschubspindel
Bringen Sie den Bohrkopf ganz nach
oben und entfernen Sie die
Führungsbahnabdeckung.
Spindel auf ganzer Länge ölen.
8.2 Tägliche Schmierung
Täglich ölen:
CGLP DIN 51502 ISO VG68
(z. B. BP Maccurat 68, Mobil Vectra 2)
- X/Y-Handräder
Schmiernippel ölen.
- Z-Achse Höhenverstell-Kurbel
Schmiernippel ölen.
-X/Y-Schlittenführungen
Führungen auf ganzer Länge ölen.
-Z-Schlittenführungen
Füllen Sie den Schlittenöler.
- Spindelpinole
Spindel auf ganzer Länge ölen.
8.3 Schlittenführung Nachstellung
Die X- und Y- Schlittenführungen sind
mit nachstellbaren Keilleisten
ausgestattet.
Abb. 10
Sollte eine Justierung erforderlich sein:
Stellen Sie die Stellschraube (A, B, Abb.
10) im Uhrzeigersinn ca. ¼ Umdrehung
nach.
Prüfen Sie das Spiel und wiederholen
Sie nach Bedarf, bis sich der Schlitten
‐ und W artungsarbeiten an
spielfrei bewegt.
8.4 Spindelmutter Nachstellung
Der Tisch ist mit einer nachstellbaren
Vorschubspindel (geschlitzte Mutter)
ausgestattet.
Ziehen Sie die Spielausgleichsschraube
auf der Vorschubspindel fest um das
Spiel zu reduzieren.
9. Störungsabhilfe
Motor springt nicht an
*Kein Strom -
Netz und Sicherung prüfen.
*Motor, Schalter oder Kabel defekt
Elektrofachkraft kontaktieren
Maschine vibriert
*Riemenspannung falsch -
Riemenspannung justieren.
*Maschine steht uneben-
Ausgleich für ebenen Stand schaffen.
*Werkzeug instabil gespannt-
Werkzeuglänge reduzieren.
*Schlitten haben Spiel -
Führungsleisten einstellen.
*Schlitten laufen trocken -
mit Öl schmieren.
*Trockene Spindelpinole -
Spindelpinole schmieren.
*Stumpfe Werkzeugspitze -
nachschärfen oder Werkzeug wechseln.
*Schnittdruck zu hoch -
Spantiefe oder Vorschub reduzieren
*Vorschubspindel hat Spiel -
Stellschraube nachstellen.
Werkzeugspitze „brennt"
*Schnittgeschwindigkeit zu hoch-
Drehzahl reduzieren
*Stumpfe Werkzeugspitze -
Werkzeug nachschärfen.
Bohrer wandert
*Schneidlippen od. -winkel nicht gleich -
Bohrer richtig nachschärfen.
*Bohrloch außermittig -
setzen Sie zuerst eine Vorbohrung.
*Verbogener Bohrer - verwenden Sie
einen geeigneten Bohrer.
*Bohrer nicht richtig installiert -
installieren Sie den Bohrer korrekt.
10. Umweltschutz
Schützen Sie die Umwelt!
Ihr Gerät enthält unterschiedliche,
wieder verwertbare Werkstoffe. Bitte
entsorgen Sie es nur an einer
spezialisierten Entsorgungsstelle.
Dieses Symbol weist darauf hin, dass
diese Maschine gemäß der WEEE-
Richtlinie (2012/19/EU) der getrennten
Sammlung von Elektro- und
Elektronikgeräten zugeführt werden
muss. Dies gilt nur innerhalb der
Europäischen Union.
11. Lieferbares Zubehör
Diverses Zubehör entnehmen Sie bitte
der PROMAC-Preisliste
‐
