Summary of Contents for BOERPLAY SLPE000.004

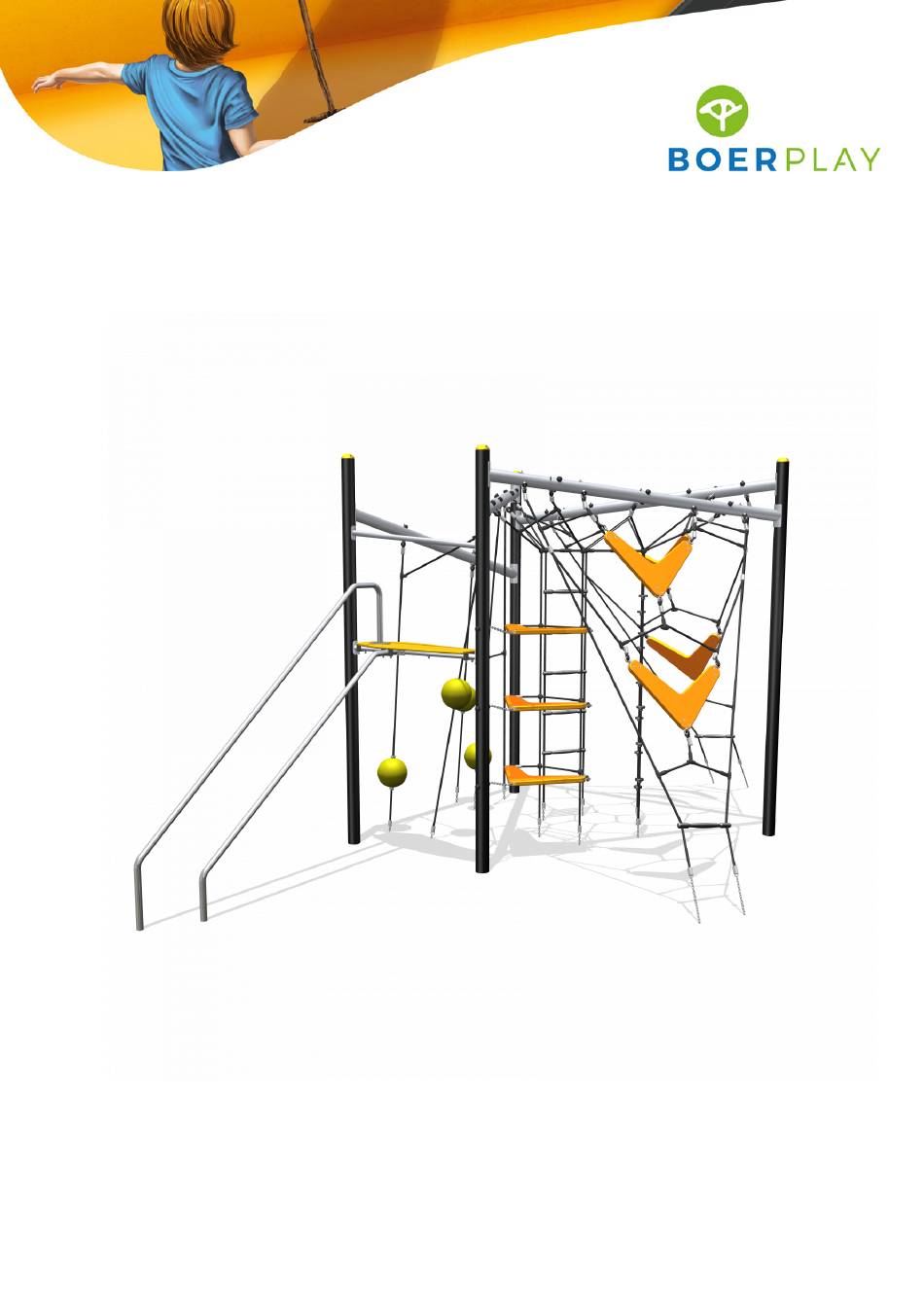

- Page 1 Climbing equipment SLPE000.004...
- Page 2 6,09 m 5,75 m 3,88 m 3,82 m 3,55 m 1,57 m 0,00 m 3,09 m 2,97 m 2,72 m 1,65 m 0,00 m Benaming TOE SLP 000 004 Stellar Play Title Tekening Opmerking Klimtoestel glijbuizen Drawing Comment BOER Datum Afmetingen Dimensions 21-12-2015 Date...
- Page 3 7,70 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE SLP 000 004 Stellar Play Title Tekening Opmerking Klimtoestel glijbuizen Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 21-12-2015 Date SPEELTOESTELLEN...
- Page 4 0,19 m 0,80 m 2,86 m 3,85 m 0,50 m 1,73 m 0,82 m 0,88 m 0,30 m 0,88 m 2,55 m 0,12 m 0,42 m Grondmarkering Ground level marker 0,56 m 0,80 m Benaming TOE SLP 000 004 Stellar Play Title Tekening Opmerking...
- Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat - The modules which contain tubes are dimensioned at the top of the flanges...
- Page 6 Maat bovenste kopplaten systeembuis zijn bepalend 3,09 m 3,09 m 2,97 m 2,97 m 2,72 m 2,72 m 2,54 m 1,65 m 0,00 m 0,00 m Voor (Front) 3,09 m 3,09 m 2,97 m 2,72 m 2,72 m 2,22 m 0,00 m 0,00 m Links...
- Page 7 Maat bovenste kopplaten systeembuis zijn bepalend 3,09 m 3,09 m 2,97 m 2,97 m 2,72 m 2,72 m 2,54 m 2,44 m 1,65 m 0,00 m 0,00 m Achter (Back) 3,09 m 3,09 m 2,97 m 2,97 m 2,72 m 2,21 m 0,00 m 0,00 m...
- Page 8 SLPE000.004 Climbing equipment LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Stellar Play Product code SLPE000.004 Name of equipment Klimtoestel glijbuizen Maximum height of fall...
-
Page 9: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 11 Grondmarkering Ground level marker Type Progr. Volgnr Bew. Rev. Benaming Opmerking Klinknagel bolkop 4,8 x 12 - RVS A2-70 Staander 400, zonder gaten Stellar play Voetplaat 100 x 100 Paalkap Stellar play/Technoplay B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD SLP 001 400 Staander 400, Title...
- Page 12 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Blindklinknagel bolkop 6.4 X 19.5 - Huls ALU, trekpen staal DOPMOER BORG RVS M10 M10 x 80 - RVS A2-70 Verzonken bout SLUITRING Zadelring Buis 60, 15x30 Klemblok Pijp Ø42 Zitje Stellar Play Bordes stang Stellar play Benaming...
- Page 13 2,90 m 2,18 m 1,40 m 1,21 m 1,00 m 0,49 m 0,10 m 0,00 m Grondmarkering Ground level marker Type Progr. Volgnr Bew. Rev. Benaming Opmerking Blindklinknagel bolkop 6.4 X 19.5 - Huls ALU, trekpen staal Zeskantmoer M10 - RVS A2-70 SLUITRING Veerring M10 - RVS A2-70...
- Page 14 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Blindklinknagel bolkop 6.4 X 19.5 - Huls ALU, trekpen staal Systeembuis 10 cm Stellar play B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD SLP 005 017 A Systeembuis 10 cm Title...
- Page 15 Type Progr. Volgnr Bew. Rev. Benaming Opmerking DOPMOER BORG RVS M10 M10 x 70 - RVS A2-70 Bolkopbout ISO 7380 Bolkopbout ISO 7380 M10 x100 - RVS A2-70 SLUITRING M12 x 40 - VZ 8.8 Zeskantbout ISO 4014 Carrosseriering M12 x 35 - VZ 8.8 Zadelring Buis 60, 15x30 POER...
- Page 16 17 13 16 13 2,97 m 2,72 m 1,80 m 1,23 m 0,65 m 0,16 m 0,00 m Grondmarkering Ground level marker Type Progr. Bew. Rev. Benaming Volgnr. Opmerking Blindklinknagel bolkop 6.4 X 19.5 - Huls ALU, trekpen staal M10 - RVS A2-70 Zeskantmoer SLUITRING D-Sluiting...
- Page 17 1,91 m Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Oogmoer M16 VZ 8.8 Kabelklem 19 mm M12 - VZ 8.8 Poermodel 7 245 kg Boomerang Stellar play Driehoeksnet Stellar play Benaming MOD SLP 101 021 A Schuin net Title Tekening Opmerking Stellar play Drawing...
