Summary of Contents for BOERPLAY S2

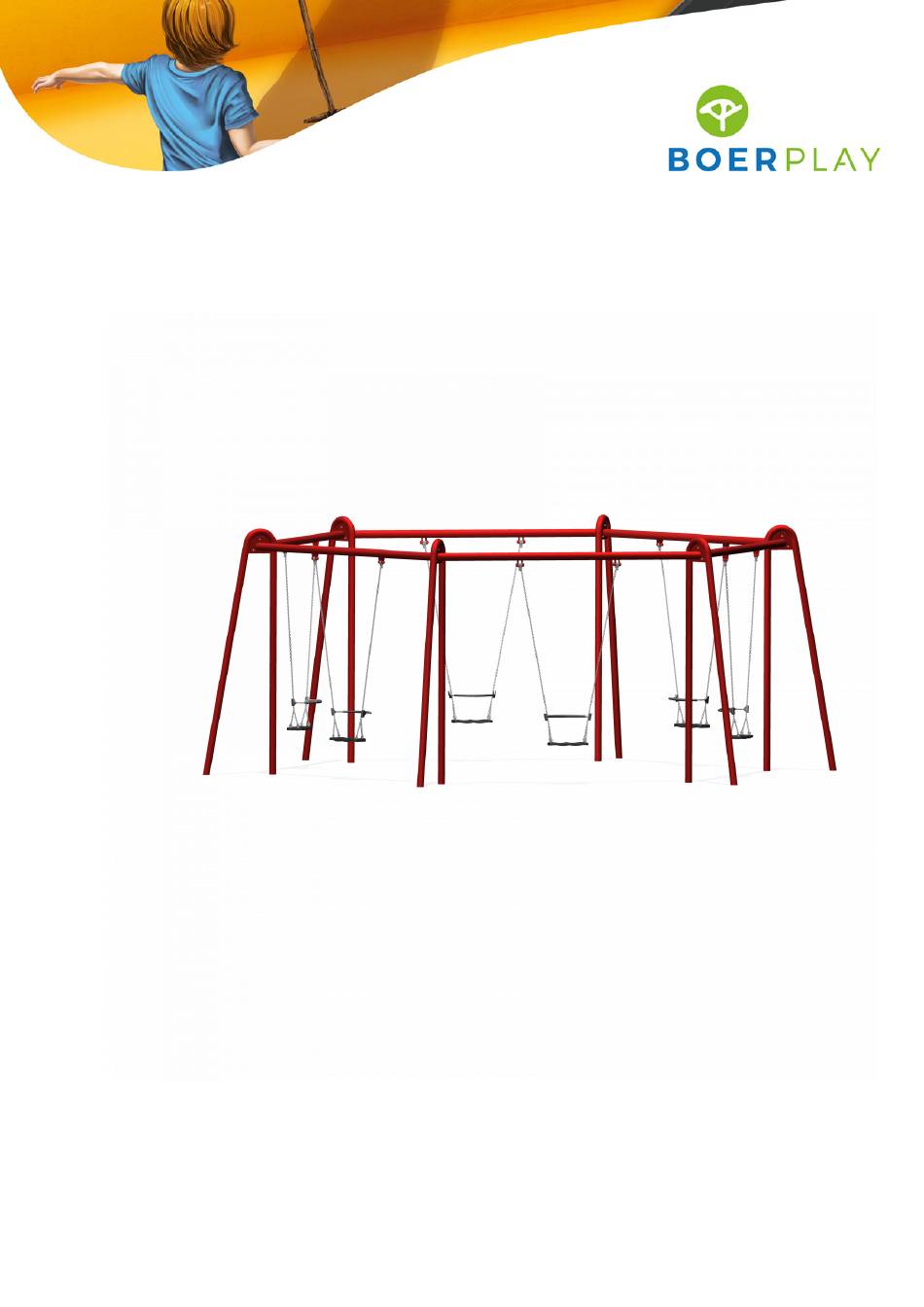

- Page 1 S2 Hexagon swing CSPE430.320...
- Page 2 7,19 m 3,59 m 2,73 m 2,53 m 0,00 m Benaming TOE CSP 430 320 Zeskantschommel Title Tekening Opmerking Classic Play Drawing Comment BOER Datum Afmetingen Dimensions 2-3-2015 Date SPEELTOESTELLEN...
- Page 3 12,38 m 10,19 m Obstakelvrij EN-1176 Obstacle free EN-1176 Opvangzone Impact area Obstakelvrij WAS Obstacle free WAS Benaming TOE CSP 430 320 Zeskantschommel Title Tekening Opmerking Classic Play Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 2-3-2015 Date SPEELTOESTELLEN...
- Page 4 2,31 m 1,28 m 0,98 m 2,25 m 0,98 m 1,28 m 2,31 m 0,49 m 0,49 m Grondmarkering Ground level marker 0,70 m Benaming TOE CSP 430 320 Zeskantschommel Title Tekening Opmerking Classic Play Drawing Comment BOER Datum Bodemplan Groundplan 2-3-2015 Date SPEELTOESTELLEN...
- Page 5 Supplied modules: Geleverde modules: See table Zie tabel Assembly instruction: Montageinstructie: - The main dimensions indicate the dimensions of the posts and floors - De hoofdmaten geven de maten van de staanders en vloeren aan - The detailed dimensions show the specific dimensions of the connections - De detailtekeningen geven specifiek de maten van de verbindingen aan - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
- Page 6 CSPE430.320 S2 Hexagon swing LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Classic Play Product code CSPE430.320 Name of equipment S2 zeskantschommel RAL3020 Maximum height of fall...
-
Page 7: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 9 A ( 1:10 ) Type Progr. Volgnr Bew. Rev. Benaming Opmerking DOPMOER BORG RVS M10 Bolkopbout ISO 7380 M10 x 40 - RVS A2-70 Sluitring M10 - RVS A2-70 Bovenbalk Mid Zesk.schommel Staander doorbouwschommel B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD CSP 008 320 B Zeskantmodule Title...
- Page 10 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Borgmoer M10 - RVS A2-70 Zeskantbout M10 x 70 - RVS A2-70 Sluitring M10 - RVS A2-70 Schommelscharnier RVS A2-70 Afspringbeveiliging Contactschommels Beschermdop M10-M12 Donut Rood Beschermdop M10-M12 Dop rood Zitje incl Ketting Zwart Schommelzitje CNK Zeskantbout...
