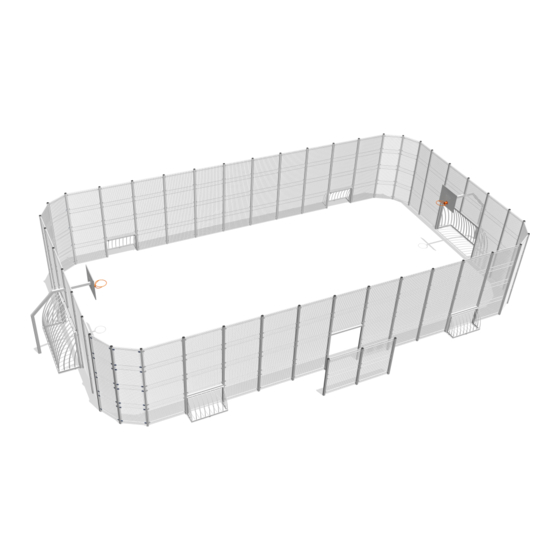

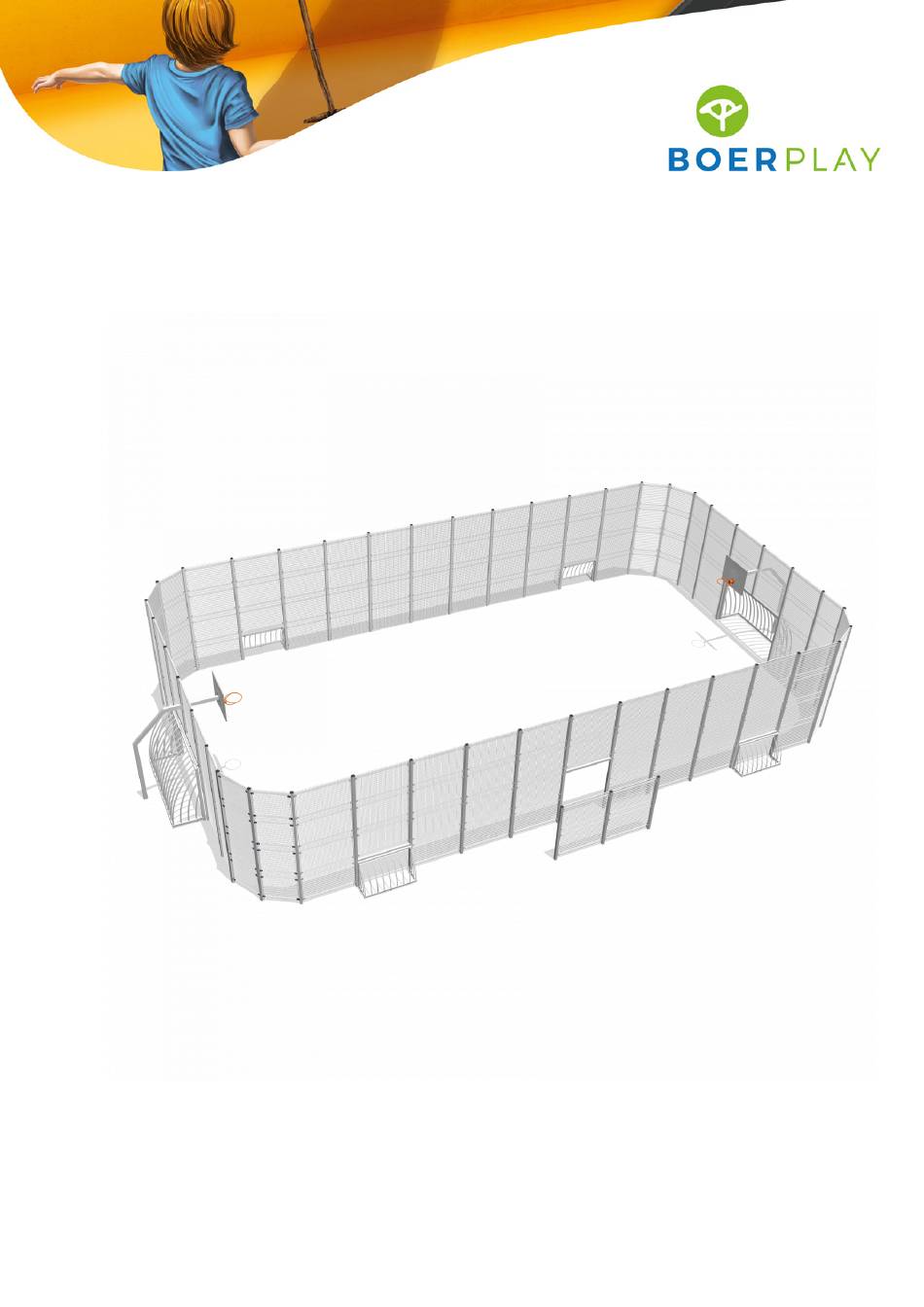

Multi purpose sports arena 20,3 x 11,3 SPTE230.037...
Page 2
11,29 m 14,00 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE SPT 230 037 A Sportveld 230 Title Tekening Opmerking 20,2 x 11,3 x 4,0 m Drawing Comment Datum Obstakelvrije zone Obstacle free zone 20-5-2014 Date...
Page 3
0,60 m 0,37 m 0,00 m 0,48 m 1,46 m 1,99 m 2,94 m 4,52 m 5,31 m 6,10 m 7,68 m 9,26 m 10,84 m 12,42 m 14,00 m 15,58 m 17,18 m 17,95 m 18,72 m 20,30 m 21,25 m 21,80 m 22,78 m...
Page 4
3,16 m 13,24 m 4,09 m 4,06 m 2,05 m 1,02 m 0,00 m Benaming TOE SPT 230 037 A Sportveld 230 Title Tekening Opmerking 20,2 x 11,3 x 4,0 m Drawing Comment Datum Afmetingen Dimensions 20-5-2014 Date...
Page 5
Type Progr. Volgnr Bew. Rev. Benaming Opmerking Minigoal Maxigoal met grondankers Basket Paal Sport Bovenbalk 1,5m Bovenbalk 3,0m Bovenbalk 1,5m Persrooster 1,5 x 1,0 m Pannaveld Persrooster 1,0 x 1,0 m Pannaveld SPT - Staander met Poer H 2,0 m SPT - Staander met Poer H 4,0 m Paal op Maxi Frame...
Page 6
SPTE230.037 Multi purpose sports arena 20,3 x 11,3 m LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Sports equipment Product code SPTE230.037 Name of equipment...
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear.
Page 8
Dit toestel is geen speeltoestel conform het warenwetbesluit attractie- en speeltoestellen, en is dus niet als zodanig gecertificeerd. This equipment is not playground equipment, so it has not been certified as such.
Page 9
Type Progr. Volgnr Bew. Rev. Benaming Opmerking Borgdopmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 70 - VZ 8.8 M10 - VZ 8.8 Sluitring Grondanker Goal MINIGOAL B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD SPT 006 001 Minigoal Title...
Page 10
Type Progr. Volgnr Bew. Rev. Benaming Opmerking Borgdopmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 100 - VZ 8.8 M10 - VZ 8.8 Sluitring Grondanker Goal MAXI GOAL B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD SPT 006 011 Maxigoal met grondankers Title...
Page 11
Grondmarkering Ground level marker Type Progr. Volgnr Bew. Rev. Benaming Opmerking M10 - VZ 8.8 Borgdopmoer Zeskantbout ISO 4014 M10 x 160 - VZ 8.8 Sluitring M10 - VZ 8.8 Poer met moertjes 600 x 400 x 100 Basket Paal Samenstelling B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD SPT 006 103 A...
Page 12
Type Progr. Bew. Rev. Benaming Volgnr Opmerking M10 x 100 - VZ 8.8 Zeskantbout ISO 4014 Veerring M10 - VZ 8.8 Blindklinkmoer M10 - VZ 8.8 Ø13 Afdichting - draaidop Afstandsbus S SPT-Goals Bovenbalk B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD SPT 007 001 Bovenbalk 1,5m Title...
Page 13
B ( 1:5 ) A ( 1:5 ) Type Progr. Volgnr Bew. Rev. Benaming Opmerking Zeskantbout ISO 4014 M10 x 100 - VZ 8.8 Veerring M10 - VZ 8.8 Blindklinkmoer M10 - VZ 8.8 Afstandsbus L SPT-Goals Bovenbalk B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD SPT 007 013 Bovenbalk 3,0m Title...
Page 14
Type Progr. Volgnr Bew. Rev. Benaming Opmerking Zeskantbout ISO 4014 M10 x 100 - VZ 8.8 Veerring M10 - VZ 8.8 Bovenbalk zonder gaten Benaming MOD SPT 007 028 Bovenbalk 1,5m Title Tekening Opmerking Drawing Comment BOER Datum Samenstelling module Assembly module 13-3-2017 Date SPEELTOESTELLEN...
Page 15
Type Progr. Volgnr Bew. Rev. Benaming Opmerking Borgdopmoer M8 - VZ 8.8 M8 - VZ 8.8 Sluitring Zadel persrooster 30,3/3 tbv stramien 1½ x 1 Demper 40x20 M8x30/15 B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD SPT 035 001 Persrooster 1,5 x 1,0 m Title...
Page 16
Type Progr. Bew. Rev. Benaming Volgnr Opmerking Borgdopmoer M8 - VZ 8.8 Sluitring M8 - VZ 8.8 Zadel persrooster 30,3/3 tbv stramien 1 x 1 persrooster 30,3/3 tbv stramien 1 x 1 Demper 40x20 M8x30/15 B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD SPT 035 002 Persrooster 1,0 x 1,0 m Title...
Page 17
Samenstelling Samenstelling MOD_SPT_037_020 MOD_SPT_037_005 MOD_SPT_037_040 MOD_SPT_037_015 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Paalkap 80x80 Zamak, Ral 5003 BORGMOER M16 - VZ 8.8 SLUITRING M16 x 3 Poermodel 10 50 kg Schroef verz. 5 x 25 - VZ 8.8 Poer met Moertjes 300 x 300 x 150 Gronddrukplaat tbv Palen >...
Page 18
Samenstelling Samenstelling MOD_SPT_037_020 MOD_SPT_037_005 MOD_SPT_037_040 MOD_SPT_037_015 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Paalkap 80x80 Zamak, Ral 5003 BORGMOER M16 - VZ 8.8 SLUITRING M16 x 3 Poermodel 10 50 kg Schroef verz. 5 x 25 - VZ 8.8 Poer met Moertjes 300 x 300 x 150 Gronddrukplaat tbv Palen >...
Page 19
Type Progr. Volgnr Bew. Rev. Benaming Opmerking Paal tussen Maxi Goal en Basket L 950 Verzonken bout M10 x 30 - VZ 8.8 Benaming MOD SPT 037 310 Paal op Maxi Frame Title Tekening Opmerking tot Basket Paal Drawing Comment BOER Datum Samenstelling module Assembly module...
Page 20
Type Progr. Volgnr Bew. Rev. Benaming Opmerking Lamellenstop 80 x 80 mm Paal op Basket L 950 B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD SPT 037 340 Paal op Basket Title...
Page 21
Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Borgmoer M10 - VZ 8.8 Borgdopmoer M8 - VZ 8.8 Zeskantbout ISO 4014 M8 x15 - VZ 8.8 Zeskantbout ISO 4014 M8 x40 - VZ 8.8 M10 x 65 - VZ 8.8 Zeskantbout ISO 4014 M8 - VZ 8.8 Sluitring SLUITRING...
