H

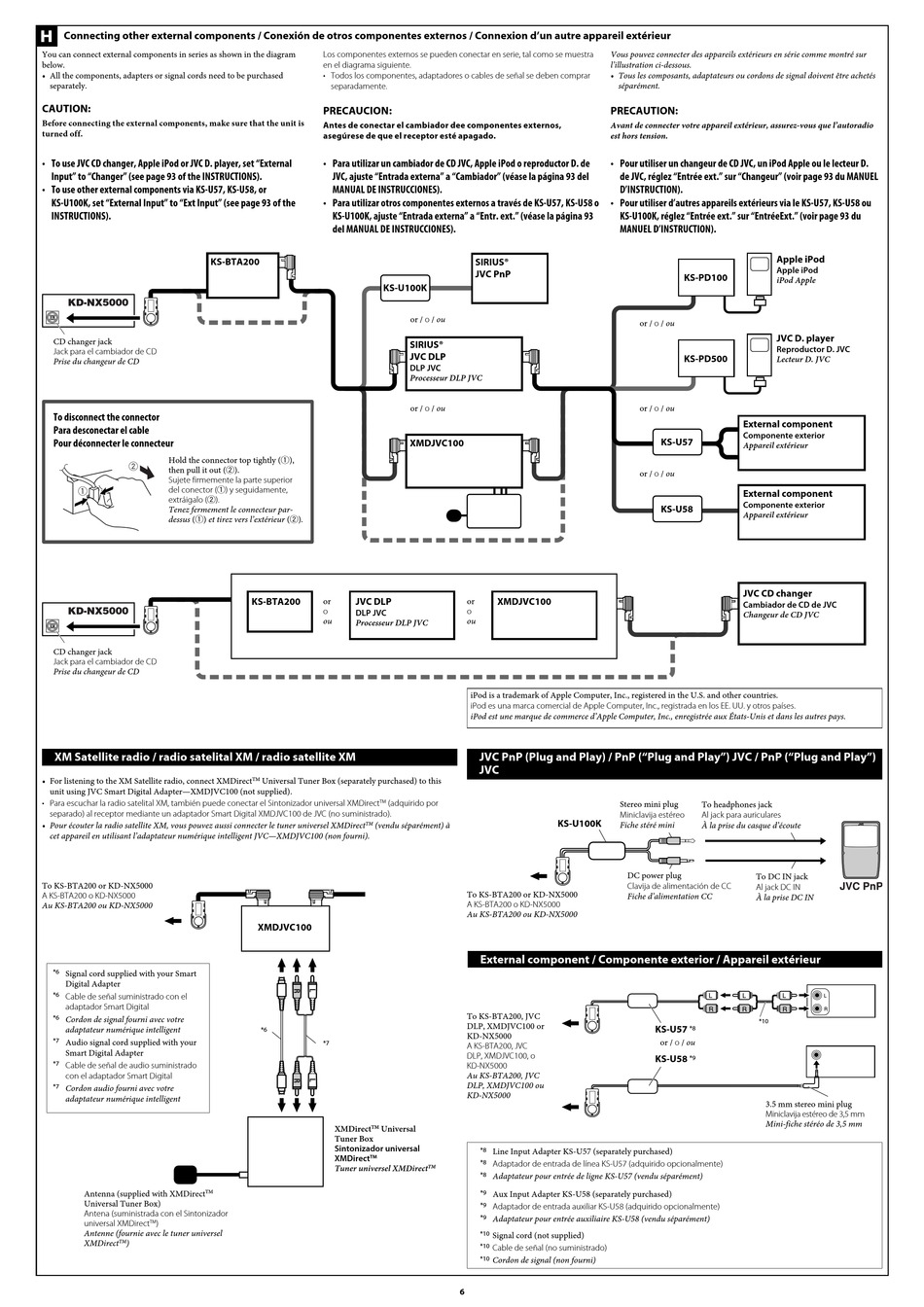

Connecting other external components / Conexión de otros componentes externos / Connexion d'un autre appareil extérieur
You can connect external components in series as shown in the diagram
below.
• All the components, adapters or signal cords need to be purchased
separately.
CAUTION:
Before connecting the external components, make sure that the unit is
turned off.
• To use JVC CD changer, Apple iPod or JVC D. player, set "External
Input" to "Changer" (see page 93 of the INSTRUCTIONS).
• To use other external components via KS-U57, KS-U58, or
KS-U100K, set "External Input" to "Ext Input" (see page 93 of the
INSTRUCTIONS).
KS-BTA200
KD-NX5000
CD changer jack
Jack para el cambiador de CD
Prise du changeur de CD
To disconnect the connector
Para desconectar el cable
Pour déconnecter le connecteur
Hold the connector top tightly (1),
then pull it out (2).
Sujete firmemente la parte superior
del conector (1) y seguidamente,
extráigalo (2).
Tenez fermement le connecteur par-
dessus (1) et tirez vers l'extérieur (2).
KD-NX5000
CD changer jack
Jack para el cambiador de CD
Prise du changeur de CD
XM Satellite radio / radio satelital XM / radio satellite XM
• For listening to the XM Satellite radio, connect XMDirect
unit using JVC Smart Digital Adapter—XMDJVC100 (not supplied).
• Para escuchar la radio satelital XM, también puede conectar el Sintonizador universal XMDirect
separado) al receptor mediante un adaptador Smart Digital XMDJVC100 de JVC (no suministrado).
• Pour écouter la radio satellite XM, vous pouvez aussi connecter le tuner universel XMDirect
cet appareil en utilisant l'adaptateur numérique intelligent JVC—XMDJVC100 (non fourni).
To KS-BTA200 or KD-NX5000
A KS-BTA200 o KD-NX5000
Au KS-BTA200 ou KD-NX5000
*6
Signal cord supplied with your Smart
Digital Adapter
*6
Cable de señal suministrado con el
adaptador Smart Digital
*6
Cordon de signal fourni avec votre
adaptateur numérique intelligent
*7
Audio signal cord supplied with your
Smart Digital Adapter
*7
Cable de señal de audio suministrado
con el adaptador Smart Digital
*7
Cordon audio fourni avec votre
adaptateur numérique intelligent
Antenna (supplied with XMDirect
TM
Universal Tuner Box)
Antena (suministrada con el Sintonizador
universal XMDirect
TM
)
Antenne (fournie avec le tuner universel
XMDirect
TM
)
Los componentes externos se pueden conectar en serie, tal como se muestra
en el diagrama siguiente.
• Todos los componentes, adaptadores o cables de señal se deben comprar
separadamente.
PRECAUCION:
Antes de conectar el cambiador dee componentes externos,
asegúrese de que el receptor esté apagado.
• Para utilizar un cambiador de CD JVC, Apple iPod o reproductor D. de
JVC, ajuste "Entrada externa" a "Cambiador" (véase la página 93 del
MANUAL DE INSTRUCCIONES).
• Para utilizar otros componentes externos a través de KS-U57, KS-U58 o
KS-U100K, ajuste "Entrada externa" a "Entr. ext." (véase la página 93
del MANUAL DE INSTRUCCIONES).
KS-U100K
or / o / ou
SIRIUS®
JVC DLP
DLP JVC
Processeur DLP JVC
or / o / ou
XMDJVC100
KS-BTA200
or
JVC DLP
o
DLP JVC
ou
Processeur DLP JVC
TM
Universal Tuner Box (separately purchased) to this
TM
(adquirido por
TM
(vendu séparément) à
XMDJVC100
*6
*7
XMDirect
TM
Universal
Tuner Box
Sintonizador universal
XMDirect
TM
Tuner universel XMDirect
SIRIUS®
JVC PnP
or
XMDJVC100
o
ou
iPod is a trademark of Apple Computer, Inc., registered in the U.S. and other countries.
iPod es una marca comercial de Apple Computer, Inc., registrada en los EE. UU. y otros países.
iPod est une marque de commerce d'Apple Computer, Inc., enregistrée aux États-Unis et dans les autres pays.
JVC PnP (Plug and Play) / PnP ("Plug and Play") JVC / PnP ("Plug and Play")
JVC
KS-U100K
To KS-BTA200 or KD-NX5000
A KS-BTA200 o KD-NX5000
Au KS-BTA200 ou KD-NX5000
External component / Componente exterior / Appareil extérieur
To KS-BTA200, JVC
DLP, XMDJVC100 or
KD-NX5000
A KS-BTA200, JVC
DLP, XMDJVC100, o
KD-NX5000
Au KS-BTA200, JVC
DLP, XMDJVC100 ou
KD-NX5000
*8
Line Input Adapter KS-U57 (separately purchased)
*8
Adaptador de entrada de línea KS-U57 (adquirido opcionalmente)
TM
*8
Adaptateur pour entrée de ligne KS-U57 (vendu séparément)
*9
Aux Input Adapter KS-U58 (separately purchased)
*9
Adaptador de entrada auxiliar KS-U58 (adquirido opcionalmente)
*9
Adaptateur pour entrée auxiliaire KS-U58 (vendu séparément)
*10
Signal cord (not supplied)
*10
Cable de señal (no suministrado)
*10
Cordon de signal (non fourni)
6
Vous pouvez connecter des appareils extérieurs en série comme montré sur
l'illustration ci-dessous.
• Tous les composants, adaptateurs ou cordons de signal doivent être achetés
séparément.
PRECAUTION:
Avant de connecter votre appareil extérieur, assurez-vous que l'autoradio
est hors tension.
• Pour utiliser un changeur de CD JVC, un iPod Apple ou le lecteur D.
de JVC, réglez "Entrée ext." sur "Changeur" (voir page 93 du MANUEL
D'INSTRUCTION).
• Pour utiliser d'autres appareils extérieurs via le KS-U57, KS-U58 ou
KS-U100K, réglez "Entrée ext." sur "EntréeExt." (voir page 93 du
MANUEL D'INSTRUCTION).
Apple iPod
Apple iPod
KS-PD100
iPod Apple
or / o / ou
JVC D. player
Reproductor D. JVC
KS-PD500
Lecteur D. JVC
or / o / ou
External component
Componente exterior
KS-U57
Appareil extérieur
or / o / ou
External component
Componente exterior
KS-U58
Appareil extérieur
JVC CD changer
Cambiador de CD de JVC
Changeur de CD JVC
Stereo mini plug
To headphones jack
Miniclavija estéreo
Al jack para auriculares
Fiche stéré mini
À la prise du casque d'écoute
DC power plug
To DC IN jack
Clavija de alimentación de CC
Al jack DC IN
Fiche d'alimentation CC
À la prise DC IN
*10
KS-U57
*8
or / o / ou
KS-U58
*9
3.5 mm stereo mini plug
Miniclavija estéreo de 3,5 mm
Mini-fiche stéréo de 3,5 mm
