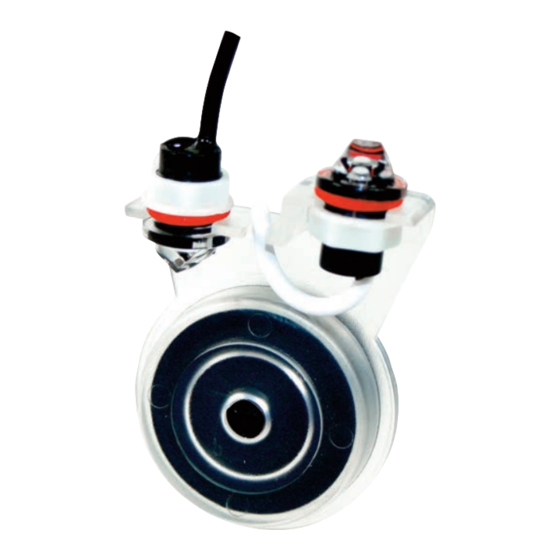

TMC REEF-Fill Compact Instructions For Installation And Use Manual

Hide thumbs
Table of Contents
  • General Installation
  • Operating Principle
  • General Operation
  • Maintenance
  • Troubleshooting
  • Montage
  • Installation Générale
  • Principe de Fonctionnement
  • Fonctionnement Général
  • Entretien
  • Dépannage
  • Allgemeine Installation
  • Funktionsweise
  • Allgemeiner Betrieb
  • Wartung
  • Problembehandlung
  • Algemene Installatie
  • Problemen Oplossen
  • Installazione Generale
  • Principio DI Funzionamento
  • Funzionamento Generale
  • Manutenzione
  • Risoluzione Dei Problemi
  • Montaje
  • Instalación General
  • Principio de Funcionamiento
  • Funcionamiento General
  • Solución de Problemas
  • Princípio de Funcionamento
  • Funcionamento Geral
  • Resolução de Problemas
