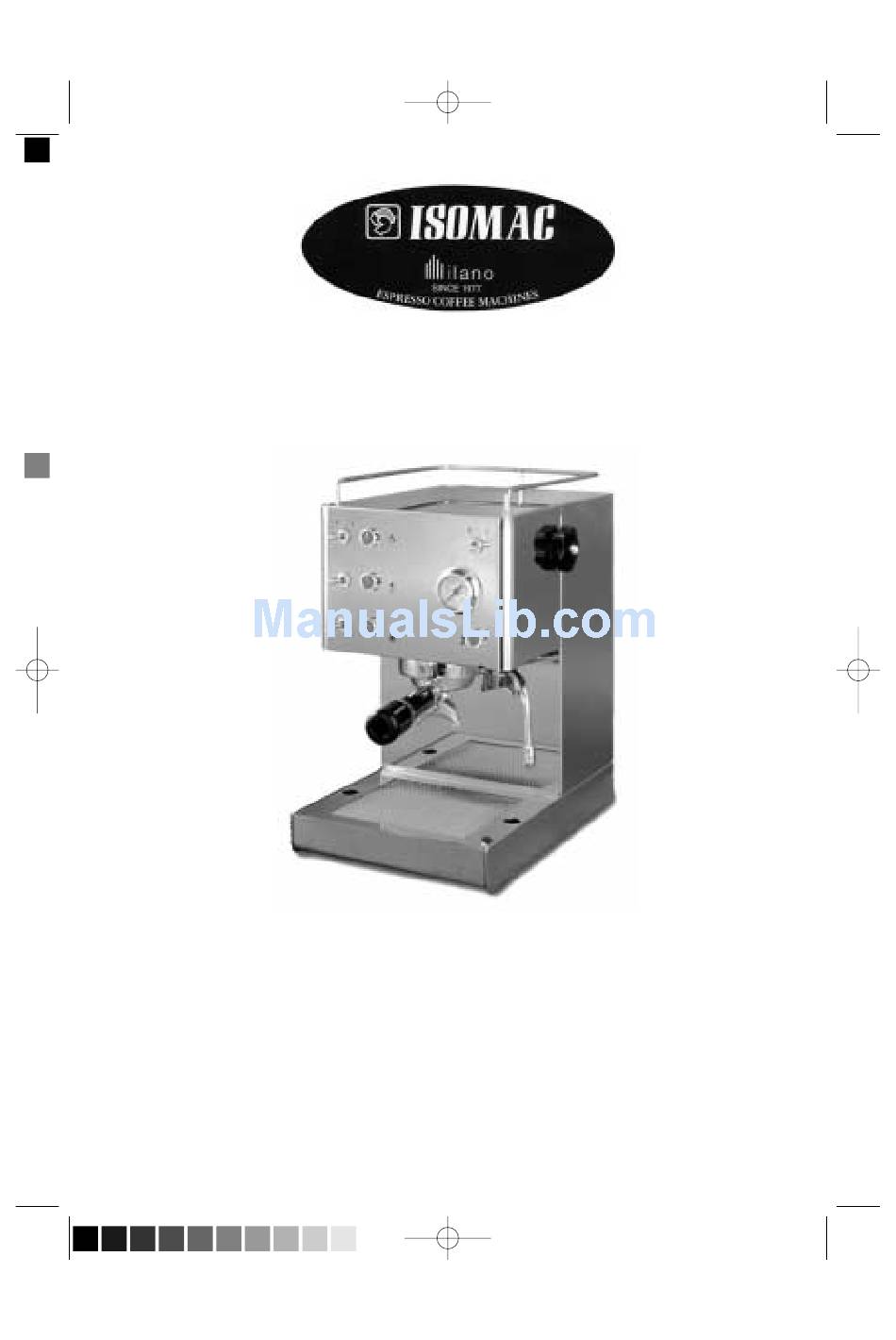

- Page 1 VENUS OK 10-05-2005 16:06 Pagina 1 (Nero/Process Black pellicola) VENUS MANUALE D’USO E MANUTENZIONE USE AND MAINTENANCE MANUAL NOTICE D’ EMPLOI ET ENTRETIEN INSTRUKTIONSBOK BEDIENUNGS- UND WARTUNGSANLEITUNG...
- Page 2 Per essere certi di sfruttare al meglio le potenzialità e di mantenere inalterate le pre- stazioni della VENUS consigliamo di seguire attentamente quanto riportato in questo semplice libretto di istruzioni per il funzionamento e la manutenzione quotidiana della macchina.
-
Page 3: Table Of Contents
VENUS OK 10-05-2005 16:06 INDICE Componenti della macchina Accessori Caratteristiche e dati tecnici Avvertenze e norme per la sicurezza Istruzioni per l’utente Messa in funzione della macchina Erogazione del caffè Erogazione dell’acqua calda Erogazione del vapore Consigli e suggerimenti Manutenzione ordinaria... - Page 4 VENUS OK 10-05-2005 16:06 Pagina 4 (Nero/Process Black pellicola) 12 13 VENUS...
-
Page 5: Componenti Della Macchina
VENUS OK 10-05-2005 16:06 1. COMPONENTI DELLA MACCHINA 1 Interruttore generale 2 Spia accensione generale 3 Gruppo erogatore caffè 4 Portafiltro 5 Manometro caffè/pompa 6 Interruttore acqua calda 7 Spia acqua calda 8 Manopola prelievo acqua/vapore 9 Lancia prelievo acqua/vapore 1. -
Page 6: Komponenten Der Maschine
VENUS OK 10-05-2005 16:06 1. DELAR PÅ MASKINEN 1 Huvudströmbrytare 2 Lampa som visar att huvudström- brytaren är på/avslagen 3 Brygghuset 4 Filterhandtaget (Filterhållaren) 5 Manometer (visar trycket på vattnet som passerar kaffet i filterhållaren ) 6 Vattenknappen 7 Vattenknappen 8 Ång/Vattenvred... -
Page 7: Caratteristiche E Dati Tecnici
• lancia acqua/vapore in rame cromato • caldaia in ottone • elettrovalvola Dati tecnici VENUS: Profondità: 330 mm Larghezza: 230 mm Altezza: 400 mm Peso: 13 kg 3. AVVERTENZE E NORME PER LA SICUREZZA Seguire attentamente le norme comportamentali elencate di seguito: ! la macchina per caffè... -
Page 8: Istruzioni Per L'utente
VENUS OK 10-05-2005 16:06 tazione, o di aver disattivato l’interruttore generale ! se il cavo di alimentazione dovesse essere danneggiato esso dovrà essere sostituito da un nuovo cavo disponibile presso l’azienda costruttrice e/o il suo centro assistenza ! non immergere la macchina da caffè in nessun tipo di liquido... -
Page 9: Erogazione Dell'acqua Calda
VENUS OK 10-05-2005 16:06 • posizionare una o due tazze sotto il portafiltro (4) • premere l’ interruttore caffè (12). Uscirà caffè dalla parte inferiore del portafiltro (4) • premere nuovamente l’ interruttore caffè (12) a raggiungimento della quantità di caffè... -
Page 10: Consigli E Suggerimenti
VENUS con un panno umido. Asciugare con un panno asciutto e pulito per togliere gli aloni e rendere lucida la macchina pulire la doccetta (parte inferiore del gruppo erogatore) dai residui di caffè... -
Page 11: Characteristics And Technical Data
! make sure the mains voltage is the same as the data on the rating plate ! make sure the electric power system is compatible with the data on the rating plate ! the coffee maker should be well and safety grounded. Have the system checked if you have any doubts... -
Page 12: Instructions For The User
! do not leave the machine exposed to atmospheric agents ! do not leave the machine within reach of children or people who are not capable of using it ! keep the coffee maker away from any heat sources 4. INSTRUCTIONS FOR THE USER 4.1 Starting the machine... -
Page 13: Distribution Of Hot Water
VENUS OK 10-05-2005 16:06 4.3 Distribution of hot water ! Always make sure the tank is full of water ! never place your hands or other parts of the body in the path of the water/steam nozzle. Hot water and steam can cause serious burns •... -
Page 14: Routine Maintenance
Use of the machine in any other way than as contemplated in the instructions will relie- ve ISOMAC and all sales outlets of any liability for damage to persons or property. ISOMAC assures the user of full collaboration for any clarification necessary. -
Page 15: Caractéristiques Et Données Techniques
• lance eau/vapeur en cuivre chromé • chaudière en laiton • électrovanne Données techniques VENUS: Profondeur : 330 mm Largeur : Hauteur : Poids : 3. AVERTISSEMENTS ET NORMES DE SECURITE Respecter attentivement les normes comportementales indiquées ci-dessous: ! la machine à... -
Page 16: Instructions Pour L'utilisateur
VENUS OK 10-05-2005 16:06 ! si le câble d’alimentation est endommagé, remplacer ce dernier par un câble neuf disponible auprès de la société constructrice et/ou de l’un de ses centres d’assistance ! ne pas immerger la machine à café dans du liquide quel qu’il soit ! ne pas utiliser de détersifs ou de substances abrasives pour le nettoyage de la machine... -
Page 17: Distribution D'eau Chaude
VENUS OK 10-05-2005 16:06 • pour faire d’autres cafés, enlever le porte-filtre (4) tournant te et vider les fonds de café. Répéter ensuite les opérations indiquées ci-dessus 4.3 Distribution d’eau chaude ! S’assurer que le réservoir soit toujours plein d’eau ! ne pas mettre les mains ou toute autre partie du corps à... -
Page 18: Conseils Et Suggestions
Pour toute opération autre que celles décrites dans le manuel, s’adresser à un centre d’assistance qualifié ou à la société constructrice. En cas d’utilisation diverse non indiquée dans les instructions, ISOMAC et tous ses ven- deurs déclinent toute responsabilité pour tout dommage causé à des personnes ou des choses. - Page 19 VENUS OK 10-05-2005 16:06 2. TEKNISK DATA OCH KARAKTÄRISTISKA EGENSKAPER • Solid metal konstruktion AISI 304 • Koppvärmarposition i solid metal AISI 304 • Spilluppsamlare och raster • Brygghus i förkromad mässings konstruktion • Interna vatten/ång rör i koppar med by-pass som säkerhetsfunktion •...
- Page 20 VENUS OK 10-05-2005 16:06 ! Använd aldrig frätande eller farliga vätskor för att göra rent maskinen ! Utsätt inte maskinen för atmosfäriska störningar ! Lämna ej maskinen obevakad med barn eller personer som inte vet hur man sköter maskinen ! Placera ej maskinen i närheten av varma elementkällor 4.
- Page 21 VENUS OK 10-05-2005 16:06 4.3 Att få varmvatten ur ångtappen (max kapacitet 4 dl / gång) ! Hett vatten kan skapa svåra brännskador ! Tänk på att aldrig placera händer eller liknande i närheten av ång/vatten tappen (nr 11) ! Det måste alltid finnas tillräckligt med vatten i tanken •...
- Page 22 VENUS OK 10-05-2005 16:06 • Detta moment är MYCKET VIKTIGT att det görs av två anledningar: A) Efter ång- momentet är kokaren utan vatten och om den inte återfylls med vatten bränns värme elementet i kokaren och maskinen måste lämnas till service verkstad för reparation.
- Page 23 VENUS OK 10-05-2005 16:06 Hur du skall mala dina bönor och styrkan på ditt kaffe kommer du att kunna avläsa genom att titta på barmätaren när vattnet passerar genom bönan. Normalt brukar vi rekommendera att barmätaren går upp till ca 8 bar när vatten kommer ut från filterhål- larpipen (8) för att få...
- Page 24 Vid fel, kontakta alltid auktoriserad service verkstad Garantin gäller endast under förutsättning att maskinen används enligt instruktionerna i denna manual. Isomac samt återförsäljare frånsäger sig allt ansvar och kan inte ges skuld om maski- nen utsättas för felaktig hantering Lycka till med din nya espressomaskin!
-
Page 25: Eigenschaften Und Technische Daten
Gruppe Kaffeeauslauf aus verchromtem Messing • Düse für Wasser + Dampf aus verchromtem Kupfer • Heizkessel aus vernickeltem Messing • Magnetventil Technische Daten VENUS: Tiefe: 330 mm Breite: 230 mm Höhe: 400 mm Gewicht: 13 kg 3. HINWEISE UND NORMEN ZUR SICHERHEIT Die nachfolgend aufgeführten Anweisungen genauestens einhalten:... -
Page 26: Inbetriebnahme Der Maschine
VENUS OK 10-05-2005 16:06 ! Die Maschine nicht mit nassen Händen oder Füßen berühren ! Die heißen Teile der Maschine (untere Komponenten der Gruppe Kaffeeauslauf und Wasser/Dampfdüse) nicht berühren ! Vor Beginn der Wartungsarbeiten an der Maschine darauf achten, dass die... -
Page 27: Kaffeezubereitung
VENUS OK 10-05-2005 16:06 4.2 Kaffeezubereitung ! Sicherstellen, dass der Wassertank immer gefüllt ist • Sicherstellen, dass die Maschine unter Druck steht (siehe Absatz 4.1) • Einen Filterhalter (4) für eine Tasse Kaffee oder den Filterhalter für zwei gleichzeitig zuzubereitende Tassen Kaffee füllen und den Kaffee mit dem Anpresser leicht andrücken... -
Page 28: Empfehlungen Und Hinweise
VENUS OK 10-05-2005 16:06 • Aus der Wasser/Dampf-Düse (9) tritt Dampf aus • Die zum Erwärmen der Flüssigkeit erforderliche Menge Dampf erzeugen • Den Drehknopf des Wasser/Dampf-Hahns (8) im Uhrzeigersinn die Dampferzeugung zu stoppen • Den Schalter Dampf (14) wieder drücken ! Niemals vergessen nach der Dampferzeugung den Dampf-Schalter (14) wieder auszuschalten. -
Page 29: Regelmäßige Wartung
VENUS OK 10-05-2005 16:06 Wichtigste Regeln für einen besonders guten Cappuccino: ein enges hohes Gefäß ca. zur Hälfte mit Milch füllen o die Düse des Wasser/Dampf-Hahns 1 cm weit einführen o mittels Drehknopf den Wasser/Dampf-Hahn öffnen o auf diese Weise wird die Milch aufgeschäumt Wenn die Milch nur erwärmt werden soll:... -
Page 30: Garantieverfall
Service-Dienst oder direkt an den Hersteller. Ein Gebrauch der Maschine, der nicht in den vorliegenden Anweisungen angeführt wird, entbindet die Fa. ISOMAC sowie alle Wiederverkäufer von jeglicher Haftung für Schäden an Personen oder Dingen. Die Fa. ISOMAC steht Ihnen jederzeit für weitere Erklärungen zur Verfügung. - Page 31 VENUS OK 10-05-2005 16:06 Pagina 31 (Nero/Process Black pellicola)
- Page 32 VENUS OK 10-05-2005 16:06 Pagina 32 (Nero/Process Black pellicola)
