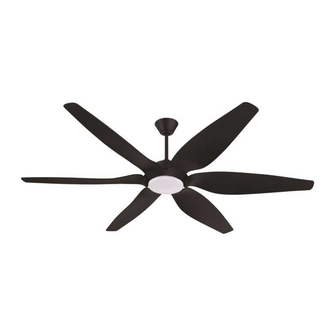

Zoom
Installation Guide
For Model:
ZOM66
WARNING
DC Motor will not operate
until blades are installed
For
Damp Location
4009218
net weight of fan: 20.07 lb (9.1 kg)
READ THESE INSTRUCTIONS AND
AND SAVE THEM FOR FUTURE USE

Table of Contents:

Wiring. pg. 7
Warranty. pg. 12
page 1
PRINTED IN CHINA

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Zoom ZOM66 and is the answer not in the manual?

Questions and answers

Related Manuals for Craftmade Zoom ZOM66

Summary of Contents for Craftmade Zoom ZOM66

  • Page 1: Table Of Contents

    READ THESE INSTRUCTIONS AND AND SAVE THEM FOR FUTURE USE Zoom Installation Guide For Model: ZOM66 Table of Contents: Safety Tips. pg. 2 Unpacking Your Fan. pg. 3 Parts Inventory. pg. 3 Installation Preparation. pg. 4 Hanging Bracket Installation. pg. 4 Fan Assembly.

  • Page 2: Safety Tips

    (2) this LED light kit must accept any interference received, including interference that may cause undesired operation. Distributed by: Craftmade, 650 S. Royal Lane, Coppell, TX, 75019; 1-800-486-4892 NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible conditions and situations that may occur.

  • Page 3: Unpacking Your Fan

    1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.

  • Page 4: Installation Preparation

    3. Installation Preparation. blade edge To prevent personal injury and damage, ensure inches that the hanging location allows the blades a 7 feet (76cm) clearance of 7 feet (2.13m) from the floor and 30in. (2.13m) (76cm) from any wall or obstruction. This fan is suitable for room sizes up to 400 square 12ft.

  • Page 5: Fan Assembly. Pgs

    stop pin 5. Fan Assembly. set screw Remove hanging ball from downrod provided by hanging ball loosening set screw on hanging ball. Remove pin and clip. Lower hanging ball and remove stop pin and then slide hanging ball off of the downrod. [Refer to clip diagram 1 diagram 1.]...
  • Page 6 5. Fan Assembly. (cont.) wood ceiling joist With the hanging bracket secured to the outlet safety cable loop box and able to support the fan, you are now ready to hang your fan. Grab the fan firmly with wood screw two hands.

  • Page 7: Wiring

    6. Wiring. WARNING: Turn off circuit breakers to current fixture ground (green from breaker panel and be sure switch is turned to the or bare) white supply wire OFF position. black supply wire CAUTION: Be sure outlet box is properly grounded and that a ground wire (GREEN or Bare) is present.

  • Page 8: Canopy Assembly

    7. Canopy Assembly. Locate 2 screws on underside of hanging bracket and remote control remove screw closest to the open end of the hanging receiver bracket. Partially loosen the other screw. Lift canopy to hanging bracket. Place rounded part of slotted hole in antenna canopy over loosened screw in hanging bracket and hanging bracket...

  • Page 9: Led Light Kit Assembly

    9. LED Light Kit Assembly. Remove 1 screw from motor plate on underside of motor housing and partially loosen the other 2 screws. motor housing Connect WHITE wire from motor housing to WHITE wire from LED light kit and BLUE (or BLACK) wire from motor housing to BLACK wire from LED light kit.

  • Page 10: Automated Learning Process./Activating Code

    10. Automated Learning Process./Activating Code. REMOTE WALL CONTROL CONTROL LED LIGHT FAN OFF LED LIGHT FAN OFF LEARN IMPORTANT: FAN SPEED Remote and wall FAN SPEED controls must be REVERSE REVERSE S NC R ONI E with fan in order to LIGHT KIT LEARN properly function.

  • Page 11: Testing Your Fan

    11. Testing Your Fan. It is recommended that you test fan before finalizing installation. Test wall control (optional installation) by locating ON/OFF slider switch on wall control, then set to ON position. Test fan speeds. Next, locate remote control. Test fan speed with different fan speed buttons (1 - 6).

  • Page 12: Troubleshooting

    Service at 1-800-486-4892 to arrange for return of fan. 2. Check to be sure wall control (optional use) is wired Return fan, shipping prepaid, to Craftmade. We will repair properly. or ship you a replacement fan, and we will pay the return 3.
  • Page 13 LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES POUR USAGE FUTUR Zoom Guide d'installation Pour modèle : ZOM66 Table des Matierès : Conseils de sécurité. p. 2 Déballage de votre ventilateur. p. 3 Contenu de l’emballage. p. 3 Préparation de l'installation. p. 4 Installation du support de suspension.
  • Page 14 Distribué par : Craftmade, 650 S. Royal Lane, Coppell, TX, 75019; 1-800-486-4892 REMARQUE : Les précautions de sécurité importantes de ce manuel ne sont pas destinées à couvrir toutes les conditions et situations possibles. L’utilisateur doit comprendre qu’il est essentiel de faire preuve de bon sens et de prudence pendant l’installation et l’utilisation de ce ventilateur.

  • Page 15: Déballage De Votre Ventilateur

    1. Déballage de votre ventilateur. Ouvrir l'emballage avec précaution. Retirer toutes les pièces des inserts en polystyrène. Retirer le carter moteur et le placer sur une pièce de tapis ou de polystyrène afin de ne pas endommager la finition. Ne pas jeter le carton ou les pièces de polystyrène pour le cas où...

  • Page 16: Préparation De L'installation

    3. Préparation de l'installation. bord du bras de pale Pour éviter toute blessure corporelle et tous dommages 76cm ou dégâts, assurez-vous que l'emplacement où le ventilateur sera suspendu permettra un dégagement de 2,13m po.) 2,13m (7 pieds) entre les pales et le sol et de 76cm (30 po.) (7 pieds) entre les pales et un mur ou un obstacle quelconque.

  • Page 17: Montage Du Ventilateur

    goupille 5. Montage du ventilateur. d’arrêt vis de fixation Retirez la boule de suspension de la tige fournie en desserrant la vis de fixation située sur la boule de boule de suspension. Retirez le goupille et attache. Abaissez la suspension boule de suspension et retirez la goupille de blocage, puis faites glisser la boule de suspension pour la attache...
  • Page 18 5. Montage du ventilateur. (cont.) Une fois le support de suspension solidement fixé sur la boîte de sortie et prêt à maintenir le ventilateur, vous pouvez suspendre votre poutrelle en bois ventilateur. Saisissez le ventilateur fermement avec deux mains. Glissez la tige de suspension boucle par l'ouverture du support de suspension et laissez la rotule de suspension venir se loger sur...

  • Page 19: Câblage

    terre 6. Cablâge. fil d'alimentation blanc (vert ou dénudé) AVERTISSEMENT : Coupez l'alimentation électrique du fil d'alimentation noir luminaire en place au niveau des coupe-circuits du panneau électrique et assurez-vous que l'interrupteur est bien en terre (vert position OFF (ARRÊT). ou dénudé) ATTENTION : Assurez-vous que la boîte de sortie est correctement reliée à...

  • Page 20: Montage De La Garniture

    7. Montage de la garniture. Repérez 2 vis de montage sur la face inférieure du récepteur support de suspension et déposez la vis la plus proche de l'extrémité ouverte du support de suspension. Desserrez partiellement l'autre vis. Levez la garniture antenne support de pour l'amener jusqu'au support de suspension.

  • Page 21: Assemblage Du Kit D'éclairage À Del

    9. Assemblage du kit d'éclairage à DEL. Retirez 1 vis de la plaque du moteur située sur la face inférieure du carter moteur et desserrez partiellement les 2 autre vis. carter moteur Raccordez le fil BLANC du carter moteur au fil BLANC du kit d'éclairage à...

  • Page 22: Processus D'apprentissage Automatisé

    10. Processus d'apprentissage automatisé / Activation du code. module de télécommande commande murale ARRET LUMIERE A DEL ARRET LUMIERE A DEL LEARN VITESSE DU VITESSE DU VENTILATEUR VENTILATEUR IMPORTANT: Les commandes à INVERSION INVERSION distance et murale LUMIERE doivent être SYNCHRONISÉES avec LEARN le ventilateur afin de...

  • Page 23: Comment Tester Votre Ventilador

    11. Tester votre ventilateur. Il est recommandé de tester le ventilateur avant de mettre la dernière main à votre installation. Testez la commande murale (installation facultative) en localisant l'interrupteur coulissant ON/OFF (Marche/Arrêt) sur la commande murale, puis amenez-le en position ON (Marche). Trouvez ensuite le module de télécommande.

  • Page 24: Dépannage

    RETOURNEZ LE MOTEUR DU VENTILATEUR UNIQUEMENT, instructions de la Section 10 (page 10). en port payé, à Craftmade. Nous réparerons le moteur ou 5. Vérifiez que le voyant bleu sur l'émetteur de la vous en enverrons un nouveau et Craftmade couvrira les commande à...
  • Page 25 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACIÓN FUTURA Zoom Guía de instalación Para modelo: ZOM66 Índice de materias: Sugerencias de seguridad. Pág. 2 Desempaquetado del ventilador. Pág. 3 Inventario de piezas. Pág. 3 Preparación para la instalación. Pág. 4 Instalación del soporte de montaje. Pág. 4 Ensamblaje del ventilador.
  • Page 26 Distribuido por: Craftmade, 650 S. Royal Lane, Coppell, TX, 75019; 1-800-486-4892 NOTA: no se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar todas las condiciones y situaciones posibles que puedan ocurrir.
  • Page 27 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
  • Page 28 3. Preparación para la instalación. Para prevenir daño corporal y otros daños, estar borde del aspa seguro de que el lugar en donde va a colgar el 76cm ventilador le permite un espacio libre de 2,13m (7 pies) entre las puntas de las aspas y el piso y 3,05m pulg.) 76cm (30 pulg.) entre las aspas y cualquier...
  • Page 29 perno de tope 5. Ensamblaje del ventilador. tornillo de fijación Quitar la bola que sirve para colgar del tubo provisto aflojando el tornillo de fijación de la bola que sirve bola que para colgar. Quitar el perno y la clavija. Bajar la bola sirve para que sirve para colgar y sacar el perno de tope;...
  • Page 30 5. Ensamblaje del ventilador. (cont.) Ya que esté sujeto el soporte de montaje a la caja de salida y capaz de apoyar el ventilador, viga de usted está listo para colgar el ventilador. Agarrar madera el ventilador firmemente con las dos manos. bucle del cable de seguridad Deslizar el tubo por la abertura del soporte de...
  • Page 31 6. Instalación eléctrica. ADVERTENCIA: apagar los cortacircuitos en el panel de toma de electricidad que suplen corriente a la caja de salida y tierra (verde conductor blanco o pelada) asegurarse de que el interruptor de luz esté APAGADO. conductor negro PRECAUCIÓN: asegurarse de que la caja de salida esté...
  • Page 32 7. Colocación de la cubierta decorativa. receptor del control remoto Localizar los 2 tornillos en la parte inferior del soporte de montaje y quitar el tornillo que está localizado más cerca del extremo abierto del soporte de montaje. Aflojar antena parcialmente el otro tornillo.
  • Page 33 9. Instalación del juego de luz LED. Quitar 1 tornillo de la placa del motor en la parte inferior del bastidor del motor y aflojar bastidor del motor parcialmente los otros dos tornillos. Conectar el cable BLANCO del bastidor del motor al cable BLANCO del juego de luz LED.
  • Page 34 10. Proceso de aprendizaje automático./Activar el código. CONTROL REMOTO CONTROL APAGADO DEL APAGADO DEL DE PARED VENTILADOR VENTILADOR LUZ LED LEARN VELOCIDAD DEL VELOCIDAD DEL VENTILADOR VENTILADOR IMPORTANTE: REVERSA hay que SINCRONIZAR el REVERSA control remoto y el JUEGO DE LUZ control de pared con el LEARN ventilador para que...
  • Page 35 11. Verificación del funcionamiento del ventilador. Se le recomienda poner el ventilador a prueba antes de terminar la instalación. Poner a prueba el control de pared (instalación opcional) localizando el interruptor corredero de APAGADO y ENCENDIDO en el control de pared, luego ponerlo en posición de ENCENDIDO (ON).
  • Page 36 5. Averiguar que la luz azul se prende en el control remoto y Craftmade pagará los gastos de envío de regreso. de mano cuando se oprima un botón, lo cual significa que GARANTÍA LIMITADA DE 6 AÑOS hasta DE POR VIDA:...
