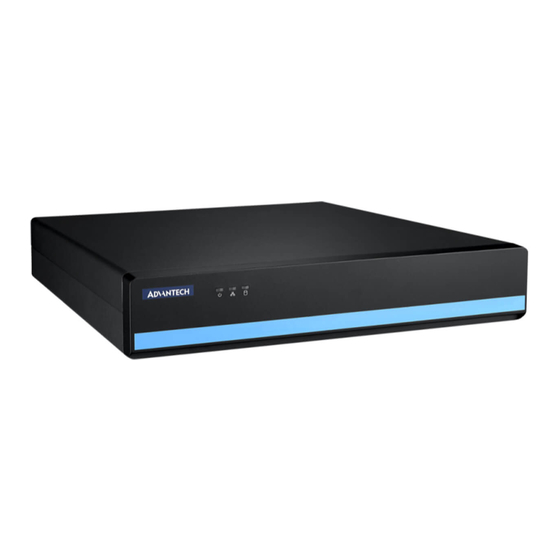

Advantech MIC-730IVA User Manual

Ai inference system based on nvidia agx jetson xavier
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
To learn more about EMAC's products and services and how they can help your project
http://ftp.emacinc.com/Tech_Info/About_EMAC_Products_and_Services.pdf
Authorized Distributor, Integrator, and Value-Added Reseller
Manual downloaded from
ftp.emacinc.com
For purchase information please contact
info@emacinc.com
For technical support please submit a ticket at
www.emacinc.com/support

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MIC-730IVA and is the answer not in the manual?

Questions and answers

Related Manuals for Advantech MIC-730IVA

Summary of Contents for Advantech MIC-730IVA

  • Page 1 To learn more about EMAC’s products and services and how they can help your project http://ftp.emacinc.com/Tech_Info/About_EMAC_Products_and_Services.pdf Authorized Distributor, Integrator, and Value-Added Reseller Manual downloaded from ftp.emacinc.com For purchase information please contact info@emacinc.com For technical support please submit a ticket at www.emacinc.com/support...
  • Page 2 User Manual MIC-730IVA AI Inference System based on ® NVIDIA AGX Jetson Xavier™ ® AI 推理系统，搭配 NVIDIA Jetson Xavier ™ ® AI 推理系統，搭配 NVIDIA Jetson Xavier ™...
  • Page 3 No part of this manual may be reproduced, copied, translated or transmitted in any form or by any means without the prior written permission of Advantech Co., Ltd. Information provided in this manual is intended to be accurate and reliable. How- ever, Advantech Co., Ltd.
  • Page 4 Because of Advantech’s high quality-control standards and rigorous testing, most of our customers never need to use our repair service. If an Advantech product is defec- tive, it will be repaired or replaced at no charge during the warranty period. For out- of-warranty repairs, you will be billed according to the cost of replacement materials, service time and freight.
  • Page 5 FCC A 级 注意：根据 FCC 规则第 15 款，本设备已经过检测并被判定符合 A 级数字设备标准。 这些限制旨在为商业环境下的系统操作提供合理保护，使其免受有害干扰。本设备会 产生、耗费和发射无线电频率能量，如果没有按照手册说明正确安装和使用，可能会 对无线电通讯造成有害干扰。此时，用户需自行解决干扰问题。 FCC A 级 注意：根據 FCC 規則第 15 款，本設備已經過檢測並被判定符合 A 級數位設備標準。 這 些限制旨在為商業環境下的系統操作提供合理保護，使其免受有害干擾。本設備會 產 生、耗費和發射無線電頻率能量，如果沒有按照手冊說明正確安裝和使用，可能會 對 無線電通訊造成有害干擾。此時，用戶需自行解決干擾問題。 MIC-730IVA User Manual/用户手册...
  • Page 6 4 x Rubber foot pads  4 x HDD Cushion  2 x 5 Pin DI/DO connector  安装之前，用户需确认包装中含有下面所列各项：  1 x MIC-730IVA 工控机  2 x 安装支架  1 x China ROHS 文件  1 x 用户手册 （在线下载） ...
  • Page 7 For more information on this and other Advantech products, please visit our website http://www.advantech.com For technical support and service, please visit our support website for MIC-730IVA at: https://advt.ch/mic-730iva Register your products on our website and get 2 months extra warranty for Free at: http://www.register.advantech.com...
  • Page 8 The equipment has been dropped and damaged. The equipment has obvious signs of breakage. DISCLAIMER: This set of instructions is given according to IEC 704-1. Advantech disclaims all responsibility for the accuracy of any statements contained herein. 请仔细阅读此安全操作说明。...
  • Page 9 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去污噴霧劑清洗 設備。 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。 請不要在潮濕環境中使用設備。 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。 當您連接設備到電源插座上前，請確認電源插座的電壓是否符合要求。 請將電源線佈置在人們不易絆到的位置，並不要在電源線上覆蓋任何雜物。 請注意設備上的所有警告標識。 如果長時間不使用設備，請將其同電源插座斷開，避免設備被超標的電壓波動損 壞。 請不要讓任何液體流入通風口，以免引起火災或者短路。 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。 如遇下列情況，請由專業人員來維修：  電源線或者插頭損壞。  設備內部有液體流入。  設備曾暴露在過於潮濕的環境中使用。  設備無法正常工作，或您無法通過用戶手冊來使其正常工作。  設備跌落或者損壞。  設備有明顯的外觀破損。 免責聲明：該安全指示符合 IEC 704-1 的要求。研華公司對其內容的準確性不承擔任 何法律責任。 警告使用者：此為甲類資訊技術設備，於居住環境中使用時，可能會造成射頻擾動， 在此種情況下，使用者會被要求採取某些適當的對策。 電腦配置了由電池供電的即時時鐘電路，如果電池更換不正確，將有爆炸的危險，因 此只可以使用製造商推薦的同一種或者同等型號的電池進行替換。請按照製造商的指 示處理舊電池。 MIC-730IVA User Manual/用户手册 viii...
  • Page 10 To avoid electrical shock, always disconnect the power from your PC chassis  before you work on it. Don't touch any components on the CPU card or other cards while the PC is on. 为了保护您和您的设备免受伤害或损坏，请遵照以下安全措施：  操作设备之前，请务必断开机箱电源，以防触电。不可在电源接通时接触 CPU 卡或其它卡上的任何元件。 為了保護您和您的設備免受傷害或損壞，請遵照以下安全措施：  操作設備之前，請務必斷開主機殼電源，以防觸電。不可在電源接通時接觸 CPU 板或其它板上的任何元件。 MIC-730IVA User Manual/用户手册...
  • Page 11 MIC-730IVA User Manual/用户手册...

  • Page 12: Table Of Contents

    Key Features/主要特性 ........2 Mechanical Specifications/机械规格/機械規格......4 Electrical Specifications/电源规格/電源規格......4 Environmental Specifications/环境规格/環境規格 ....5 Chapter H/W Installation 硬件安装 硬體安裝7 MIC-730IVA IO Overview/IO 概观/IO 概觀 ......8 Connectors/接口/介面 ..........8 2.2.1 Power Switch and Power indicator/电源开关及指示灯/電源開關及 指示燈 ...........8 2.2.2 Ethernet (LAN)/以太网/ 網路 ......9 2.2.3 COM Port/串口/序列埠 ........10 2.2.4...
  • Page 13 MIC-730IVA User Manual/用户手册...

  • Page 14: Chapter 1 General Introduction

    Chapter General Introduction 概述 產品資訊...

  • Page 15: Introduction/产品简介/產品簡介

    MIC-730IVA is pre-integrated with the NVIDIA AGX Jetson Xavier™, and is ideal for use in edge AI NVR applications. MIC-730IVA design includes 1 x Gigabit Ethernet port, 8 x IEEE 802.3af PoE for IP camera video source inputs. Additionally, MIC- 730IVA also enables HDMI video, 1 x internal USB 2.0 for license key, 2 x 3.5”...
  • Page 16 1 x USB 3.0 （內部）  4 bit DI/4 bit DO  2 x RS-232/RS-422/RS-485  2 x 3.5” 硬碟擴充 *MIC-730IVA 系列產品其硬碟為選配元件，須由消費者自行選擇安裝組成系統電 腦方可使用。請依照產品規格書上標示之規格選購。  1 x 電源開關  3 x indicators（電源/網路/硬碟狀態） PoE 介面  8 x IEEE 802.3af 電源輸出 * 建議使用具屏蔽效果的線材 MIC-730IVA User Manual/用户手册...

  • Page 17: Mechanical Specifications/机械规格/機械規格

    尺寸：300 x 330 x 57 mm (11.8" x 12.9" x 2.24")  參考重量：3.0kg ( 未含硬碟 ) Electrical Specifications/ 电源规格 / 電源規格 Power supply type: AC100-240V 250W ATX, 4-2A, 60-50Hz   电源类型：AC100-240V 250W ATX, 4-2A, 60-50Hz  電源類型：AC100-240V 250W ATX, 4-2A, 60-50Hz MIC-730IVA User Manual/用户手册...

  • Page 18: Environmental Specifications/环境规格/環境規格

    工作湿度：95%@ 40 °C （非凝结） 储存温度：-40 ~ 85°C (-40 ~ 185°F)   储存湿度：60°C@ 95% RH，非凝结 工作溫度：0 ~ 40°C (32 ~ 104°F)   工作濕度：95%@ 40 °C （非凝結） 儲存溫度：-40 ~ 85°C (-40 ~ 185°F)   儲存濕度：60°C@ 95% RH，非凝結 MIC-730IVA User Manual/用户手册...
  • Page 19 MIC-730IVA User Manual/用户手册...

  • Page 20: Chapter 2 H/W Installation

    Chapter H/W Installation 硬件安装 硬體安裝...

  • Page 21: Mic-730Iva Io Overview/Io 概观/Io 概觀

    Connectors/ 接口 / 介面 2.2.1 Power Switch and Power indicator/电源开关及指示灯/電源開關 及指示燈 MIC-730IVA comes with a Power ON/OFF Switch (I: Power-ON/O: Power-OFF) in rear side of device. MIC-730IVA 在本机的后方包含了一个电源 ON/OFF 切换器 （I：电源 -ON /O：电源 - OFF） 。 MIC-730IVA 在本機的後方包含了一個電源 ON/OFF 切換器 （I：電源 -ON /O：電源 - OFF)。...

  • Page 22: Ethernet (Lan)/以太网/ 網路

    2.2.2 Ethernet (LAN)/ 以太网 / 網路 MIC-730IVA comes with one LAN Port in rear side of device. The Ethernet LAN port has two LEDs. The Green LED indicates activity; the other one Green-Amber LED indicates speed. MIC-730IVA 在本机的后方提供了一组网络端口，其上方有两个 LED 灯，绿色 LED 灯...

  • Page 23: Com Port/串口/序列埠

    2.2.3 COM Port/ 串口 / 序列埠 MIC-730IVA comes with a COM Port (RS-485) in the rear side of the device. MMIC-730IVA 在本机的后方提供了一组 RS-485 的数据传输端口。 MIC-730IVA 在本機的後方提供了一組 RS-485 的資料傳輸埠。 RS-232 RS-422 RS-485 TXD- Data- TXD+ Data+ RXD+ RXD_ MIC-730IVA User Manual/用户手册...

  • Page 24: Power Over Ethernet (Poe) /以太网供电/網路供電

    2.2.4 Power over Ethernet (PoE) / 以太网供电 / 網路供電 MIC-730IVA provide 8ch PoE in the rear side of device. Each one support IEEE 802.3AF to IP camera. MIC-730IVA 在本机的后方提供了 8 个 PoE 网络供电端口，支持 IEEE 802.3AF 网络 摄像机供电。 MIC-730IVA 在本機的後方提供了 8 個 PoE 網路供電埠，支援 IEEE 802.3AF 網路攝...

  • Page 25: 4In-4Out Di/Do

    2.2.5 4In-4Out DI/DO MIC-730IVA comes with a 4In/4Out DI/DO port in rear side of device. MIC-730IVA 在本机的后方提供了一组支持 4bit 输入 /4bit 输出的 DI/DO。 MIC-730IVA 在本機的後方提供了一組支援 4bit 輸入 /4bit 輸出的 DI/DO。 Isolation Digital Input Number of Input Channels 2500 V Optical Isolation...

  • Page 26: Internal Usb3.0/內部 Usb3.0

    2.2.6 Internal USB3.0/ 內部 USB3.0 MIC-730IVA provides one USB3.0 internally for software license key. (The upper one only.) MIC-730IVA 在本机的内部提供一组 USB3.0 供软件密钥端口使用。 （仅限上层 USB port 可使用。) MIC-730IVA 在本機的內部提供一組 USB3.0 供軟體金鑰連接使用。 （僅限上層 USB port 可使用。) MIC-730IVA User Manual/用户手册...

  • Page 27: Sata (Hard Disk) Port/ Sata（硬盘）端口/Sata（硬碟）埠

    2.2.7 SATA (Hard Disk) Port/ SATA（硬盘）端口/SATA（硬碟）埠 MIC-730IVA provides two SATA ports internally for 2 x HDD installation. MIC-730IVA 在本机的内部提供了 2 组 SATA 端口供做硬盘连接安装使用。 MIC-730IVA 在本機的內部提供了 2 組 SATA 連接埠供做硬碟連接安裝使用。 MIC-730IVA User Manual/用户手册...

  • Page 28: Terminal Port/终端/終端機

    2.2.8 Terminal Port/终端/終端機 2.2.9 COM1_SW1, COM2_SW1 Pin1 Pin2 Mode RS-232 RS-422 RS-422 RS-422 RS-422 RS-485 RS-485 RS-485 RS-485 MIC-730IVA User Manual/用户手册...
  • Page 29 Invert RTS polarity Bypass RTS polarity Invert RTS polarity Bypass RTS polarity Invert RTS polarity Bypass RTS polarity Invert RTS polarity Bypass RTS polarity COM1_SW1 is for port “COM 1”, and COM2_SW1 is for port “COM 2”. MIC-730IVA User Manual/用户手册...

  • Page 30: Front Panel Led Indicator /前方 Led 指示燈/前方 Led 指示灯

    Front panel LED indicator /前方 LED 指示燈/前方 LED 指示灯 USB Recovery Mode/USB 更新模式/USB 更新模式 To update your MIC-730IVA, you must be in Force USB Recovery Mode. When in Force USB Recovery Mode, you can update system software and write a partition configuration to the device.
  • Page 31 埠。 (3)按住機器內部 REC_SW1 按鈕。 (4)利用 Power Switch 將機器開機。 (5)5秒鐘後放開 REC_SW1 按鈕。 確定 IC-730IVA 有正確被 HOST PC 認到：請在 HOST PC 輸入：lsusb。 如果能夠看到 NVidia Corp.，則表示 MIC-730IVA 已經在 recovery mode。 *MIC-730IVA 系统密碼：mic-730iva MIC-730IVA User Manual/用户手册...

  • Page 32: Chapter 3 Installing

    Chapter Installing 安装 安裝...

  • Page 33: Hdd Installation/硬盘安装/硬碟安裝

    HDD Installation/ 硬盘安装 / 硬碟安裝 1939000410 1 1939000410 * 4pcs 2 1930060501 * 8pcs 3 HDD Bay * 2pcs 1930060501 4 HDD Cushion *4pcs HDD Bay HDD Bay 1930060501 Bracket Installing/ 支架安裝 MIC-730IVA User Manual/用户手册...
  • Page 34 限用物質含有情況標示聲明書 Declaration of the Presence Condition of the Restricted Substances Marking 設備名稱：電腦 型號 （型式） ：MIC-730IVA-00A1/MIC-730IVA-10A1 Equipment name Type designation (Type) 限用物質及其化學符號 Restricted substances and its chemical symbols 單元 六價鉻 多溴二苯醚 鉛 汞 鎘 多溴聯苯 Unit Hexavalent Polybrominated Lead Mercury Cadmium...
  • Page 35 MIC730IVA2006-T MIC-730IVA-00C1 MIC730IVA2007-T MIC-730IVA-10C2 MIC730IVA2008-T MIC730IVA2009-T MIC730IVA2010-T MIC730IVA2101-T MIC730IVA2201-T MIC730IVA2301-T MIC730IVA2102-T MIC730IVA2202-T MIC730IVA2302-T MIC730IVA2103-T MIC730IVA2203-T MIC730IVA2303-T MIC730IVA2104-T MIC730IVA2204-T MIC730IVA2304-T MIC730IVA2105-T MIC730IVA2205-T MIC730IVA2305-T MIC730IVA2106-T MIC730IVA2206-T MIC730IVA2306-T MIC730IVA2107-T MIC730IVA2207-T MIC730IVA2307-T MIC730IVA2108-T MIC730IVA2208-T MIC730IVA2308-T MIC730IVA2109-T MIC730IVA2209-T MIC730IVA2309-T MIC730IVA2110-T MIC730IVA2210-T MIC730IVA2310-T MIC-730IVA User Manual/用户手册...
  • Page 36 MIC-730IVA User Manual/用户手册...
  • Page 37 No part of this publication may be reproduced in any form or by any means, electronic, photocopying, recording or otherwise, without prior written permis- sion of the publisher. All brand and product names are trademarks or registered trademarks of their respective companies. © Advantech Co., Ltd. 2021 www.advantech.com.cn 使用前请检查核实产品的规格。本手册仅作为参考。 产品规格如有变更，恕不另行通知。 未经研华公司书面许可，本手册中的所有内容不得通过任何途经以任何形式复制、翻...
