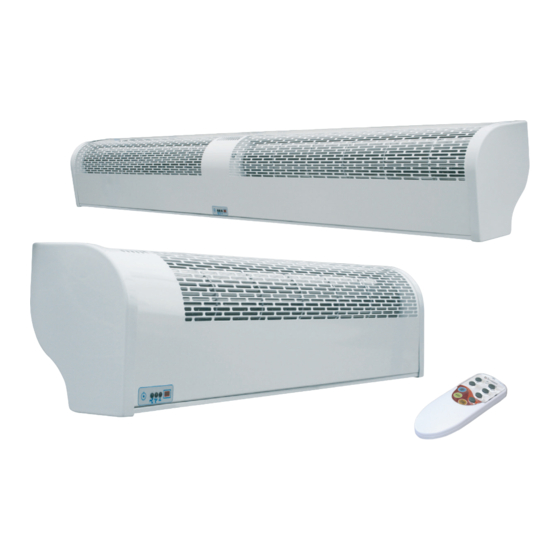

Tecnosystemi Apply air Aria 3 12400011 User Manual

Tangential air curtains with frontal air intake
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
COD. C60000445
REV. 06 - 04/07/2019

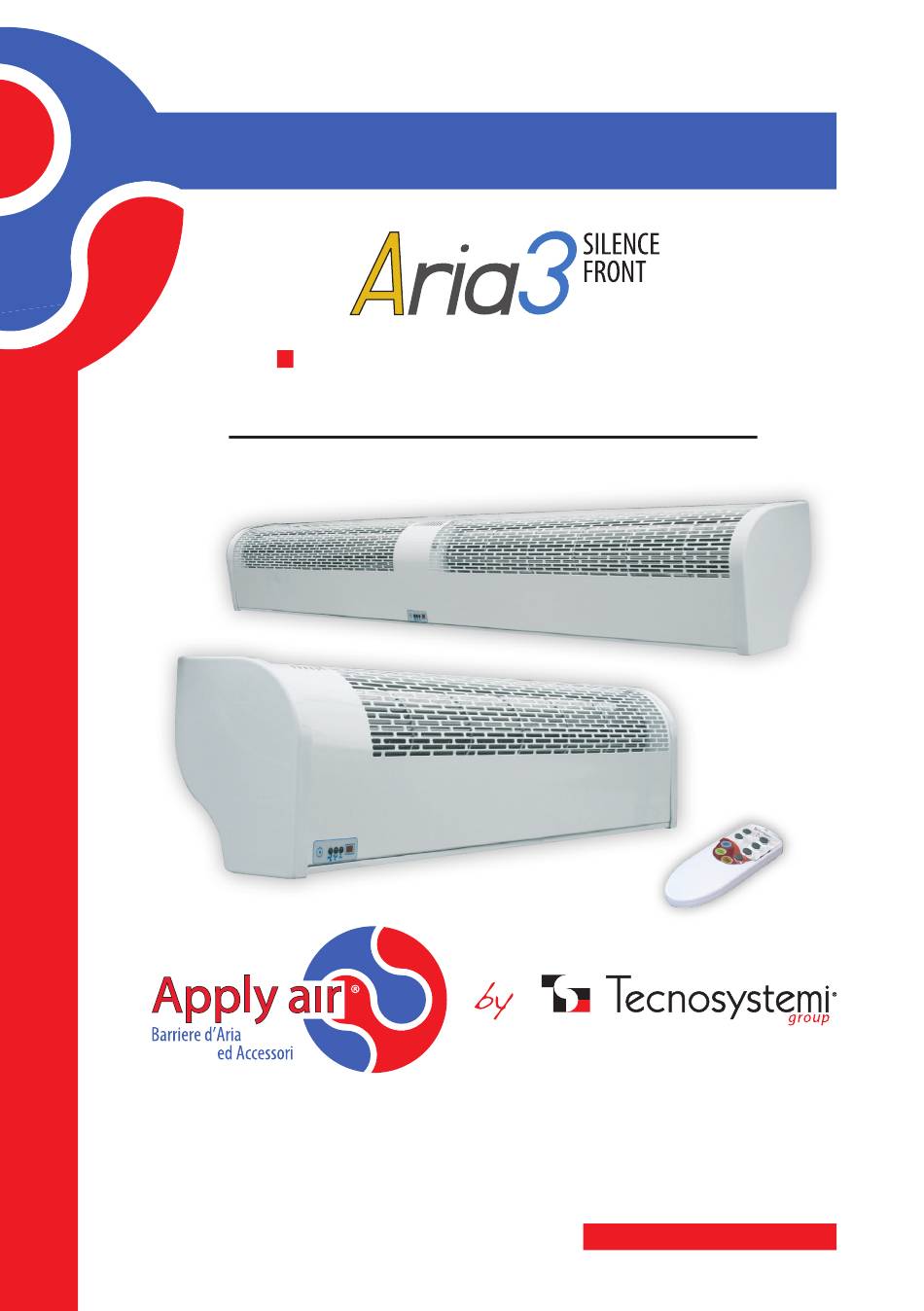

MANUALE D'USO
BARRIERE D'ARIA TANGENZIALE
AD ASPIRAZIONE FRONTALE
COD. 12400011 - 12400013 -12400021 - 12400031
Tecnosystemi S.p.A.
via dell'Industria, 2/4 - Z.I. San Giacomo di Veglia
31029 Vittorio Veneto (Treviso) - Italia
Tel +39 0438.500044 - Fax +39 0438.501516
Numero Verde 800 904474 (only for Italy)
email: info@tecnosystemi.com
Sistemi
www.tecnosystemi.com
C.F. - P. IVA - R.I.TV IT02535780247 Cap. Soc. € 5.000.000,00 i.v.
