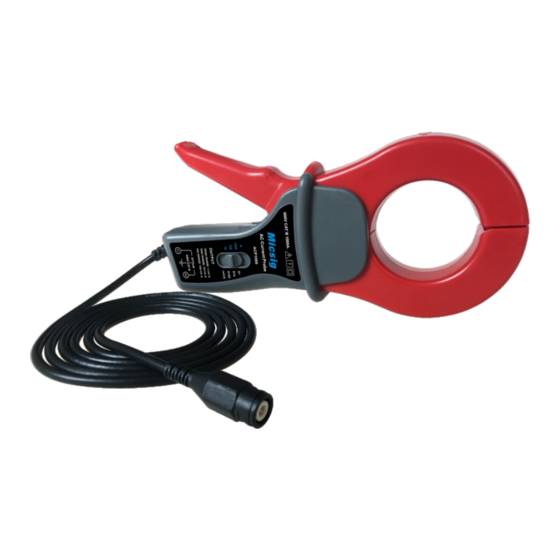

Micsig ACP1000 User Manual

A C P 1 0 0 0 电流探头
使用说明
A C P 1 0 0 0电流探头采用夹钳设计，不必断开被测电路就
可以完成测量，使用轻便安全。高精度，材质高档耐用。通
用BNC接口，适用于各种示波器。
1、主要特点
外 观精美，品质优良
1)
可 以输出 电压信号
3)
2、应用
电 流、电能、功率因数修正装置
1)
马 达驱动器、逆电器、转换器
2)
工 业控制 装置
3)
示 波器和 谐波分析仪
4)
航 空电子设备
5)
深圳麦科信仪器有限公司
地址：
深圳市宝安区西乡街道南昌社区航城⼤道华丰国际机器⼈产业园A栋⼀楼
电话：0755-88600880 邮箱：sales@micsig.com
网址: www.micsig.com.cn
测 试方 式 简单 快 捷
2)
精 确 测试交 流 电流
4)
3、主要参数
测 试 电流范 围：0.1A-1 0 0 0 A
1)
最 大一次 电流：2000A（2秒 ）
2)
输 出 信号 ： m V /A
3)
工作频率 ：10 H z – 10 0 k H z
4)
最 高精度 ：1%
5)
工 作 温度：- 1 5℃ t o 7 5℃
6)
安 全等级：CA T III 600 V
7)
钳 口 窗口 ： 5 2 m m
8)
外 形尺寸：11 1 m m x 216 m m x 45mm
9)
输出引线 ：1 . 55m长 的B N C绝缘同 轴输出 线，可直 接连接 到
10)
示波器 上，也可 通过BNC/香蕉适配 器连接 到万用表 上。
环 保 ：产 品符合RoHS环 保标准
11)
认 证：产 品符合CE标 准
12)
A CP10 0 0电流探 头可用 于交流 电流的测 试， 三个挡 位可调节 ，
最 大可测 试电流 可达1 0 0 0A。在 测试时 ，如果 不确定信号的大 小，
请 先用最 大档位 进行测试，然后依据测 量值切 换 合适的 档位 进行
更 精确的测量。
产品型号 输入电流 额定输出
0.1-10A档 100mV/A
ACP1000 0.1-100A档 10mV/A
1-1000A档 1mV/A
4、产品保修
本电流探头主体保修1 年。 在产品保修期内，凡属于正常使用情况
1)
下，由于产品本身质量问题引起的故障，未经拆修，本公司将负
责给予免费维修。
以下情况保修失效，但提供维修服务，免收人工费，只收取配件
2)
费： a . 消费者因使用、维护、保管不当造成任何配件的损坏。 b .
由不可抗力因素所引致的损坏，如天灾等。
在下列情况，本公司将拒绝提供维修服务或提供收费维修 服务：
3)
a.无法提供产品包装或产品包装上的防伪标签。b.防伪标签内容
经涂改，或模糊不清而无法辨认。c.由任何未经麦科信公司授权
人士拆动过的。（如：换线，拆卸内部元器件等）。d.无销售凭
证或销售凭证内容与产品不符。
频率Hz 额定负载 精度等级
3%±10mV
10-100K ≥100KOhms 2%±5mV
1%±1mV
