DIMENSIONI
Thalos RF
3
DESCRIZIONE STRUMENTO

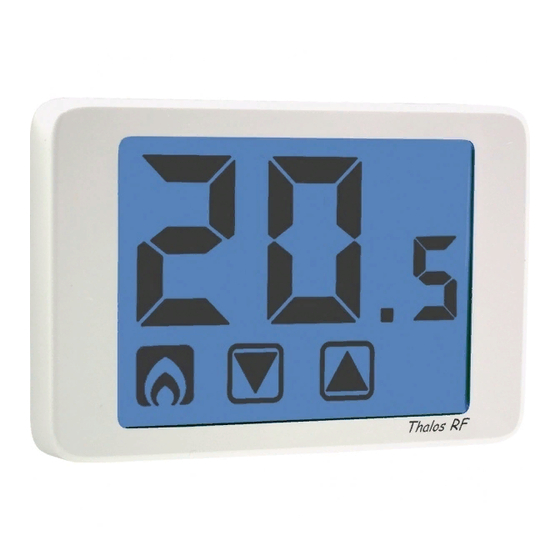

Visualizzazione della temperatura ambiente

Indicatore modalità spento attiva

Indicatore attivazione caldaia (modalità riscaldamento)

Indicatore attivazione condizionatore (modalità raffrescamento)

Tasti di programmazione

Attenzione: i tasti sono attivi solo se lo strumento è agganciato alla base.
USO, PULIZIA E MANUTENZIONE
Premere i tasti con le dita. L'utilizzo di oggetti appuntiti può causare il danneg-
giamento dello strumento.
Per la pulizia dello schermo utilizzare un panno morbido, leggermente umido e
privo di pelucchi, facendo attenzione a non esercitare una pressione eccessiva.
4
INSTALLAZIONE
• Associazione tra Thalos RF e attuatore remoto
Perché il Thalos RF ed un attuatore remoto possano comunicare correttamente,
è necessario eseguire una procedura chiamata "autoapprendimento", durante la
quale l'attuatore remoto riconosce e memorizza l'identità del Thalos RF.
Per effettuare l'autoapprendimento procedere come segue:
1. Attivare la configurazione del canale dell'attuatore remoto (consultare le
istruzioni relative). L'attuatore rimarrà in modalità configurazione per un
tempo prefissato, entro il quale deve ricevere la stringa di configurazione dal
Thalos RF.
2. Inserire le batterie nel Thalos RF, rispettando la
polarità riportata sullo strumento (per accedere al
vano batterie è necessario sganciare il termostato
dalla base premendo la linguetta sul lato inferiore
dello strumento).
Dopo circa 3 secondi il Thalos RF avvia la procedura
di configurazione (segnalata dalla scritta [NF sul
display) a cui segue una breve procedura di test (segnalata dalla scritta TST
sul display) in cui il Thalos RF invia all'attuatore la sequenza on-off-on-off.
3. Alla ricezione della stringa di configurazione, l'attuatore remoto risulta
configurato e riprende il normale funzionamento mentre il Thalos RF
visualizza la temperatura ambiente (i tasti di programmazione saranno attivi
solo dopo aver agganciato il termostato alla base).
1
Manuale d'Uso
TERMOSTATI ELETTRONICI TOUCH SCREEN A RADIOFREQUENZA
 Leggere attentamente tutte le istruzioni
Thalos RF è un termostato elettronico touch screen per la regolazione della
temperatura ambiente sia in riscaldamento che in raffrescamento in grado di
pilotare un attuatore remoto tramite segnale a radiofrequenza.
Alimentato con due batterie di tipo AAA, il Thalos RF non necessita di alcun
cablaggio. Questo consente di installare il termostato in qualsiasi posizione
all'interno della stanza, senza alcun intervento di muratura.
L'ampio display touch screen con retroilluminazione attiva alla pressione di un
tasto consente una visione chiara anche al buio.
Codice Modello Descrizione
VE480000
Thalos RF Bianco Termostato a radiofrequenza colore bianco
VE481800 Thalos RF Nero Termostato a radiofrequenza colore nero
AVVERTENZE DI SICUREZZA
Durante l'installazione ed il funzionamento dello strumento è necessario
rispettare le seguenti indicazioni:
1) Lo strumento deve essere installato da persona qualificata rispettando
scrupolosamente gli schemi di collegamento.
2) Non alimentare il prodotto se qualche parte risulta danneggiata.
3) Lo strumento deve essere installato e messo in funzione in conformità con la
normativa vigente in materia di impianti elettrici.
4) Non utilizzare lo strumento per scopi diversi da quelli indicati.
5) In caso di malfunzionamento dello strumento non eseguire interventi di
riparazione e contattare direttamente l'assistenza tecnica.
6) Lo strumento può essere utilizzato in ambienti con categoria di misura III e
grado di inquinamento 2.
CARATTERISTICHE TECNICHE
• Alimentazione: 2 batterie alcaline da 1,5V (tipo AAA)
• Autonomia: 1 anno circa
• Installazione a parete o a copertura della scatola 503
• Modalità di funzionamento estate (raffrescamento) / inverno (riscaldamento) /
spento (con antigelo)
• Tipo di regolazione:
- on/off con differenziale impostabile (0,1 ÷ 1°C)
- proporzionale P8 con banda 0,8°C (-0,3 ÷ +0,5°C) e periodo 8 minuti
- proporzionale P15 con banda 1,5°C (-0,7 ÷ +0,8°C) e periodo 15 minuti
• Precisione di misura: ±0,5°C
• Risoluzione temperatura misurata: 0,1°C
• Range impostazione setpoint: 2°C ÷ 35°C
• Temperatura di funzionamento: 0°C ÷ +50°C
• Temperatura di immagazzinamento: -10°C ÷ +65°C
• Umidità di funzionamento: 20÷90% non condensante
• Display touch screen con retroilluminazione attiva al tocco di un tasto
• Blocco tastiera con password
• Comunicazione con l'attuatore tramite segnale a radiofrequenza 433.92 MHz
• Distanza massima tra termostato e attuatore: 50 metri in campo libero
• Grado di protezione: IP40
• Indicazioni per il posizionamento
Il Thalos RF è progettato per l'installazione a parete o a copertura della scatola 503.
1
1
2
Fissare la base a muro utilizzando le Agganciare il termostato alla base,
viti in dotazione. accoppiando dapprima i dentini
posti sul lato superiore.
Collocare il termostato ad un'altezza di circa 1,5 m dal pavimento, al riparo
dall'irraggiamento diretto, lontano da porte, finestre, fonti di calore, posizioni con
eccesso o totale mancanza di aerazione.
L'attuatore di solito è invece posto nei pressi della caldaia da pilotare.
Attenzione: la distanza massima tra Thalos RF e attuatore remoto è di circa 50m in
campo libero. Tale valore si riduce se vi sono ostacoli nel mezzo (ad esempio pareti in
cemento armato).
5
FUNZIONAMENTO
Durante il normale funzionamento il Thalos RF visualizza il valore della temperatura rilevata e l'eventuale comando di attivazione all'attuatore remoto è segnalato
dall'accensione del simbolo (modalità riscaldamento) o dal simbolo
Modifica setpoint
oppure
Thalos RF
Thalos RF Thalos RF
Normale funzionamento Modifica della temperatura desiderata (setpoint),
per incrementare per decrementare
Spegnimento
3 sec.
3 sec.
Thalos RF Thalos RF
Nota: In riscaldamento (inverno), il Thalos RF se spento, regola secondo la tempera-
tura di antigelo Toff, al fine di prevenire congelamenti dell'impianto.
Toff può assumere valori da 1 a 10°C oppure essere esclusa; in questo caso non è
garantita alcuna temperatura minima.
Reset
premere
Sganciare e riagganciare il termostato dalla base. Tenere premuti i tasti per almeno 3 secondi durante il lampeggio.
Programmazione avanzata
Il menù di programmazione avanzata è diviso in due parti: programmazione dei parametri di funzionamento (PR) e configurazione/test della trasmissione a radiofrequenza (RF).
Per accedervi, tenere premuti contemporaneamente i tasti e per almeno 3 secondi finchè compare PR. A questo punto scegliere a quale menù accedere con i tasti
Si entra nel menù selezionato trascorsi 3 secondi senza pressione di alcun tasto.
Pr (programmazione parametri)
Nota: il passaggio da un menù al successivo avviene dopo 3 secondi
senza pressioni di tasti.
Minimo setpoint impostabile - L0
E' il valore minimo impostabile come setpoint.
Valori impostabili: 2 ÷ 35°C
Thalos RF
Massimo setpoint impostabile - KI
E' il valore massimo impostabile come setpoint.
Valori impostabili: L0 ÷ 35°C
Thalos RF
Modalità di funzionamento - E-I
se collegato alla caldaia (riscaldamento)
se collegato a un impianto di condizionamento
Thalos RF
Temperatura di antigelo - Toff
Temperatura minima mantenuta con Thalos RF spento
(vedi riquadro «Spegnimento»).
Valori impostabili: 1 ÷ 10 °C oppure --- (funzione esclusa)
Thalos RF
Tipo di regolazione - REG - (solo in riscaldamento)
0 = on/off con differenziale impostabile
P8 = proporzionale con banda 0,8°C e periodo 8 minuti
P15 = proporzionale con banda 1,5°C e periodo 15 minuti
Thalos RF
Differenziale - d0. 3 - (solo per regolazione on/off)
Differenziale (o isteresi) per la regolazione della temperatura.
Valori impostabili: 0,1 ÷ 1°C
Thalos RF
Password per blocco tastiera - PAS
Impostare un valore tra 001 e 999 per attivare il blocco tastiera.
Impostare "---" per disattivare il blocco.
Se il blocco tastiera è attivo, premendo un tasto compare LoC
Thalos RF
e viene richiesta la password. Se è inserita correttamente la
tastiera è sbloccata per i successivi 30 secondi.
(modalità raffrescamento).
Segnalazione batterie scariche
19.8
19.9
3 sec.
...
Thalos RF Thalos RF
Normale funzionamento
Sostituire le batterie appena possibile!
riscaldamento acceso ( )
Messaggi di errore
Si verifica per i seguenti valori di temperatura misurata:
t < 0°C
t >50°C
Thalos RF
Si verifica nel caso di guasto alla sonda.
In questo caso il Thalos RF attiva il ricevitore per 10 minuti
ogni 4 ore (se la temperatura di antigelo Toff è attiva)
Thalos RF
Valori di fabbrica
Setpoint riscaldamento
Setpoint raffrescamento
Minimo setpoint impostabile - L0
Massimo setpoint impostabile - Xi
Thalos RF Modalità di funzionamento
Thalos RF
3 sec. Temperatura di antigelo
Tipo di regolazione
Differenziale
Password
rF (configurazione radiofrequenza)
Thalos RF
3 sec.
Thalos RF
Configurazione - (nF Test - tSt
Scegliere (NF per eseguire una nuova Il test serve per verificare la corretta
configurazione, la quale invia una comunicazione tra Thalos RF e attuato-
stringa identificativa del Thalos RF re e può durare al massimo 10 minuti.
all'attuatore. Per attivare la configura- Per attivare il test, tenere premuto il
zione, tenere premuto il tasto per tasto
almeno 3 secondi finché (NF smette di TST smette di lampeggiare. Durante
lampeggiare. il test vengono inviati all'attuatore i
Nota: prima di attivare la configurazione comandi di on e off ogni 10 secondi.
è necessario attivare la configura- Per interrompere il test tenere premuto
zione del canale sull'attuatore. il tasto
A configurazione avventa il Thalos RF
esegue la fase di test.
Nota: se non si preme alcun tasto entro 10 secondi lo strumento esce dal menù
visualizzando la scritta END.
NORME DI RIFERIMENTO
La conformità con le Direttive Comunitarie:
1999/5/CE (R&TTE) - 2004/108/CE (Compatibilità Elettromagnetica)
è dichiarata in riferimento alle seguenti norme armonizzate:
• ETSI EN 300 220-1 • ETSI EN 300 220-2
• ETSI EN 301 489-1 • ETSI EN 301 489-3
Thalos RF
Thalos RF
Smaltire le batterie negli ap-
positi contenitori della raccolta
differenziata.
21°C
25°C
2°C
35°C
(riscaldamento)
6°C
On /Off
0,3°C
- - - (disattivata)
o .
Thalos RF
per almeno 3 secondi finché
per almeno 3 secondi.
