FlySky FGr4B Quick Start Manual

产品介绍 Introduction
FGr4B 采用 AFHDS3（第三代自动跳频数字系统），
外置单天线带回传功能，设计小巧轻便，易于安装，
可 输 出 PWM/PPM/i-bus/S.BUS/i-bus2 信 号， 支 持
Newport 切换，支持所有 AFHDS3 发射机。

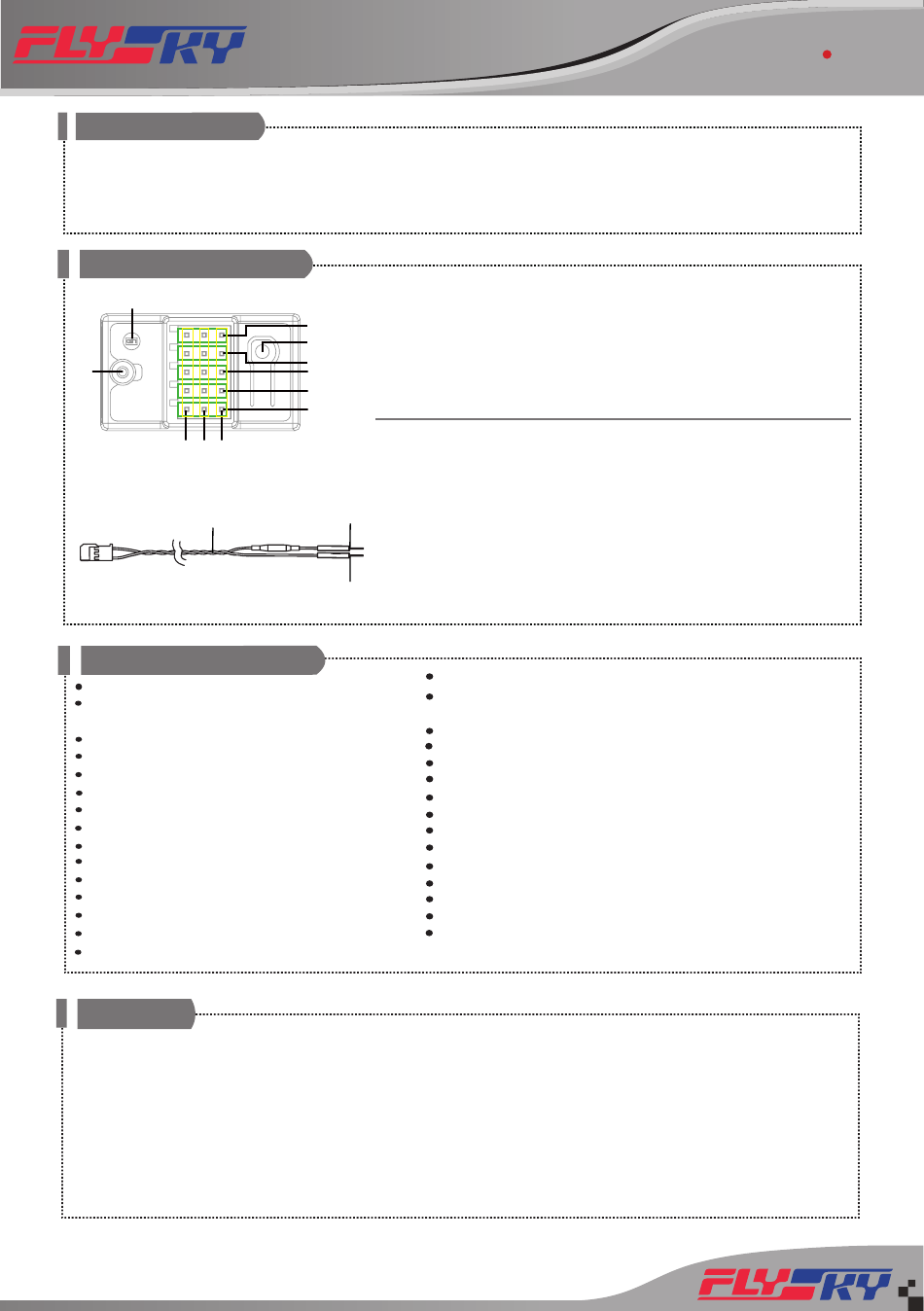

接收机概览 Receiver overview
[7]
[8]
[9] [10] [11]
[12]
产品规格 Product specification
产品型号：FGr4B
适 配 发 射 机： 所 有 支 持 AFHDS3 的 发 射 机（PL18、
NB4，NB4 Lite 等）
车、船等
适合机种：
PWM 通道：4
无线频率：2.4GHZ ISM
无线协议：AFHDS 3
天线类型：单天线
输入电源：3.5 ～ 9V
数据输出：PWM/PPM/i-bus/S.BUS/i-bus2
温度范围：-10℃—+60℃
湿度范围：20~95％
在线更新：是
外形尺寸：17*29*16.6mm
机身重量：6.4g
认证： CE，FCC ID:N4ZFGR4B
对码 Binding
1. 按住接收机对码按键同时上电后松开对码键或者先给接收机上电后，长按对码键 3 秒，接收机指示灯快闪进入对码状态；
2. 打开发射机并使其进入对码状态；
3. 当接收机指示灯变为常亮时，对码成功 ;
• 当对码的发射机是单向模式进入对码状态时，接收机收到对码信息后指示灯慢闪；然后手动将发射机退出对码状态，接收机指示
灯变为常亮表示对码成功；
4. 检查发射机、接收机、模型是否正常工作。如需重新对码，请重复以上步骤。
http://www.flysky-cn.com
Copyright ©2021 Flysky Technology co., ltd
FGr4B

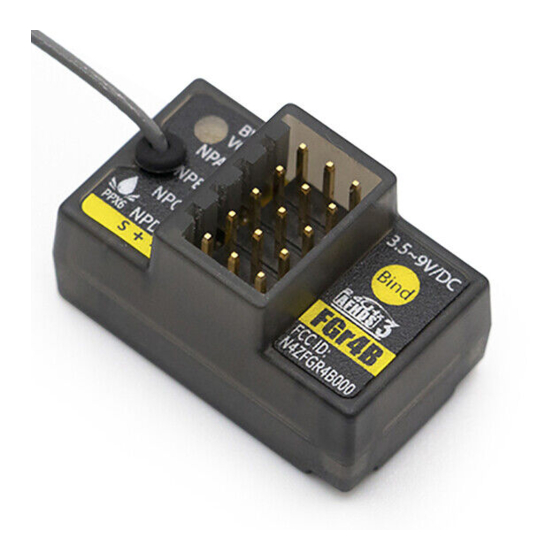

The FGr4B receiver adopts Flysky's third-generation automatic frequency
hopping digital system (AFHDS 3).It uses a single-antenna bidirectional
transmission system and is uniquely designed to install and output PWM/
PPM/i-bus/S.BUS/i-bus2 in signals. It supports all AFHDS3 transmitter .
[1] CH1(NPD)
[2] CH2(NPC)
[3] CH3(NPB)
[6]
[4] CH4(NPA)
[5]
[5] 对码按键
[4]
[6] VCC/BVD （电池电压检测 / 供电接口）
[3]
[7] LED 灯
[2]
[1]
[5] BIND
[6] VCC/BVD(Battery voltage detection /
power supply interface)
[7] LED
[8] Antenna
[13] [9]S（Signal Pin）
[14]
Product Model: FGr4B
Adaptive transmitter: all transmitter supporting AFHDS3 (PL18,
NB4,NB4 Lite， etc.)
Model Type:
PWM Channels: 4
RF: 2.4GHz ISM
2.4G Protocol: AFHDS 3
Antenna: Single Antenna
Input Power: 3.5~9V
Data Output: PWM/PPM/i-bus/S.BUS/i-bus2
Temperature Range: -10℃—+60℃
Humidity Limit: 20%-95%
Online Update: Yes
Dimensions: 17*29*16.6mm
Weight: 6.4g
Certification: CE，FCC ID:N4ZFGR4B
接收机 Receiver
[8] 天线
[9] 信号脚
[10] +（电源正极）
[11] -（电源地）
[12] BVD 功能配件
[13] 接电池正极
[14] 接电池负极
[10] +（Positive power terminal）
[11] -（Power ground）
[12] BVD harness
[13] Connect to battery positive pole
[14] Connect to battery negative pole
Car/Boat ect.
