D G U F r

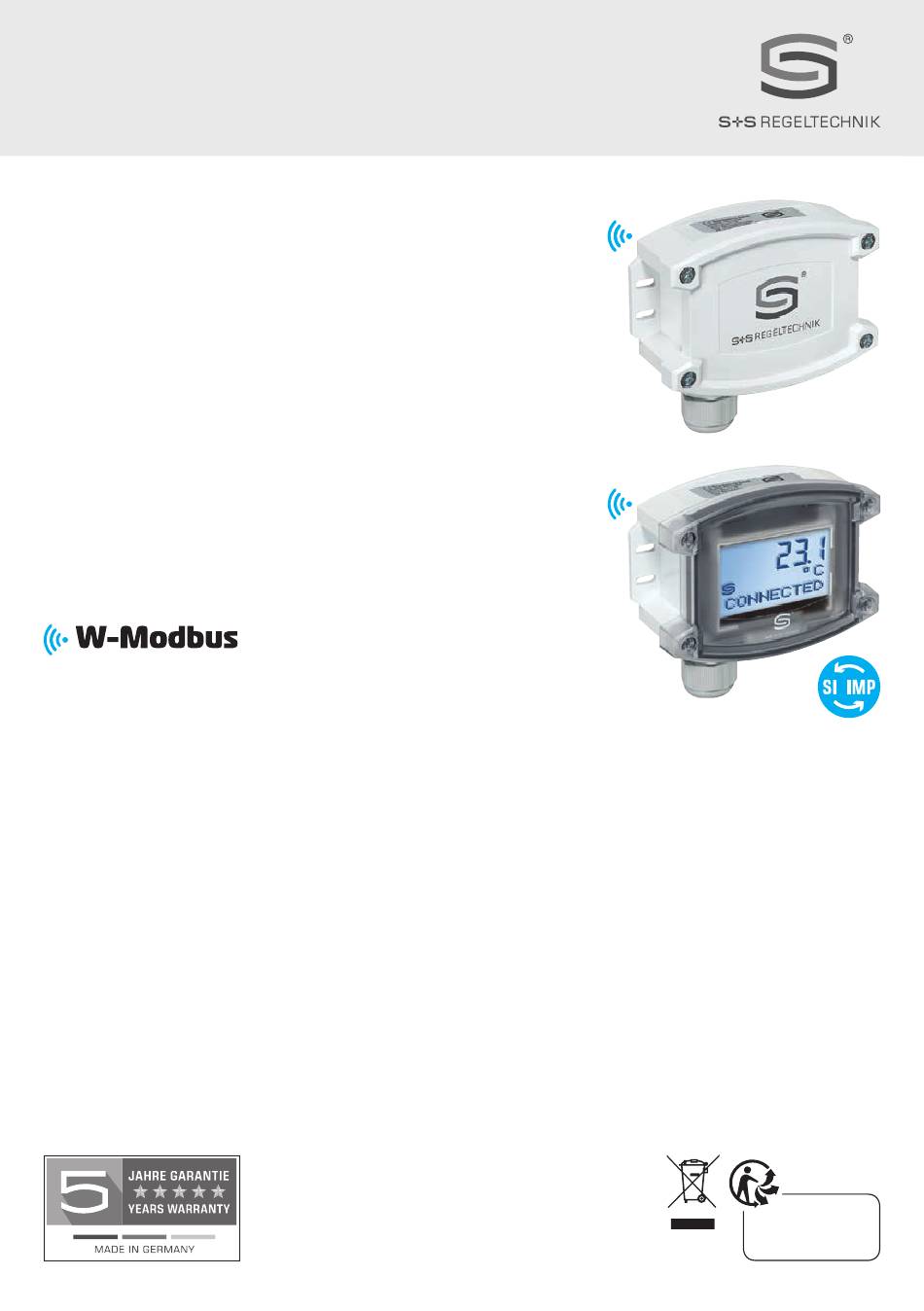

THERMASGARD
®
D
Konfigurationsanleitung
Temperaturmessumformer,
kalibrierfähig, mit W-Modbus (Wireless)
G U
Configuration Instructions

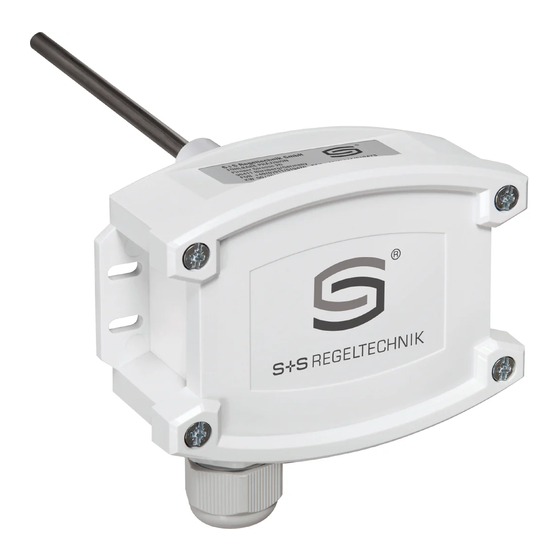

Temperature measuring transducers,
calibratable, with W-Modbus (Wireless)
F
Instructions de configuration
Convertisseur de température,
étalonnable, avec W-Modbus (Wireless)
r
Инструкции по настройке
Преобразователь температуры измерительный,
калибруемый, с модулем W-Modbus (Wireless)
6000-3660-0000-2XX 36600-2025 V200 07/2024
xx - wModbus
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Advertisement
Related Manuals for S+S Regeltechnik THERMASGARD wModbus Series
Summary of Contents for S+S Regeltechnik THERMASGARD wModbus Series
- Page 1 Convertisseur de température, étalonnable, avec W-Modbus (Wireless) Инструкции по настройке Преобразователь температуры измерительный, калибруемый, с модулем W-Modbus (Wireless) S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
- Page 2 D G U F r xx - wModbus THERMASGARD ® ® ® Schematic diagram THERMASGARD Pin assignment THERMASGARD xx - wModbus xx - wModbus (M12 option) MALE offset DIP A 1 2 3 4 5 6 7 8 address Plug for display 1 2 3 4 pair...
-
Page 4: Status Leds
W-Modbus (Wireless) | Inbetriebnahme (Slave) W-Modbus-Sensor (Slave) STATUS-LEDS Die beiden LEDs L1 und L2 (rechts neben dem Pair-Taster) zeigen den Funkstatus des Sensors an. Diese sind nach dem Einschalten aktiv und werden nach ca. 30 Minuten automatisch deaktiviert. Bei Bedarf können die LEDs mittels Pair-Taster manuell reaktivert werden. TELEGRAMM-LED Die LED (links neben dem DIP-Schalter A) zeigt durch Blinken eine aktive Modbus-Kommunikation an. - Page 5 W-Modbus-Sensor (Slave) ANLERNEN (PAIRING) "Slave" Werkseitig steht die Busadresse auf „1“ und kann über DIP-Schalter umgestellt werden (siehe Abschnitt „Modbus-Konfiguration“). Das Ändern der Busadresse ist jederzeit möglich, auch nach dem Koppeln an ein Gateway. Zum Anlernen eines W-Modbus-Sensors (Slave) an ein Master-Gateway (DDC/SPS), müssen beide Geräte in den Pairing-Modus (Anlernmodus) gesetzt werden.
- Page 6 W-Modbus (Wireless) | Netzwerk-Installation Allgemeiner Aufbau Bustopologie mit Abschluss- und Vorspannungswiderständen (Mischform) MODBUS RTU-Master Pull-Up- / Vorspannungswiderstand BIAS A (D1) D+ Leitungs- abschluss B (D0) D– Pull-Down- / Vorspannungswiderstand BIAS Common (GND) MODBUS MODBUS W-MODBUS Slave Slave Gateway W-MODBUS Slave 1 W-MODBUS W-MODBUS MODBUS...
- Page 7 THERMASGARD ® xx - wModbus | Konfiguration BUSADRESSE Werkseitig steht die Busadresse auf „1“ und kann über DIP-Schalter umgestellt werden. Das Ändern der Busadresse ist jederzeit möglich, auch nach dem Koppeln an ein Gateway. Bei Displaygeräten wird die geänderte Busadresse für ca. 30 Sekunden im Display angezeigt. Konfiguration am Beispiel "193"...
-
Page 8: Anzeige Im Display
THERMASGARD ® xx - wModbus | Konfiguration ANZEIGE IM DISPLAY Der Anzeigewert ist abhängig vom eingestellten Einheitensystem (siehe Tabelle „Function 05 Write Single Coil“). Bei Bedarf kann das Geräte von SI (default) auf Imperiale Einheiten umgestellt werden. Standardanzeige Standardmäßig wird in der ersten Zeile der Wert und in der zweiten Zeile die entsprechende Einheit statisch angezeigt: Temperatur [°C] [°F]. - Page 9 THERMASGARD ® xx - wModbus | Konfiguration Aufbau Segment-Muster (Register 4x0005) Bit 0 ..Dot A Dot A Dot B Dot DP1 Dot C Dot DP2 Dot D Dot E Bit 1 ..Dot B Bit 2 ..Dot C Bit 3 ..
- Page 10 THERMASGARD ® xx - wModbus | Telegramme TELEGRAMME Function 04 Read Input Register Register Parameter Data Type Value Range 3x0001 Temperatur Ohne Filterung Signed 16 Bit – 500...+ 1500 – 50.0 ... +150.0 °C – 580...+ 3020 – 58.0 ... +302.0 °F –...
- Page 11 THERMASGARD ® xx - wModbus | Telegramme Function 06 Write Single Register & Function 16 Write Multiple Register Register Parameter (Display) Data Type Value Range 4x0001 physikalischer Anzeigewert * Unsigned 8 Bit 0...10 0...10 Standardanzeige: Default- Temperatur einstellung alternative Anzeige: frei konfigurierbare Anzeige 4x0002 7-Segment Wert...
- Page 12 THERMASGARD ® xx - wModbus | Telegramme Function 08 Diagnostics Folgende Sub Function Codes werden unterstützt Sub Function Parameter Data Type Antwort Code Echo der Sendedaten Echodaten (Loopback) Neustart Modbus Echo Telegramm (Reset Listen Only Mode) Aktivierung Listen Only Mode Keine Antwort Lösche Zähler Echo Telegramm...
- Page 14 W-Modbus (wireless) | Commissioning (Slave) W-Modbus sensor (slave) STATUS LEDS The two LEDs L1 and L2 (on the right of the "Pair" push-button) indicate the wireless state of the sensor. They activate after the system is switched on and deactivate automatically after approx. 30 minutes. If required, the LEDs can be reactivated manually using the "Pair"...
- Page 15 W-Modbus sensor (slave) PAIRING "Slave" The bus address is set to "1" at the factory and can be changed using DIP switches (see "Modbus configuration" section). The bus address can be changed at any time, even after pairing to a gateway. To pair a W-Modbus sensor (slave) to a master gateway (DDC/PLC), both units must be set to Pairing mode.
- Page 16 W-Modbus (wireless) | Network installation General bus topology structure with terminating and bias resistors (Mixed configuration) MODBUS RTU-Master Pull-up / bias resistor BIAS A (D1) D+ Line termination B (D0) D– Pull-down / bias resistor BIAS Common (GND) MODBUS MODBUS W-MODBUS Slave Slave...
-
Page 17: Bus Address
THERMASGARD ® xx - wModbus | Configuration BUS ADDRESS The bus address is set to „1“ at the factory and can be changed using DIP switches. The bus address can be changed at any time, even after pairing to a gateway. With display units, the modified bus address is shown on the display for approx. - Page 18 THERMASGARD ® xx - wModbus | Configuration READOUT IN THE DISPLAY The display value depends on the set unit system (see table “Function 05 Write Single Coil”). If required, the unit can be switched from SI (default) to imperial units. Standard display By default, the first line indicates the value while the second line indicates the corresponding unit statically: temperature [°C] [°F].
- Page 19 THERMASGARD ® xx - wModbus | Configuration Composition of Segment Pattern (Register 4x0005) Bit 0 ..Dot A Dot A Dot B Dot DP1 Dot C Dot DP2 Dot D Dot E Bit 1 ..Dot B Bit 2 ..Dot C Bit 3 ..
- Page 20 THERMASGARD ® xx - wModbus | Telegrams TELEGRAMS Function 04 Read Input Register Register Parameter Data Type Value Range 3x0001 Temperature Without filtering Signed 16 Bit – 500...+ 1500 – 50.0 ... +150.0 °C – 580...+ 3020 – 58.0 ... +302.0 °F –...
- Page 21 THERMASGARD ® xx - wModbus | Telegrams Function 06 Write Single Register & Function 16 Write Multiple Register Register Parameter (Display) Data Type Value Range 4x0001 Physical parameter displayed * Unsigned 8 Bit 0...10 0...10 Standard display: Default Temperature setting Alternative display: Freely configurable display 4x0002...
- Page 22 THERMASGARD ® xx - wModbus | Telegrams Function 08 Diagnostics The following sub function codes are supported Sub Function Parameter Data Type Answer Code Echo of transmission data Echo data (Loopback) Restart Modbus Echo telegram (Reset listen-only mode) Activation listen-only mode No answer Delete counter Echo telegram...
- Page 24 W-Modbus (Wireless) | Mise en service (slave) Capteur W-Modbus (slave) LED D’ÉTAT Les deux LED L1 et L2 (à droite à côté du bouton Pair) indiquent l’état radio du capteur. Elles sont activées après la mise en marche et automatiquement désactivées après env. 30 minutes. Si nécessaire, les LED peuvent être réactivées manuellement à...
- Page 25 Capteur W-Modbus (slave) APPRENTISSAGE (PAIRING) « Slave » L’adresse du bus est réglée sur « 1 » en usine et peut être modifiée à l’aide du commutateur DIP (voir section « Configuration Modbus »). Cette modification est possible à tout moment, même après le couplage à une passerelle. Pour la programmation par apprentissage d’un capteur W-Modbus (esclave) sur une Gateway maître (DDC/API), les deux appareils doivent être réglés sur le mode d’appairage (mode d’apprentissage).
- Page 26 W-Modbus (Wireless) | Installation réseau Structure générale de la topologie en bus avec résistances de terminaison et de polarisation (forme mixte) MODBUS RTU-Master Résistance de pull-up / polarisation BIAS A (D1) D+ de ligne B (D0) D– Résistance de pull-down / polarisation BIAS Common...
- Page 27 THERMASGARD ® xx - wModbus | Configuration ADRESSE DU BUS L’adresse du bus est réglée sur « 1 » en usine et peut être modifiée à l’aide du commutateur DIP. Cette modification est possible à tout moment, même après le couplage à une passerelle. Dans le cas des appareils à...
-
Page 28: Affichage Sur L'écran
THERMASGARD ® xx - wModbus | Configuration AFFICHAGE SUR L’ÉCRAN La valeur d’affichage dépend du système d’unités réglé (voir tableau « Fonction 05 Write Single Coil »). Si nécessaire, l’appareil peut être commuté de SI (par défaut) sur Impérial. Affichage standard Par défaut, la valeur est affichée sur la première ligne et l’unité correspondante est affichée de manière statique sur la seconde ligne : Température [°C] [°F]. - Page 29 THERMASGARD ® xx - wModbus | Configuration Structure du modèle du segment (registre 4x0005) Bit 0 ..Dot A Dot A Dot B Dot DP1 Dot C Dot DP2 Dot D Dot E Bit 1 ..Dot B Bit 2 ..Dot C Bit 3 ..
- Page 30 THERMASGARD ® xx - wModbus | Télégrammes TÉLÉGRAMMES Function 04 Read Input Register Registre Paramètres Data Type Value Range 3x0001 Température Sans filtrage Signed 16 Bit – 500...+ 1500 – 50.0 ... +150.0 °C – 580...+ 3020 – 58.0 ... +302.0 °F –...
- Page 31 THERMASGARD ® xx - wModbus | Télégrammes Function 06 Write Single Register & Function 16 Write Multiple Register Registre Paramètres (écran) Data Type Value Range 4x0001 Valeur d‘affichage physique * Unsigned 8 Bit 0...10 0...10 Affichage standard : Réglage Température par défaut Affichage alternatif : Affichage librement configurable...
- Page 32 THERMASGARD ® xx - wModbus | Télégrammes Function 08 Diagnostics Les codes sous-fonction suivants sont pris en charge Code sous- Paramètres Data Type Réponse fonction Écho des données d’émission Données d’écho (loopback-rebouclage) Redémarrage Modbus (Reset Listen Télégramme d’écho Only Mode – Réinit Mode Écoute Seule) Activation Listen Only Mode Pas de réponse (mode Écoute seule)
- Page 34 W-Modbus (Wireless) | Ввод в эксплуатацию (ведомое устройство) Датчик W-Modbus (ведомое устройство) СВЕТОДИОДЫ СОСТОЯНИЯ Оба светодиодных индикатора L1 и L2 (справа возле кнопки Pair) показывают состояние радиосвязи датчика. Они активируются после включения и прибл. через 30 минут автоматически деактивируются. При необходимости светодиодные индикаторы можно активировать вручную с помощью кнопки Pair. СВЕТОДИОД...
- Page 35 Датчик W-Modbus (ведомое устройство) ПРОГРАММИРОВАНИЕ (PAIRING) «Slave» На заводе настроен адрес шины «1», его можно изменить при помощи DIP-переключателей (см. пункт «Конфигурирование шины Modbus»). Изменение адреса возможно в любое время, даже после подключения к шлюзу. Для подключения датчика W-Modbus (ведомое устройство) к главному шлюзу (ПЦУ/ПЛК) нужно перевести оба устройства в...
- Page 36 W-Modbus (Wireless) | Создание сети Общая структура шинной топологии с согласующими резисторами и резисторами в цепи смещения (гибридная форма) MODBUS RTU-Master Подтягивающий резистор / резистор в цепи смещения BIAS A (D1) D+ Оконечная нагрузка шины B (D0) D– Стягивающий резистор / резистор...
- Page 37 THERMASGARD ® xx - wModbus | Конфигурация А ДРЕС ШИНЫ На заводе настроен адрес шины «1», его можно изменить при помощи DIP-переключателей. Изменение адреса возможно в любое время, даже после подключения к шлюзу. На устройствах с дисплеем измененный адрес показывается в течение прибл. 30 секунд. Пример...
-
Page 38: Индик Ация На Дисплее
THERMASGARD ® xx - wModbus | Конфигурация ИНДИК АЦИЯ НА ДИСПЛЕЕ Отображаемое значение зависит от настроенной системы единиц (см. таблицу «Функция 05 — Запись значения одного флага (Write Single Coil)»). При необходимости можно переключить устройство с СИ (по умолчанию) на английскую систему мер. Стандартная... - Page 39 THERMASGARD ® xx - wModbus | Конфигурация Пример структуры сегментного поля (регистр 4x0005) Бит 0 ..Dot A Dot A Dot B Dot DP1 Dot C Dot DP2 Dot D Dot E Бит 1 ..Dot B Бит 2 ..Dot C Бит...
- Page 40 THERMASGARD ® xx - wModbus | Телеграммы ТЕЛЕГРАММЫ Функция 04 — Чтение регистров ввода (Read Input Register) Регистр Параметр Тип данных Значение Диапазон 3x0001 Температура Без фильтрации – 500...+ 1500 – 50.0 ... +150.0 °C Со знаком 16 бит – 580...+ 3020 –...
- Page 41 THERMASGARD ® xx - wModbus | Телеграммы Функция 06 — Запись значения в один регистр хранения (Write Single Register) и Функция 16 — Запись значений в несколько регистров хранения (Write Multiple Register) Регистр Параметры (дисплей) Тип данных Значение Диапазон 4x0001 Физическое значение* Без...
- Page 42 THERMASGARD ® xx - wModbus | Телеграммы Функция 08 — Диагностика (Diagnostics) Поддерживаются следующие коды подфункции Код Параметр Тип данных Ответ подфункции Эхо отправленных данных Данные эхо (Loopback) Перезапуск Modbus Телеграмма эхо (Reset Listen Only Mode) Активация (Listen Only Mode) Без ответа Сброс...
- Page 43 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 44 D G U F r Busadresse, binärcodiert Bus address, binary coded Adresse du bus, code binaire Адресс шины, двоичный 0 0 0 0 0 0 0 1 0 0 1 1 0 0 1 1 0 1 1 0 0 1 0 1 1 0 0 1 0 1 1 1 1 1 0 0 1 0 0 1 0 0 0 0 0 0 1 0...
