S+S Regeltechnik THERMASGARD RPTM2 wModbus Operating And Mounting Instructions Manual

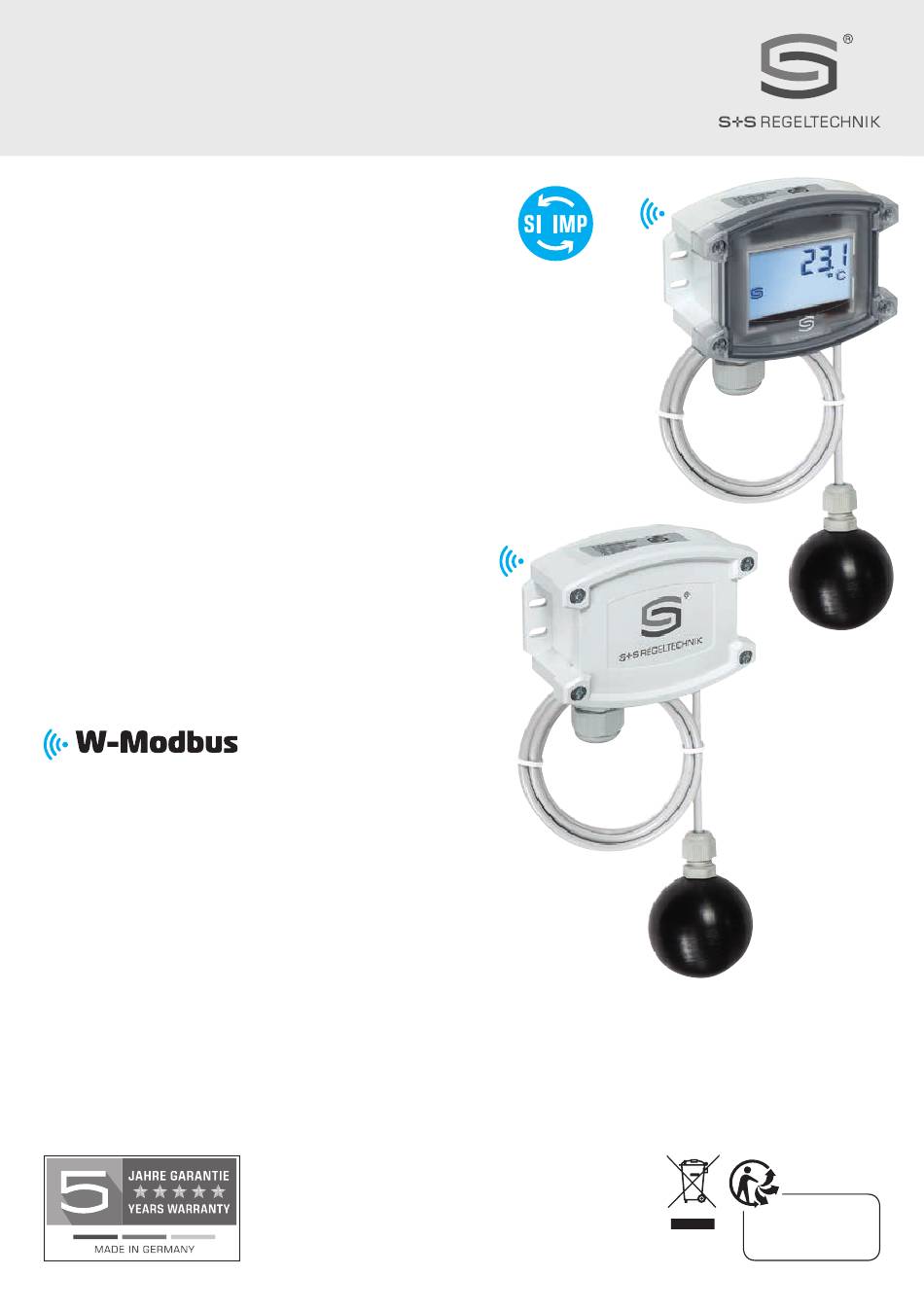

Pendulum room temperature measuring transducer, with globe, calibratable, with w-modbus wireless
Hide thumbs Also See for THERMASGARD RPTM2 wModbus:
Table of Contents

Advertisement

Available languages

Available languages

  • ENGLISH, page 7

Quick Links

Download this manual
D G U F r
THERMASGARD
®
D
Bedienungs- und Montageanleitung
Raumpendel-Temperaturmessumformer
(mit Kugel), kalibrierfähig,
mit W-Modbus (Wireless)
G U
Operating and Mounting Instructions
Pendulum room temperature measuring transducer,
(with globe), calibratable,
with W-Modbus (Wireless)
F
Notice d'instruction
Sonde d'ambiance pendulaire avec convertisseur,
(avec boule), étalonnable,
avec W-Modbus (Wireless)
r
Руководство по монтажу и обслуживанию
Преобразователь температуры в помещении
измерительный маятникового типа
(с шаровым датчиком), калибруемый,
с модулем W-Modbus (Wireless)
6000-4300-0000-1XX 43000-2024 V100 07 ⁄ 2024
