HIKOKI W 18DA Handling Instructions Manual

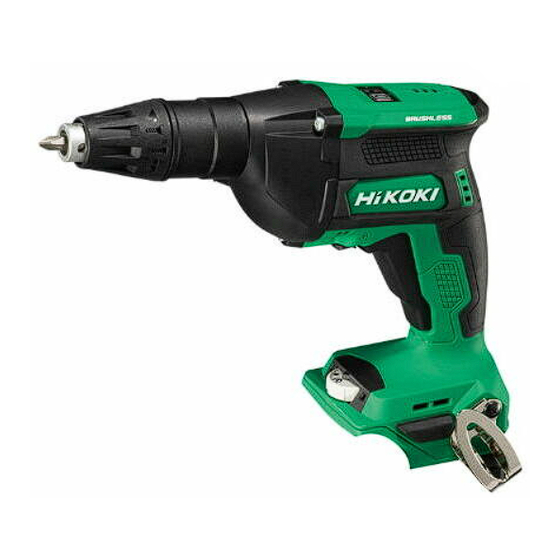

Cordless screw driver
Hide thumbs Also See for W 18DA:
Table of Contents

Advertisement

Quick Links

Download this manual
充电式螺丝起子机
Cordless Screw Driver
W 18DA
W18DA
保留备用
Keep for future reference
使用说明书
Handling instructions
W 18DB
•
W18DB

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the W 18DA and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HIKOKI W 18DA

Summary of Contents for HIKOKI W 18DA

  • Page 1 充电式螺丝起子机 Cordless Screw Driver W 18DA W 18DB • W18DB W18DA 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 规定使用条件..........11 充电式螺丝起子机安全警告.....5 电池的拆卸／安装法.........11 其它安全警告...........5 充电..............11 锂离子电池使用注意事项......6 作业之前............14 锂离子电池运输..........8 使用方法............14 符号...............8 使用..............14 零件名称.............9 操作上的注意事项........18 规格..............10 维护和检查.............19 标准附件............10 选择附件............20 电动工具通用安全警告 警告！ 阅读随电动工具提供的所有安全警告、说明、图示和规定。 不遵照以下所列说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 警告中的术语“电动工具”是指市电驱动（有线）电动工具或电池驱动（无线） 电动具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 杂乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 操作电动工具时，远离儿童和旁观者。 注意力不集中会使你失去对工具的控制。 2) 电气安全 a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的...
  • Page 3 中文 e) 当在户外使用电动工具时，使用适合户外使用的延长线。 适合户外使用的电线将降低电击风险。 f) 如果无法避免在潮湿环境中操作电动工具，应使用带有剩余电流装置 （RCD）保护的电源。 RCD 的使用可降低电击风险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 防护装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。在连接电源和 / 或电池包、拿起或搬运工具前确保开关处 于关断位置。 手指放在开关上搬运工具或开关处于接通时通电会导致危险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要过分伸展。时刻注意立足点和身体平衡。 这样能在意外情况下能更好地控制住电动工具。 f) 着装适当。 不要穿宽松衣服或佩戴饰品。 让你的头发和衣服远离运动部件。 宽松衣服、佩饰或长发可能会卷入运动部件。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保其连接完好且使用 得当。 使用集尘装置可降低尘屑引起的危险。 h) 不要因为频繁使用工具而产生的熟悉感而掉以轻心，忽视工具的安全准...
  • Page 4 中文 e) 维护电动工具及其附件。检查运动部件是否调整到位或卡住，检查零件 破损情况和影响电动工具运行的其他状况。如有损坏，应在使用前修理 好电动工具。 许多事故是由维护不良的电动工具引发的。 f) 保持切削刀具锋利和清洁。 维护良好地有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，并考虑作业条件和要进行的作业来选择电动工具、附 件和工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险情况。 h) 保持手柄和握持表面干燥、清洁，不得沾有油脂。 在意外的情况下，湿滑的手柄不能保证握持的安全和对工具的控制。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 e) 请勿使用损坏或改装的电池盒或工具。 损坏或改装的电池可能会引发突发状况，导致火灾、爆炸或受伤。...

  • Page 5: 充电式螺丝起子机安全警告

    中文 充电式螺丝起子机安全警告 1. 在操作过程中，紧固件可能会触碰到隐藏的导线，因此请握住电动工具的绝 缘夹持面。 紧固件接触“带电”导线可能会使电动工具的裸露金属部件“带电” ，并可 能造成操作者触电。 其它安全警告 1. 本工具为手提式工具，用於旋紧和旋松螺丝。请不要用於其它作业。 2. 操作期间，确保紧紧握住工具把手。( 图 1) 3. 确保您要工作的场地无电源线、煤气 管道或水管（例如使用金属探测器） 。 4. 较小工件必须以不会随钻头一起移动 的方式固定（例如，通过夹在虎钳中 或用螺丝夹固定在工作台上） 。 5. 请勿让通风口保持关闭状态。 6. 请确保蓄电池安装牢固。电池松动后， 可能脱落并引起事故。 图 1 7. 请勿触碰移动的部件。 请勿将手、手指或身体的其他部位靠近工具的移动部件。 8. 安装好起子机的钻头以后，请轻轻拉出钻头以确认钻头是否松动。如果钻头 安装不当，在使用时钻头可能会因松动而引起危险。 9. 将主机保持笔直拧入螺丝。 如果起子机与螺丝之间的位置不成直线， 则会损坏螺丝头并磨损钻头。此外， 规定的扭矩也无法传给螺丝，从而导致螺丝留在外面。请使起子机与螺丝成...

  • Page 6: 锂离子电池使用注意事项

    中文 16. 在寒冷条件下（低于 0℃）使用电池有时会导致旋紧扭矩下降和工作量减少。 不过，这只是暂时现象，待电池升温后即会恢复正常。 17. 请在 -5 － 40℃环境下使用本工具及电池。 18. 务请在 0℃－ 40℃的温度下进行充电。温度低于 0℃将会导致充电过度，极 其危险。电池不能在高于 40℃的温度下充电。 最适合于充电的温度是 20 － 25℃。 19. 不要连续使用充电器。 一次充电完毕后，在 15 分钟内不要再次使用该充电器对电池充电。 20. 勿让杂质进入电池连结口内。 21. 切勿拆卸电池与充电器。 22. 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。 23. 请勿将电池丢入火中。 电池受热将会爆炸。 24. 请勿将异物插入充电器的通风口。 若将金属异物或易燃物插入通风口的话， 将会引起触电事故或使充电器受损。 25. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的 电池乱丢。...
  • Page 7 中文 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件 (螺丝、钉子等) 存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4. 请依规定方式使用电池，切勿移作他用。 5. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 6. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 7. 在发觉有渗漏或异味时，请勿接近远离火源。 8. 请勿在会产生强烈静电的地方使用。 9. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 10. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水） ，可能造 成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远 离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！...

  • Page 8: 锂离子电池运输

    中文 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 输出功率 警告！ 告知运输公司，包装内包含一个锂离子电池，告知该公 2 至 3 位数 司其功率输出并且要按照运输公司的指引安排运输。 ● 功率输出超过 100Wh 的锂离子电池被视作危险物品 并且需要特别申请程序。 ● 对于境外运输，您必须遵守国际法以及输入国的规章 和条例。 图 3 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 空载转速 读使用说明书 /min 每分钟的振动次数 直流电 额定电压 警告...

  • Page 9: 零件名称

    中文 零件名称 1. 电动工具 开关面板 剩余电池电量指示灯开关 剩余电池电量指示灯 （位于工具主体上） （位于工具主体上） 马达 旋转选择开关 把手 操作模式 LED灯 扳机开关 刻度盘 挂钩 电池 图 4 2. 电池 ( 选购件 ) 3. 电池充电器 ( 选购件 ) 电线 通风口 端子 指示灯 电池盖 导轨 铭牌 插销 <BSL1820M> <UC18YFSL> 图...

  • Page 10: 标准附件

    中文 规格 电动工具 W18DA W18DB 型式 电压 空载转速 0-5000/min 0-3000/min 螺栓尺寸 6.35mm 六角形 钻头杆的尺寸 BSL1820M: 锂离子 18V (2.0Ah 5 节 ) 电池 1.4 kg ( 安装 BSL1820M) 1.5 kg ( 安装 BSL1820M) 重量 充电器（分开销售） UC18YFSL 型式 充电电压 14.4V-18V 0.5kg 重量 标准附件...

  • Page 11: 规定使用条件

    中文 规定使用条件 本工具适于旋入木材和金属基底上的石膏板以及金属基底上最厚 12.5mm 的纤 维石膏板。 W18DB也适于木材基底和铺设板上最厚12.5mm的纤维石膏板以及木材基底上的 刨花板（OSB）。 本机不适合在金属材料中插入和拆除螺丝。 用户对因使用不当而造成的任何损害承担全部责任。 必须遵守公认的事故预防规定和随附的安全注意事项。 电池的拆卸／安装法 1. 电池的拆卸法 插销 把手 请先紧抓住把手、然后再推压电池插销以拆 下电池 (参照图 7)。 注意！ 切勿使电池短路。 按 2. 电池的安装法 插入 电池 拉出 插入电池时请注意极性 (参照图 7) 图 7 充电 使用电动工具之前，按下述方法将电池进行充电。 电池 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，指示灯闪烁红色 (间隔为 1 秒)。 指示灯...
  • Page 12 中文 ● 指示灯显示 根据充电器或电池的情况，指示灯的显示如表 2 所示。 表 2 指示灯的显示 点亮 0.5 秒钟，不点亮 充电前 闪烁 插入电源 0.5 秒钟 (熄灭 0.5 秒钟) 连续点亮 充电时 点亮 点亮 0.5 秒钟，不点亮 指示灯 充电完成 闪烁 0.5 秒钟 (熄灭 0.5 秒钟) (红色) 电池过热。无法充 点亮 1 秒钟，不点亮 过热而等待 闪烁 (电池冷却后开始进...
  • Page 13 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动 工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后电池的温度将迅速升高。若使用后立即对这种电池进行充电，其内部 化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后再进行 充电。 注意！ ○ 如果电池长时间放置在阳光直接照射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器上的指示灯会点亮 1 秒钟，不点亮 0.5 秒 钟 (熄灭 0.5 秒钟)。 在此情况下，先让电池冷却下来，然后再充电。 ○ 指示灯闪动时 (以 0.2 秒钟的间隔)，请检查并取出充电器电池接口处的任何 异物。若无异物，则可能电池或充电器发生故障。请带去经授权的维修中心 检查。 ○ 如果指示灯未以红色闪烁（每秒一次） ，但充电池电源线已连接至电源，表 明充电器的保护电路可能已激活。 拔下电源线或插座，然后等待5 分钟左右再次连接。如果指示灯仍未以红色 闪烁（每秒一次） ，请将充电器送还至 HiKOKI 授权服务中心。...

  • Page 14: 作业之前

    中文 作业之前 检查工作区域，确保不混乱没有碎片。 清理不必要人员区域。确保照明和通风充足。 使用方法 安装挂钩 可以在左右两侧将挂钩旋入到位 （参照第 9 页的图 4） 。 使用 1. 设置旋转方向，接合输送安全装置（开启锁） 注意！ 仅在电机完全停转时才激活旋转选择开关 请参照第 9 页的图 4 Ｒ = 顺时针设置 L = 逆时针设置 0 = 中间位置 ： 输送安全装置已接合（开启锁） 2. 选择操作模式，开启 / 关闭 在刻度盘上设置所需的操作模式。 （参照第 9 页的图 4） 。 注...
  • Page 15 中文 警告！ 本机意外自动启动会造成人身伤害危险。在自动模式下，请勿触摸任何旋转 部件，如主轴、钻头或磁性钻头固定器。 脉冲模式 使用此功能可以精确地将突出的螺丝钻入埋头孔。按下扳机开关并使用附 带的制动器将螺丝钻入埋头孔。如要关闭，请松开扳机开关。 注 : ○ 如果螺丝的突出量较小，可能无法拧紧螺丝。 ○ 在这种情况下，请取下制动器并在手动模式下进行调整。 3. 更换钻头 警告！ 请防止意外启动 ： 在进行任何更换作业之前，请设置手动模式并从本工具中 取出电池。 插入和卸下钻头（图 9） - 取下制动器。 - 插入 ： 将钻头插入磁性钻头固定器。 - 卸下 ： 使用钳子将钻头从磁性钻头固定器中拉出。 - 重新安装制动器 ： 安装后转动并接合到位。 注 : 如果已拉回轴套，则可以从主轴上拆下磁性钻头固定器。 磁性钻头固定器 制动器...
  • Page 16 中文 注意！ 旋入十字头螺丝时，用钻头将本机牢牢压在螺丝上，直至螺丝完全插入，否 则钻头可能会从十字槽中滑出并损坏材料。 止动轴套 定位轴套 活接轴套 2 mm 1/6" (2 mm) 图 10 5. 关于剩余电池电量指示灯（位于工具上） 按下剩余电池电量指示灯开关时，剩余电池电量指示灯亮起，可检查电池的 剩余电量。 （图 11） 将手指从剩余电池电量指示灯开关上松开时，剩余电池 电量指示灯熄灭。剩余电池电量指示灯的状态和电池的剩余电池电量如 表 4 所示。 表 4 指示灯状态 电池剩余电量 电池剩余电量充足。 电池剩余一半电量。 电池剩余电量即将耗尽。 请尽快对电池进行充电。 环境温度和电池特性不同，则所显示的电池剩余电量也会有些许不同，以上 内容仅供参考。 剩余电池电量指示灯 剩余电池电量指示灯开关 （位于工具主体上） （位于工具主体上） 图 11...
  • Page 17 中文 注 : ○ 使用带剩余电池电量指示灯的电池时，请参考电池上的指示灯以了解电池剩 余电量。 ○ 请勿强烈撞击或破坏开关面板。否则可能会导致故障。 ○ 为节省电池电量，按下剩余电池电量指示灯开关时，剩余电池电量指示灯将 亮起。 6. 剩余电池电量指示灯（位于电池上） 剩余电池电 可以按下剩余电池电量指示灯开关点亮 剩余电池电量 量指示灯 指示灯， 查看电池的剩余电量。 （图 12， 指示灯开关 表 5） 按住剩余电池电量指示灯开关约 3 秒 后，指示灯将熄灭。 环境温度和电池状态可能会对剩余电池 显示板 电量产生轻微的影响，因此，建议您仅 将指示灯作为参考。 图 12 此外，电动工具或充电器上的剩余电池 电量指示灯可能有所不同。 表 5 指示灯状态 电池剩余电量 点亮...

  • Page 18: 操作上的注意事项

    中文 注 : 请勿强烈撞击或破坏开关面板。否则可能会导致故障。 7. LED 灯的使用方法（图 13） 当开关被拔出时，LED 灯将照亮工具 的尖部区域。 松开开关约 10 秒后，LED 灯将自动熄 扳机开关 灭。 注意 ! LED 灯 ○ 请不要直视灯光，避免眼睛直接受灯 光照射。 图 13 如果眼睛持续受灯光照射，会伤害眼 睛。 ○ 用软布仔细擦拭附着在 LED灯镜片上的灰尘或污垢，小心不要划伤镜片。 如果划伤 LED灯的镜片，可能会导致亮度减弱。 8. 灯警示信号 本产品具有旨在保护工具本身和电池的功能。 如果在操作期间启动了任何保护功能，LED 灯将会闪烁三次。 （参照表 6） 在这种情况下，请按照纠正措施中所述说明进行操作。...

  • Page 19: 维护和检查

    中文 维护和检查 警告！ 为避免发生严重事故，请确保开关处于关断位置，并取出电池。 1. 检查钻头 继续使用已破损的钻头或钻头尖已磨损的钻头是非常危险的，因为钻头会滑 脱。因此，请更换已破损的钻头或钻头尖已磨损的钻头。 2. 清洁不活动的制动器 如果深度设置不活动，则无需使用任何工具即可拆卸制动器。为此，请顺时 针转动定位轴套，直至其从活接轴套上松开。拧出止动轴套并清洁螺纹。 注 : 3. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 4. 电动机的维护 电动机绕线是电动工具的 “心脏部”应仔细检查有无损伤， 是否被油液或水沾湿。 5. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。 否则可能导致故障。 6. 清理外部 电动工具脏污时，请用柔软的干布或沾有肥皂水的布片擦拭。切勿使用氯溶 液、汽油或稀释剂，以免塑胶部分溶化。 在操作过程中，颗粒物可能会沉积在电动工具内部。这会影响电动工具的冷 却。应使用真空集尘器通过所有前后排气孔定期、经常和彻底地清洁本电动 工具。在进行此操作之前，请将本电动工具与电源断开连接，并佩戴护目镜 和防尘面具。 7. 环境保护 请遵守有关环保处置和废弃机器、包装和附件回收的国家法规。...

  • Page 20: 选择附件

    中文 电池在低电量的状态下长时间存放 (3 个月或更长)，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于HiKOKI牌无线电动工具的重要通知： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动 (例如拆卸和更换电池组件或其他内部部件)，那么我们无法 保证我们无线电动工具的安全性和使用性能。 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系HiKOKI授权服务中心。 BSL36..18 BSL18.. UC18YFSL (14.4V－18V) 电池 充电器 产品编号 : 329897 产品编号 : 337108 电池盖 塑料盒 产品编号 : 378740 产品编号...

  • Page 21: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........21 CORDLESS SCREW DRIVER SAFETY WARNINGS ........24 ADDITIONAL SAFETY WARNINGS ............. 24 CAUTION ON LITHIUM-ION BATTERY ............26 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 28 SYMBOL ....................... 28 NAME OF PARTS..................29 SPECIFICATIONS ..................
  • Page 22 English b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
  • Page 23 English Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off...

  • Page 24: Cordless Screw Driver Safety Warnings

    English e) Do not use a battery pack or tool that is damaged or modifi ed. Damaged or modifi ed batteries may exhibit unpredictable behaviour resulting in fi re, explosion or risk of injury. Do not expose a battery pack or tool to fi re or excessive temperature. Exposure to fi...
  • Page 25 English Never touch the moving parts. Never place your hands, fi ngers or other body parts near the tool’s moving parts. Make sure that the battery is installed fi rmly. If it is at all loose it could come off and cause an accident.

  • Page 26: Caution On Lithium-Ion Battery

    English 25. Bring the battery to the shop from which it was purchased as soon as the post- charging battery life becomes too short for practical use. Do not dispose of the exhausted battery. 26. Do not use the product if the tool or the battery terminals (battery mount) are deformed.
  • Page 27 English If the battery charging fails to complete even when a specifi ed recharging time has elapsed, immediately stop further recharging. Do not put or subject the battery to high temperatures or high pressure such as into a microwave oven, dryer, or high pressure container. Keep away from fi...

  • Page 28: Regarding Lithium-Ion Battery Transportation

    English REGARDING LITHIUM-ION BATTERY TRANSPORTATION When transporting a lithium-ion battery, please observe the following Power Output precautions. WARNING 2 to 3 digit number Notify the transporting company that a package contains a lithium-ion battery, inform the company of its power output and follow the instructions of the transportation company when arranging transport.

  • Page 29: Name Of Parts

    English NAME OF PARTS 1. POWER TOOL Switch panel Remaining battery Remaining battery indicator switch indicator lamp (on tool body) (on tool body) Motor Rotation selector switch Handle Operating mode Trigger switch LED light Dial Hook Battery Fig. 4 2. Battery (Optional accessories) 3.

  • Page 30: Specifications

    English SPECIFICATIONS POWER TOOL Model W18DA W18DB Voltage 18 V No-load speed 0–5000 /min 0–3000 /min Screw size 4 mm Bit shank size 6.35 mm Hex. Battery BSL1820M: Li-ion 18 V (2.0 Ah 5 cells) Weight 1.4 kg (BSL1820M attached) 1.5 kg (BSL1820M attached) CHARGER (sold separately) Model...

  • Page 31: Battery Removal/Installation

    English BATTERY REMOVAL/INSTALLATION Battery removal Handle Latch Hold the handle tightly and push the battery latch to remove the battery (see Fig. 7). CAUTION Never short-circuit the battery. Push Battery installation Insert Insert the battery while observing its Battery Pull out polarities (see Fig.
  • Page 32 English ● Pilot lamp indication The indications of the pilot lamp will be as shown in Table 2, according to the condition of the charger or the battery. Table 2 Indications of the pilot lamp Lights for 0.5 seconds. Does not light Before Plugged into power Blinks...

  • Page 33: Prior To Operation

    Remove the cord or plug from the power and then connect it again after 5 minutes or so. If this does not cause the pilot lamp to blink in red (every second), please take the charger to the HiKOKI Authorized Service Center. PRIOR TO OPERATION Check the work area to make sure that it is clear of debris and clutter.

  • Page 34: How To Use

    English HOW TO USE Installation of hook The hook may be screwed into place on the left or the right (see Fig. 4 on page 29). Setting the direction of rotation, engaging the transporting safety device (switch-on lock) CAUTION Only activate the rotation selector switch when the motor has completely stopped. See Fig.
  • Page 35 English Changing bit WARNING Prevent inadvertent starting: Set manual mode and remove battery from the tool before performing any retooling. Inserting and removing the bit (Fig. 9) – Remove the stopper. – Insert: Insert the bit in the magnetic bit holder. –...
  • Page 36 English About Remaining Battery Indicator (on tool body) When pressing the remaining battery indicator switch, the remaining battery indicator lamp lights and the battery remaining power can be checked. (Fig. 11) When releasing your fi nger from the remaining battery indicator switch, the remaining battery indicator lamp goes off . The Table 4 shows the state of remaining battery indicator lamp and the battery remaining power.
  • Page 37 English Remaining battery indicator (on battary) Remaining battery Remaining battery You can check the battery’s remaining indicator switch indicator lamp capacity by pressing the remaining battery indicator switch to light the indicator lamp. (Fig. 12, Table 5) The indicator will shut off approximately 3 seconds after the remaining battery Display panel indicator switch is pressed.

  • Page 38: Operational Cautions

    English How to use the LED light (Fig. 13) The LED light will light the area at the tip of the tool when the switch is drawn. The LED light will automatically power off Trigger switch 10 seconds after the switch is released. CAUTION LED Light ○...

  • Page 39: Maintenance And Inspection

    English MAINTENANCE AND INSPECTION WARNING To avoid serious accident, ensure the switch is in the OFF position, and pull out the battery. Inspecting the bit Using a broken bit or one with a worn out tip is dangerous because the bit can slip. Replace it. Clean stiff...
  • Page 40 In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...

  • Page 41: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. BSL18.. BSL36..18 UC18YFSL (14.4 V–18 V) Battery Charger Part Number: 329897 Part Number: 337108 Battery cover Case Part Number: 378740...
  • Page 44 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99745121 G 发行日期：2022年 5月 中国印刷...
