Puurimine; Keermestamine; Masina Seadistamine; Spindli Koonusest Tööriistade Eemaldamine - Luna MD-30BV Manual

5.6.2. Puurimine

13. Too käepideme (B - joonis 5) abil puuri ots vastu toorikut ja fikseeri
spindli kõrgus lukustuskäepidemega (R - joonis 8).
14. Pöörates sügavusepiiraja nuppu (S - joonis 8) seadista sügavusepiiraja
(P - joonis 8) soovitud sügavusele.
15. Vabastamiseks pööra lukustuskäepidet (R - joonis 8) vastupäeva.
16. Alusta puurimist.

5.6.3. Keermestamine

Keermestamisel kasuta üldiselt madalaid kiirusi. Suure kiirusega keermes-
tamisel edeneb töö küll kiiremini, kuid on oht, et seejuures rikutakse toorik
või puruneb tööriist. Keermestamine nõuab sügavusepiiraja täpset regule-
erimist, et tagada keermepuuri õigeaegset väljakeeramist..
13. Too käepideme (B - joonis 5) abil keermepuuri ots vastu toorikut ja
fikseeri spindli kõrgus lukustuskäepidemega (R - joonis 8).
14. Pöörates sügavusepiiraja nuppu (S – joonis 8) seadista sügavusepiiraja
(P - joonis 8) soovitud sügavusele.
15. Vabastamiseks pööra lukustuskäepidet (R - joonis 8) vastupäeva.
16. Alusta keermestamist.
! Hoiatus: Pärast tööpäeva lõpetamist lahuta masin elektrivõrgust või
vajuta sisse avariilüliti nupp, et katkestada täielikult masina toide. Ära
hoia masinat järjest üle 24 tunni elektrivõrgus, kuna see võib masina
rikkuda.
6. Masina seadistamine

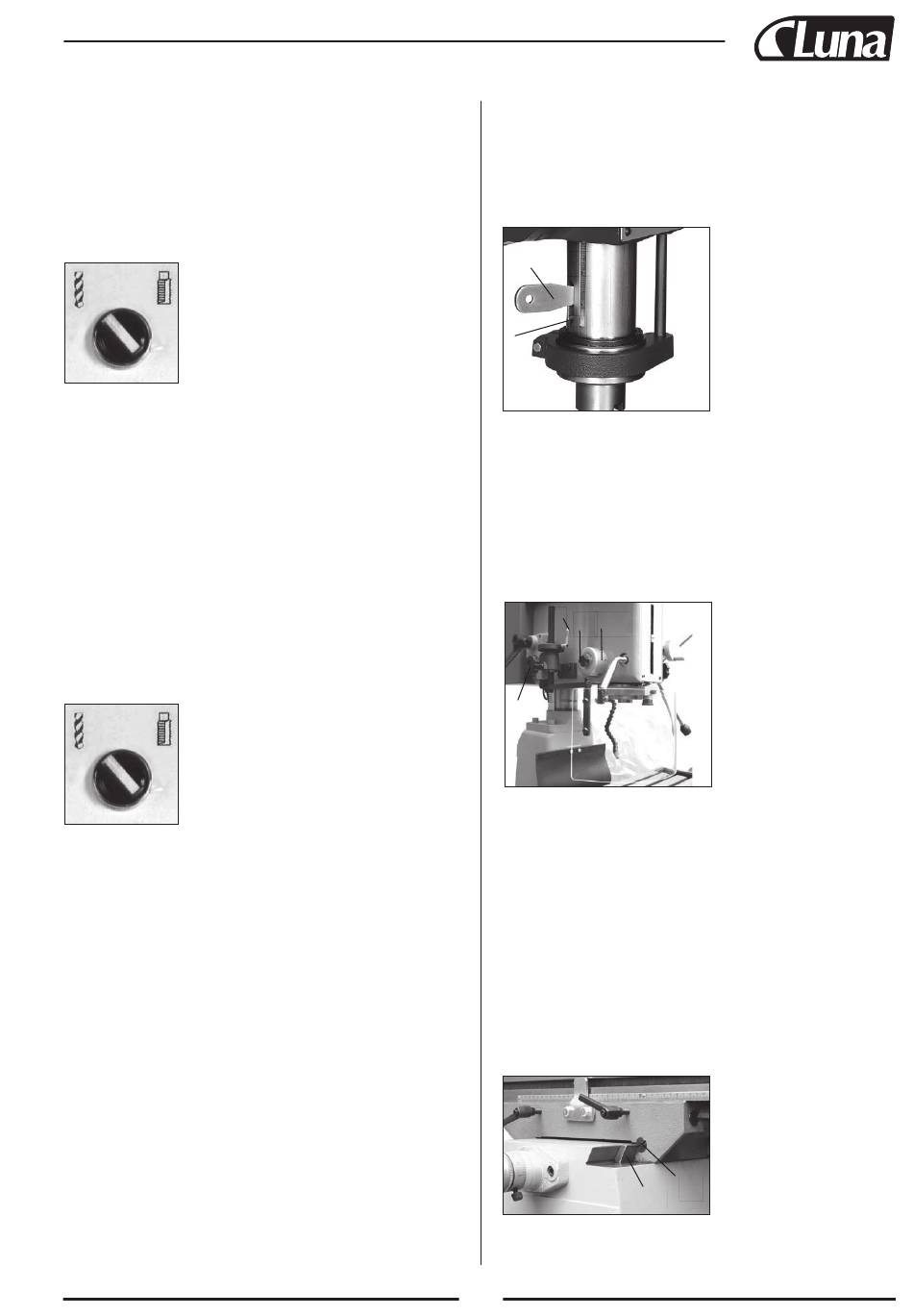

6.1. Spindli koonusest tööriistade eemaldamine
Padrunitorne on kahte liiki ning nende vabastamine spindlist on veidi eri-
nev.
Keermestamata torn
1. Lahuta masin elektrivõrgust.
2. Aseta töölaua kaitseks töölauale puitplaat.
3. Langeta spindel umbes 100 mm kaugusele töölauasr ja fikseeri kas
spindlihülsi lukustuskangiga (R - joonis 8) või käepideme lukus
tusnupuga (O - joonis 5.1).
4. Pista koonusekiil (U - joonis 10) spindlihülsi avasse (V - joonis 10) ja
koputa haamriga kiilule kuni padrunitorn langeb alla.
Keermestatud torn
1. Lahuta masin elektrivõrgust.
2. Töölaua kaitseks aseta töölauale puitplaat.
3. Eemalda spindli ülaotsas olev kate.
4. Keera padrunitorni polt veidi lahti.
5. Koputa haamriga poldile, kuni torn koonusest lahti tuleb. Siis hoia pad
runist ja keera polt lahti.
U
V
6.2. Tõstevedru
Spindli tõstevedru on ette nähtud spindli tõstmiseks ülemisse asendisse. Aja
jooksul võib spindli tagastumine muutuda liiga aeglaseks. Siis tuleks spindli
tõstemehhanismi reguleerida.
1. Vabasta nupp (W - joonis 11).
2. Pööra vedru pinge tõstmiseks vedru kaant (W1 - joonis 11) veidi
vastupäeva.
3. Fikseeri katte asend katte servas oleva sälguga.
4. Keera kinni nupp (W - joonis 11).
Y
W W1
X

6.3. Kaitseekraan

Puurimise ja keermestamise ajal peab alati olema paigaldatud kaitseekraan.
Puhasta ekraani regulaarselt. Ekraani reguleerimine:
1. Pärast reguleerimist fikseeri ekraani asend vertikaalsuunas käepide
mega (Y - joonis 11).
2. Horisontaalsuunas fikseeri ekraan nupuga (X - joonis 11). Kui ekraan
on kõrvale pööratud, siis katkeb masina toide.
6.4. Laua lõtkude reguleerimine
Masinal on töölaua lõtkude reguleerimiseks ja juhtpindade kulumise kom-
penseerimiseks ette nähtud kiil (P - joonis 12).
1. Kui töölaua lõtk on liiga suur, siis reguleeri kiilu asendit suure kruvit
sa abil kruvist. Kui kiil on liiga pingul, siis keera kruvi (Z - joonis 12)
vastupäeva.
2. Püüa reguleerida nii, et töölaua liigutamisel oleks tunda veidi takistust.
P
20
Joon. 10
Joon. 11
Z
Joon. 12
