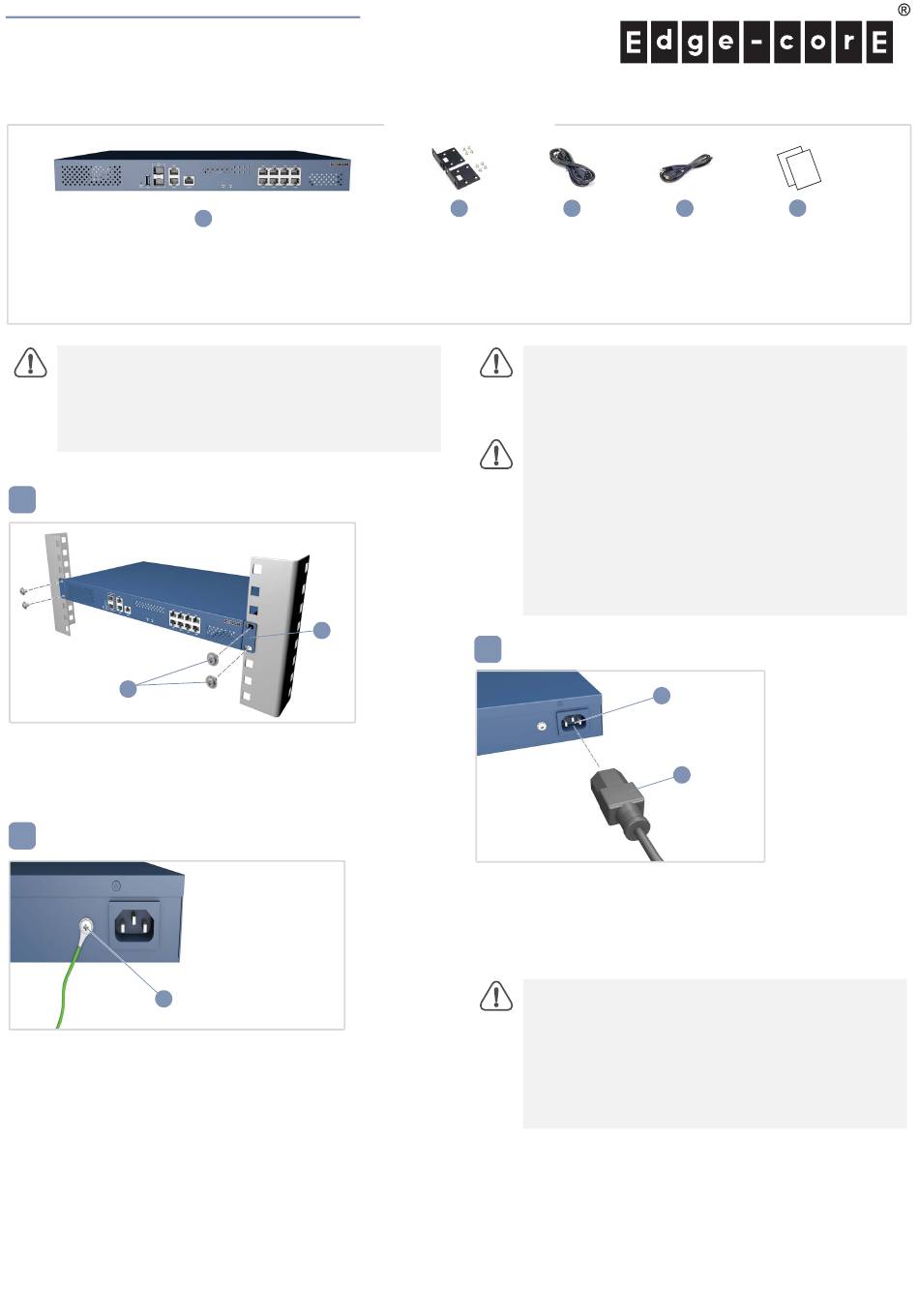

Edge-Core SDW100 Quick Start Manual

Quick Start Guide
SD-WAN Edge CPE
SDW100

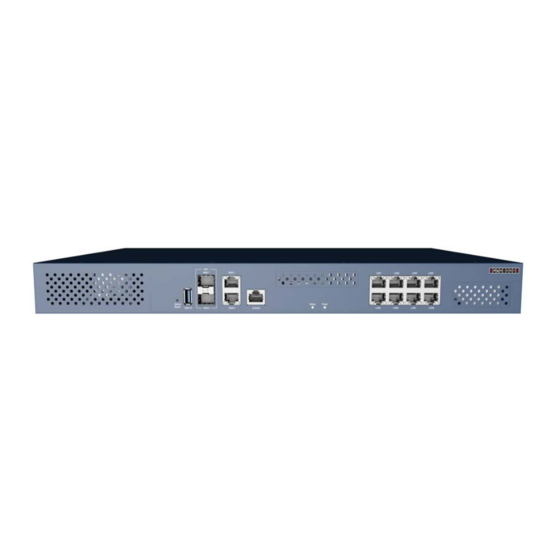

1. SDW100 SD-WAN Edge CPE
2. Rack Mounting Kit—2 brackets and 8 screws
3. Power cord—either Japan, US, Continental Europe or UK
Caution:
Risk of explosion if battery is replaced by an
incorrect type. Dispose of used batteries according to the
manufacturer's instructions.
Attention:
Risque d'explosion si la batterie est remplacée par
un type incorrect. Éliminez les piles usagées conformément aux
instructions.
1
Mount the SD-WAN Edge CPE
2
1. Attach the brackets to the SD-WAN Edge CPE.
2. Use the screws and cage nuts supplied with the rack to secure
the SD-WAN Edge CPE in the rack.
2
Ground the SD-WAN Edge CPE
1
1. Ensure the rack on which the SD-WAN Edge CPE is to be
mounted is properly grounded and in compliance with
international and local standards. Verify that there is a good
electrical connection to the grounding point on the rack. (no
paint or isolating surface treatment)
2. Attach a lug (not provided) to a #18 AWG minimum grounding
wire (not provided), and connect it to the grounding point on the
device's rear panel. Then connect the other end of the wire to
rack ground.
www.edge-core.com
1
1
Package Contents
2
4. Console cable—RJ-45 to DB-9
5. Documentation—Quick Start Guide (this document)
Caution:
all supply connections have been disconnected.
Attention:
sauf si toutes les connexions d'alimentation ont été
débranchées.
Caution:
location. It should have a separate protective earthing terminal
on the chassis that must be permanently connected to earth to
adequately ground the chassis and protect the operator from
electrical hazards.
Attention:
à accès restreint. Il doit comporter une borne de terre de
protection distincte sur le châssis, qui doit être connectée en
permanence à la terre pour assurer une mise à la terre
adéquate du châssis et protéger l'opérateur des risques
électriques.
3
Connect Power
1. Plug the power cord into a 100-240 VAC, 50-60 Hz AC power
source.
2. Insert the other end of the power cord directly into the AC input
socket on the back of the device.
Caution:
For International use, you may need to change the AC line
cord. You must use line cord sets that have been approved for
the socket type in your country.
Attention:
avec l'appareil. Pour une utilisation internationale, vous devrez
peut-être changer le cordon d'alimentation secteur. Vous devez
utiliser des jeux de cordons d'alimentation qui ont été
approuvés pour le type de prise dans votre pays.
– 1 –
3 4
The earth connection must not be removed unless
Le raccordement à la terre ne doit pas être retiré
The device must be installed in a restricted-access
L'appareil doit être installé dans un emplacement
2
1
Use the AC power cord supplied with the
Utilisez le cordon d'alimentation secteur fourni
5
device
.
