Instrucciones del conducto:
• Retire y gire la placa del conducto debajo del bloque de terminales de
manera que el más pequeño de los dos orificios quede centrado sobre la
abertura en el gabinete eléctrico.
• Inserte la descarga de tensión del conducto en la abertura debajo del bloque
de terminales. Apriete la tuerca para mantener la descarga de tensión del
conducto en su lugar.
• Enrosque los cables del conducto a través de la abertura y la descarga de
tensión.
• Apriete los tornillos en la descarga de tensión para asegurar el conducto en
su lugar. Coloque el conducto dentro de la descarga de tensión de manera
que los cables tengan suficiente holgura para conectarse al bloque de
terminales sin tensión ni tirones.
•
Retire los 3 tornillos del lado de suministro del bloque de terminales.
•

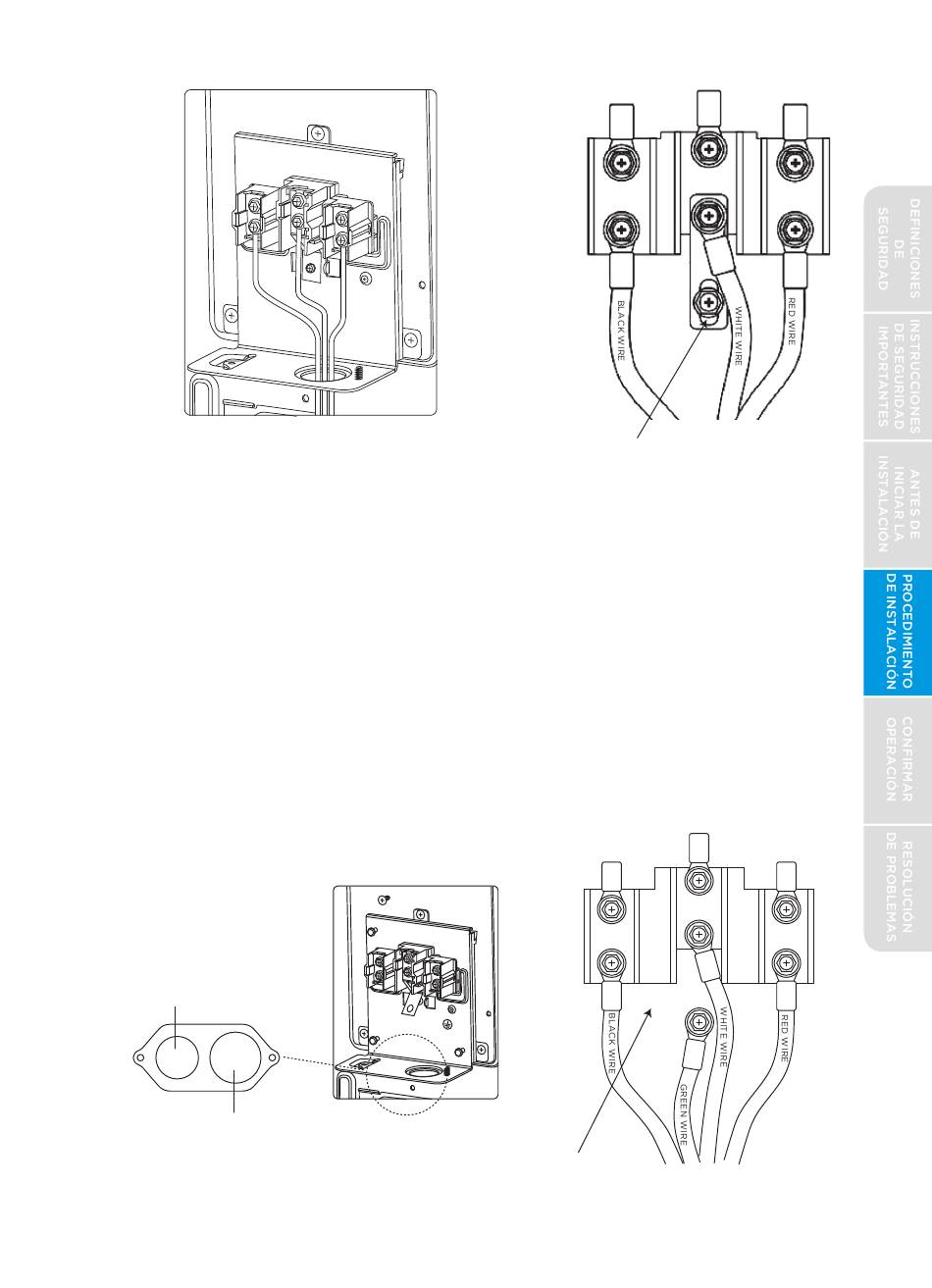

Fije los cables del conducto al bloque de terminales y al chasis como se
muestra:
Reemplace la cubierta de acceso cuando haya terminado.
•
Conducto de 1 1/8 (2.8 cm)
Cable de 1 3/8 (3,5 cm)
TORNILLO DE CONEXIÓN A TIERRA
CORTAR O QUITAR EL
ENLACE A TIERRA
