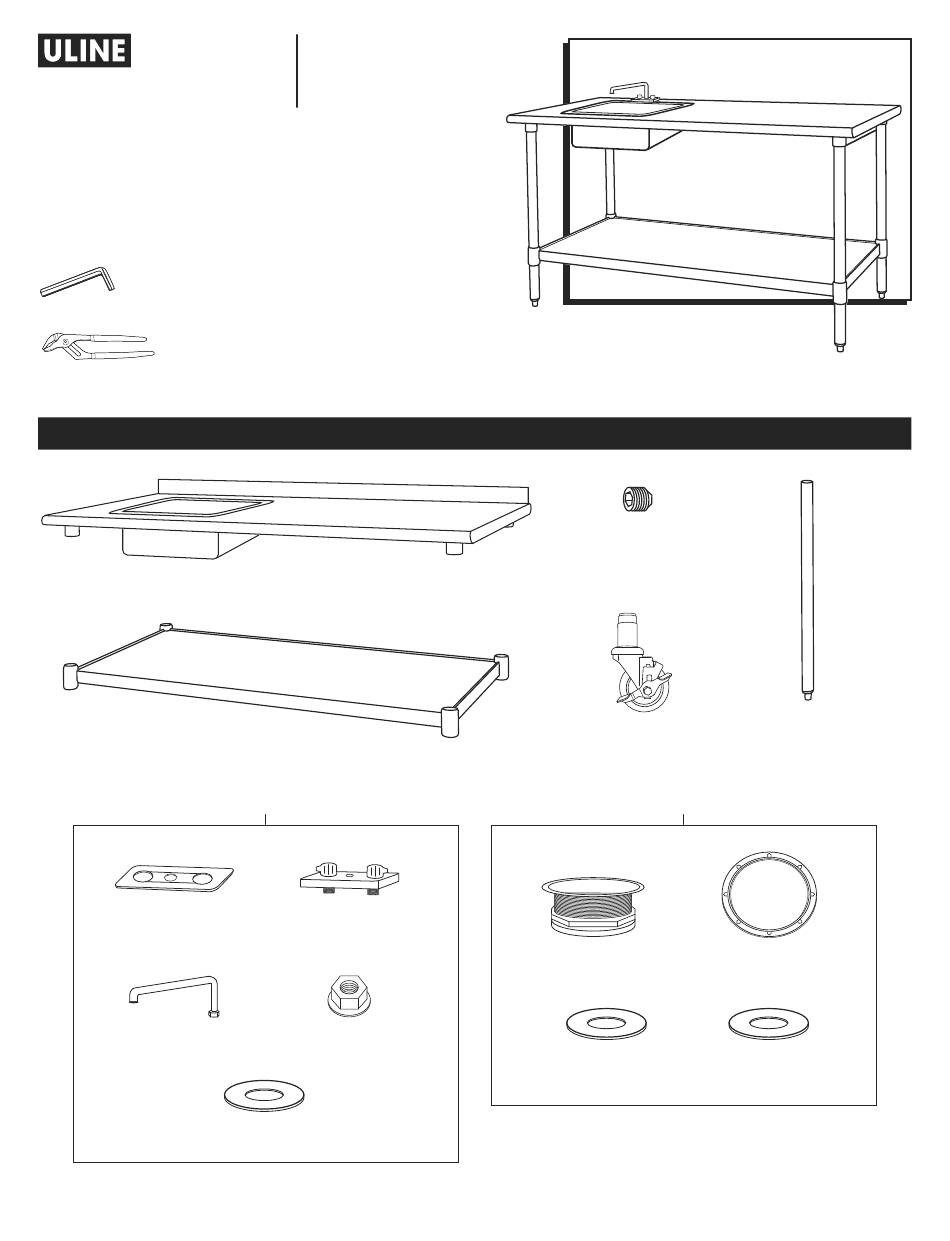

H-8966, H-8967
H-9652
STAINLESS STEEL
WORKTABLE
WITH SINK
TOOLS NEEDED
5/32" Allen Wrench
(included)
Tongue and
Groove Pliers
Faucet Deck
Plastic Gasket x 1
8" Faucet x 1
Rubber Gasket x 2
PAGE 1 OF 15
1-800-295-5510
uline.com
Tabletop x 1
Undershelf x 1
Faucet Kit
Faucet Deck x 1
Nut with Washer x 2
PARTS
Set Screw x 16
Caster x 4
(Optional)
Drain Basket x 1
Drain Basket
Rubber Gasket x 1
Para Español, vea páginas 6-10.
Pour le français, consulter les pages 11-15.
Leg with
Adjustable Feet x 4
Drain Basket Kit
Drain Basket
Lock Ring x 1
Drain Basket
Paper Gasket x 1
0921 IH-8966

Advertisement

loading

Related Manuals for U-Line H-8966

Summary of Contents for U-Line H-8966

  • Page 1 Para Español, vea páginas 6-10. Pour le français, consulter les pages 11-15. H-8966, H-8967 1-800-295-5510 H-9652 uline.com STAINLESS STEEL WORKTABLE WITH SINK TOOLS NEEDED 5/32" Allen Wrench (included) Tongue and Groove Pliers PARTS Set Screw x 16 Tabletop x 1...

  • Page 2: Unit Assembly

    UNIT ASSEMBLY NOTE: If purchased with optional casters, adjustable feet will be replaced after complete table assembly. With the undershelf on its side, push the legs through the collars to the desired height. To ensure exact height, mark desired height on each leg with magic marker or grease pencil.
  • Page 3 CASTER ASSEMBLY (OPTIONAL) Flip the table back over onto a smooth, non-marring surface. Remove adjustable feet from tube legs using a flat head screwdriver. (See Figure 6) NOTE: You may need to use a rubber mallet or hammer to assist. Figure 6 2.
  • Page 4 DRAIN AND FAUCET ASSEMBLY Remove drain basket from packaging and Drain Basket Figure 9 disassemble. Insert drain basket into hole in the center of the sink with threads protruding underneath top. Place drain basket rubber gasket, paper gasket and lock ring underneath sink onto drain basket threads and turn clockwise to secure basket to sink.

  • Page 5: Plumbing Connections

    PLUMBING CONNECTIONS • To connect sink drain basket to drain, you will need • Hot and cold water supply lines require 1/2" outer a 1½" diameter P-trap (PVC, stainless steel or chrome). diameter piping. Recommended material is copper or cross-linked polyethylene (PEx). 1-800-295-5510 uline.com PAGE 5 OF 15...
  • Page 6 H-8966, H-8967 800-295-5510 H-9652 uline.mx MESA DE TRABAJO DE ACERO INOXIDABLE CON TARJA HERRAMIENTAS NECESARIAS Llave Allen de 5/32" (incluida) Pinzas de Extensión PARTES 16 Tornillos de Sujeción 1 Cubierta 4 Patas con Bases 4 Ruedas Ajustables (Opcionales) 1 Repisa Inferior Kit de Llaves Kit de la Canasta de Desagüe...
  • Page 7 ENSAMBLE DE LA UNIDAD NOTA: Si se adquiere con las ruedas opcionales, las patas ajustables se reemplazarán después de terminar el ensamble de la mesa. Con la repisa inferior de lado, inserte las patas a través de los aros a la altura deseada. Para garantizar la altura exacta, marque la altura deseada en cada pata con un marcador de agua o un lápiz de cera.
  • Page 8 ENSAMBLE DE LAS RUEDAS (OPCIONAL) 1. Voltee la mesa sobre una superficie lisa, que no deje marcas. Retire las patas ajustables de los tubos usando un desarmador de cabeza plana. (Vea Diagrama 6) NOTA: Podría necesitar un mazo de caucho o martillo para ayudarse.
  • Page 9 ENSAMBLE DEL DESAGÜE Y LLAVE Retire la canasta de desagüe del empaque y Canasta de Desagüe Diagrama 9 desármela. Inserte la canasta en el orificio central de la tarja con las roscas sobresaliendo debajo de la cubierta. Coloque el empaque de goma, de papel y el anillo de cierre de la canasta de desagüe debajo de la tarja sobre las roscas de la canasta y gire en sentido de las manecillas del reloj...

  • Page 10: Conexiones De Plomería

    CONEXIONES DE PLOMERÍA • Para conectar la canasta de desagüe de la tarja al • Las líneas de suministro de agua caliente y fría desagüe, necesitará una trampa para lavabo de requieren tubería de 1.2 cm (1/2") de diámetro 3.8 cm (1½") de diámetro (PVC, acero inoxidable o exterior.
  • Page 11 H-8966, H-8967 1-800-295-5510 H-9652 uline.ca TABLE DE TRAVAIL EN ACIER INOXYDABLE AVEC ÉVIER OUTILS REQUIS Clé Allen de 5/32 po (inclus) Pince multiprise PIÈCES Vis de réglage x 16 Surface de table (plateau) x 1 Montant avec pieds Roulettes x 4 réglables x 4...
  • Page 12 MONTAGE DE L'ENSEMBLE REMARQUE : Si la table est achetée avec les roulettes optionnelles, les pieds réglables seront remplacés après avoir complètement assemblé la table. 1. Avec la tablette inférieure posée sur le côté, poussez les montants à travers les colliers jusqu'à la hauteur souhaitée.
  • Page 13 MONTAGE DES ROULETTES (FACULTATIF) Retournez la table à l'envers sur une surface lisse qui n'égratigne pas. Retirez les pieds réglables des montants tubulaires à l'aide d'un tournevis à lame plate. (Voir Figure 6) REMARQUE : Vous aurez peut-être besoin d’un maillet en caoutchouc ou un marteau.
  • Page 14 INSTALLATION DU DRAIN ET DU ROBINET Retirez la crépine de l'emballage et démontez-la. Crépine Figure 9 Insérez la crépine dans le trou central de l'évier en laissant dépasser les fils sous la partie supérieure. Placez les joints en caoutchouc et en papier pour crépine, ainsi que la bague de serrage sur le filetage de la crépine sous l’évier.

  • Page 15: Raccords De Plomberie

    RACCORDS DE PLOMBERIE • Pour raccorder la crépine de l'évier au drain, il vous • La tuyauterie d'alimentation en eau chaude et froide faut un siphon en P de 3,8 cm (1½ po) de diamètre doit avoir un diamètre extérieur de 1,2 cm (1/2 po). (en PVC, en acier inoxydable ou chromé).
